法令・安全（第一種電気工事士）

基本の仕組み

一般用電気工作物等（一般用と小規模事業用）の工事は第一種または第二種、最大電力500kW未満の自家用需要設備（高圧受電の工場・ビルなど）の工事は第一種が担います。発電所・変電所・最大電力500kW以上の需要設備は、電気工事士法の対象外です。

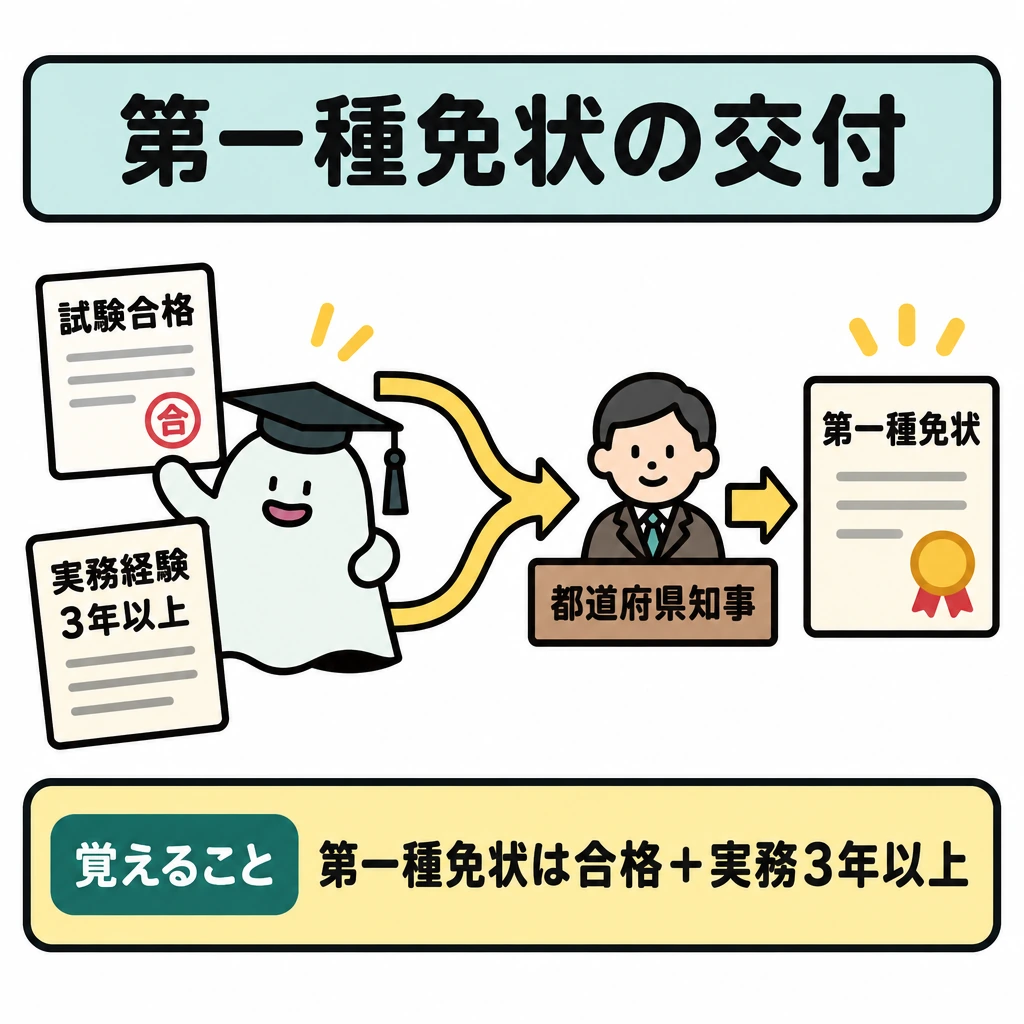

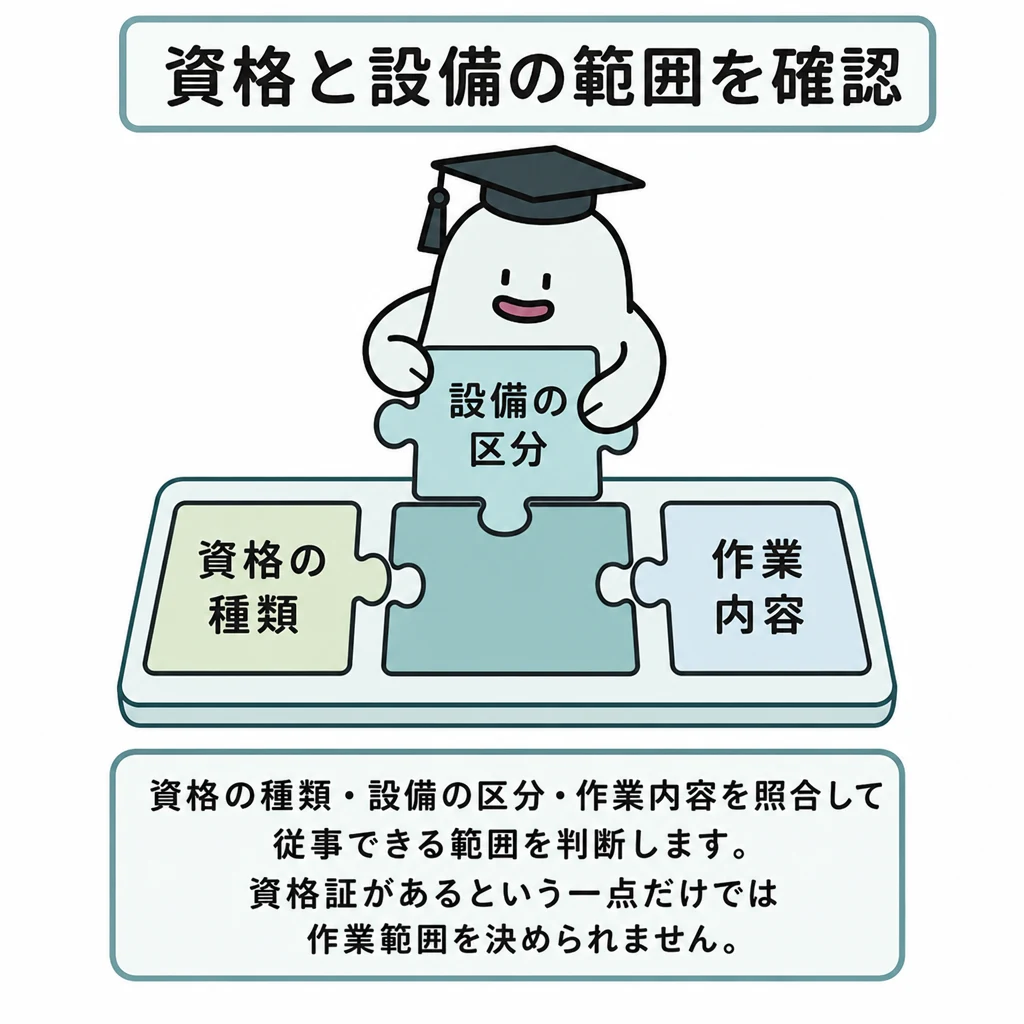

試験合格、免状交付、個々の作業に必要な従事資格は別の段階です。第一種の免状は、試験合格に加えて3年以上の実務経験があって初めて都道府県知事から交付されます。問題では設備区分、最大電力、作業内容を先に確認します。

「第一種ならすべての電気工事を無条件にできる」「試験に合格した瞬間に免状所持者になる」という理解は誤りです。対象と手続を分けて読みましょう。

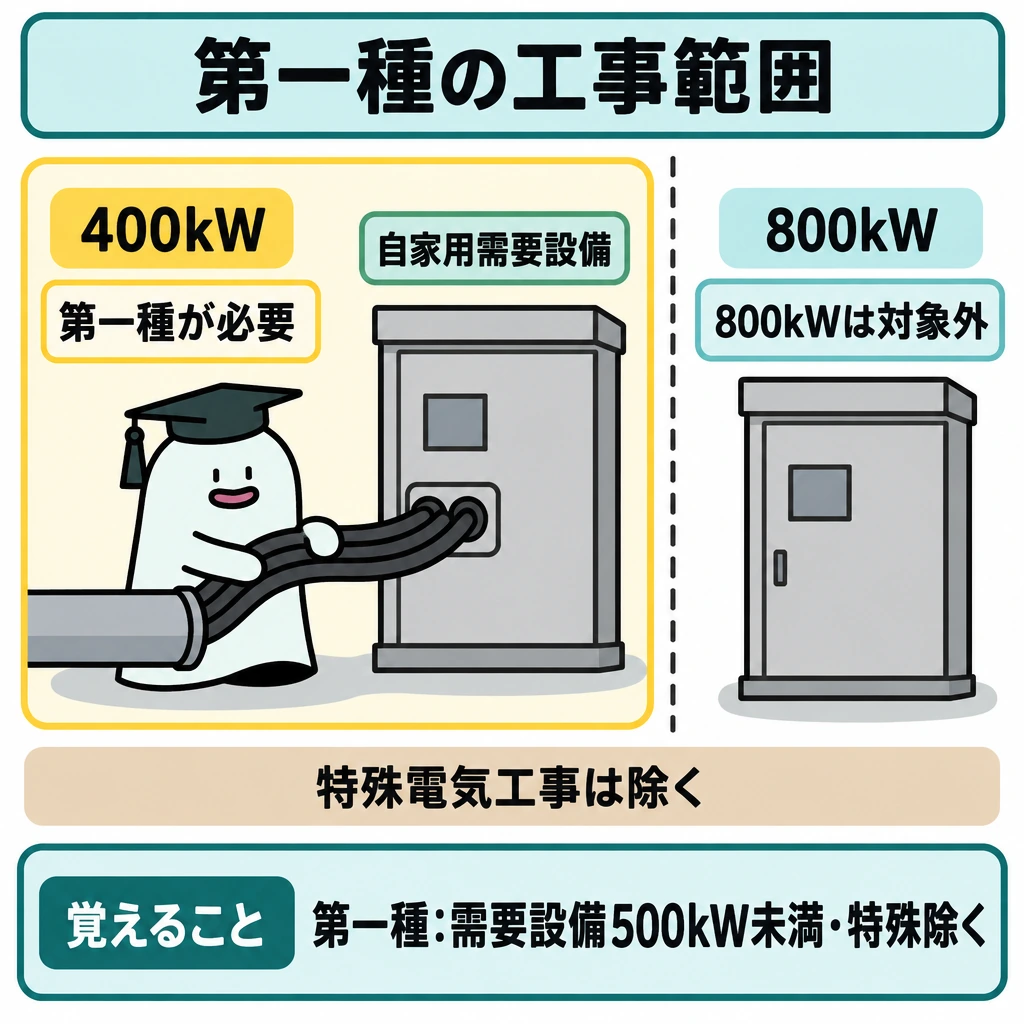

免状と従事できる工事

第一種電気工事士は一般用電気工作物等に加え、最大電力500kW未満の自家用需要設備の工事に従事できます。ただしネオン工事と非常用予備発電装置工事（特殊電気工事）は特種電気工事資格者でなければ従事できず、第一種だけでは行えません。600V以下で使用する自家用設備の簡易電気工事（電線路を除く）は、認定電気工事従事者も行えます。

過去問は、最大電力400kWの需要設備で6.6kV受電用ケーブルを電線管に収める作業（第一種が必要）と、800kWの需要設備・発電所・配電用変電所の作業（電気工事士法の対象外）を比べさせます。「高圧ならすべて第一種」とせず、需要設備か、500kW未満か、特殊電気工事かを順に判定します。

基本の仕組み

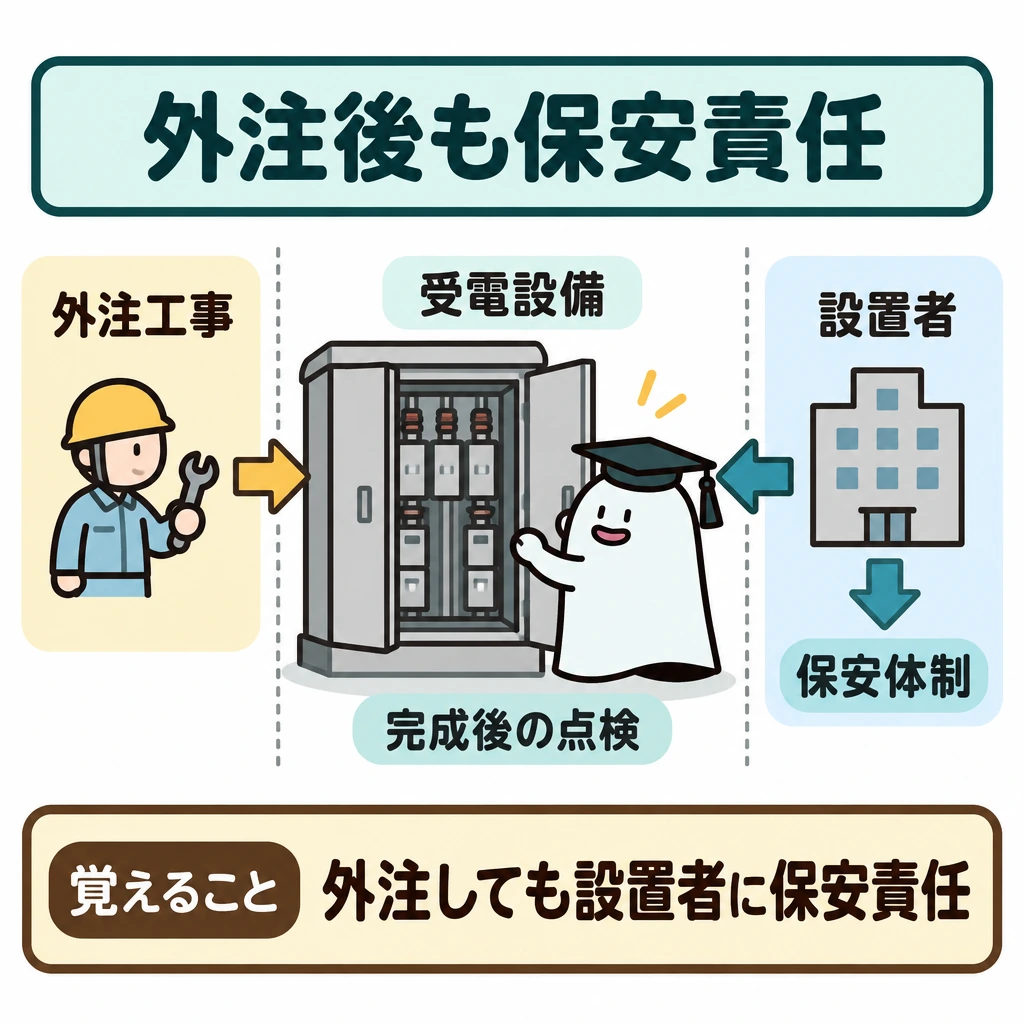

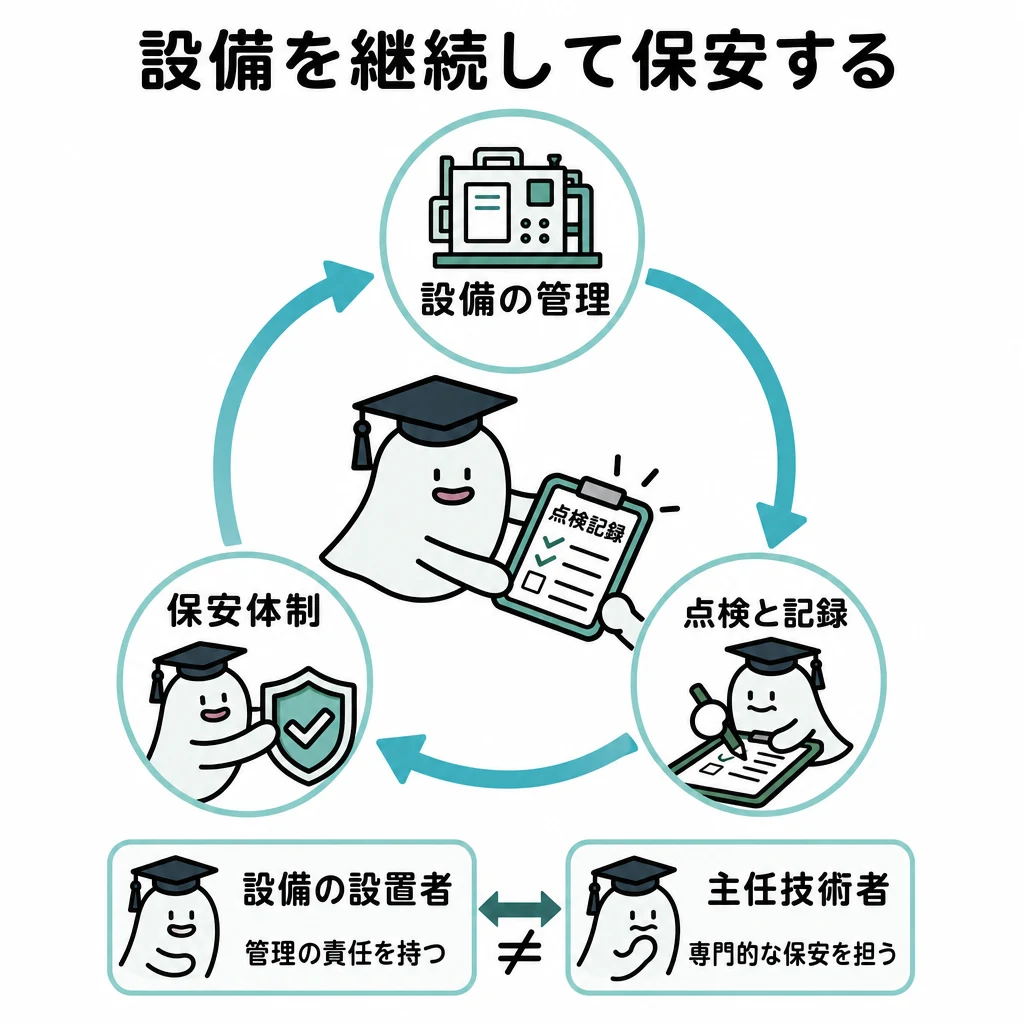

工場の受電設備は、完成したあとも点検や事故時の対応が必要です。施工した人の資格を確認することと、設置者が継続的な保安体制を整えることは別の仕事です。

事業用電気工作物では、設備を技術基準に適合させて維持することや、適用される保安規程・主任技術者等の制度が関係します。具体的な義務は設備区分に対応させて判断します。

工事を外注したから設置者の保安責任がなくなるわけではありません。また電気工事士と電気主任技術者は、名称が似ていても制度上の役割が違います。

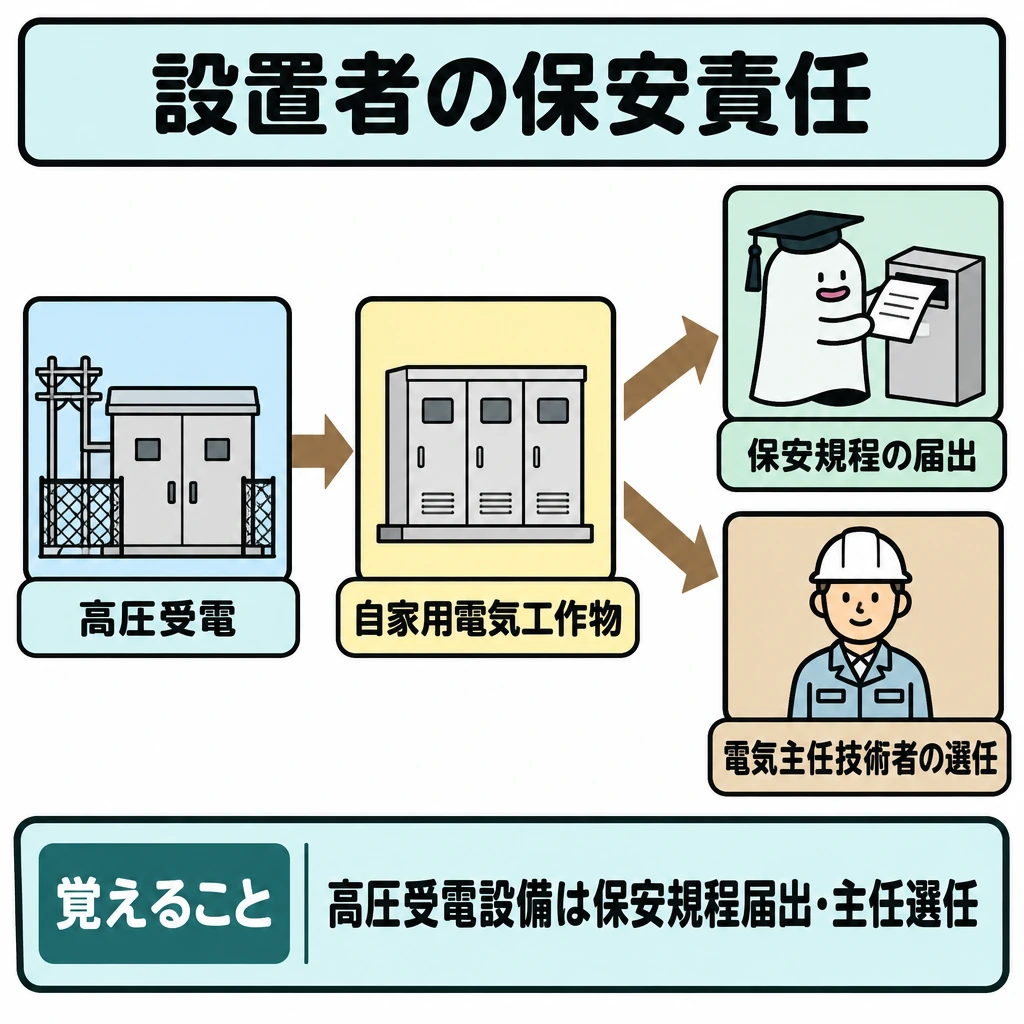

設置者の保安責任

電気事業法は事業用電気工作物の設置者に技術基準適合維持と自主保安を求めます。高圧受電の需要設備は自家用電気工作物で、保安規程の届出と電気主任技術者の選任が必要です。一般用電気工作物は、電線路維持運用者（電力会社など）が設置時・変更時と4年に1回以上、技術基準への適合を調査します。

電気工事士の資格範囲と、自家用電気工作物を保安監督する電気主任技術者の役割は別です。工事の作業を行う人、設備を設置し維持する人、保安を監督する人の主語を問題文で確認します。

基本の仕組み

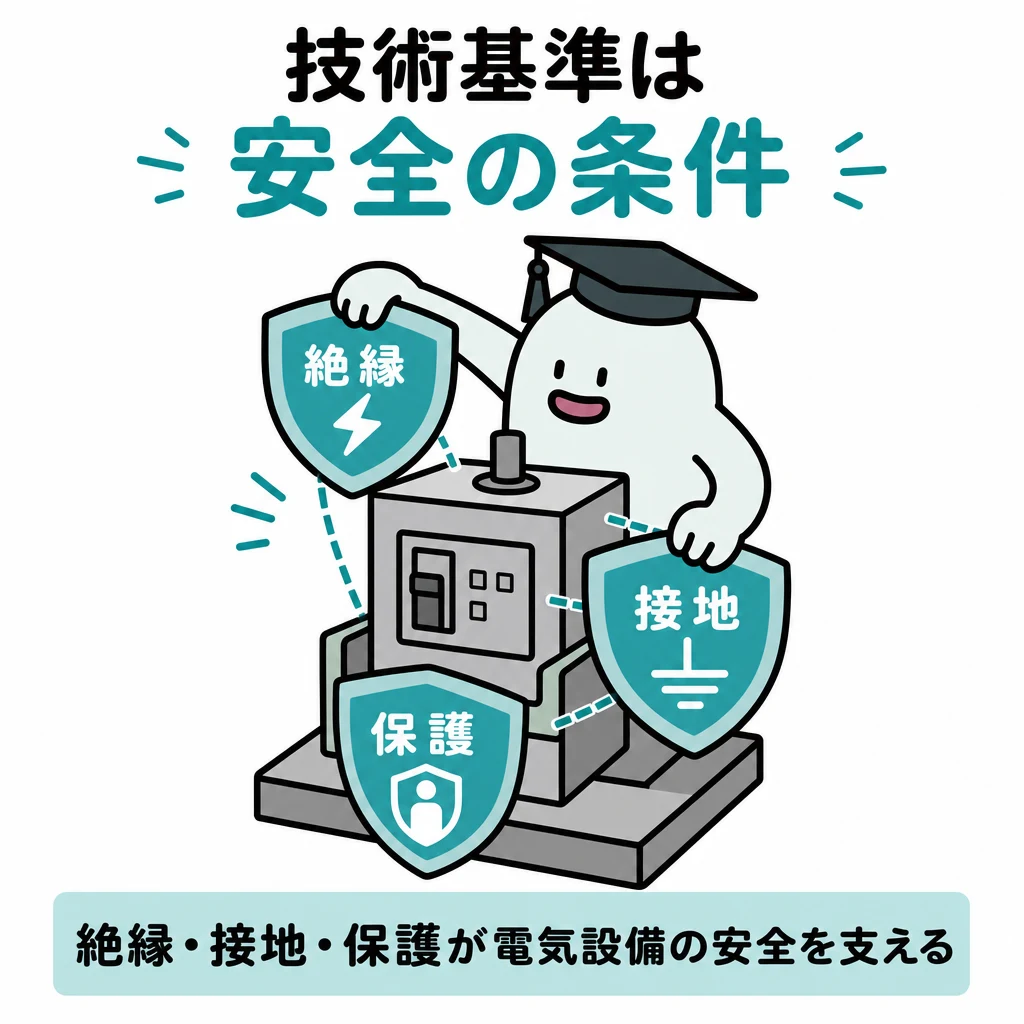

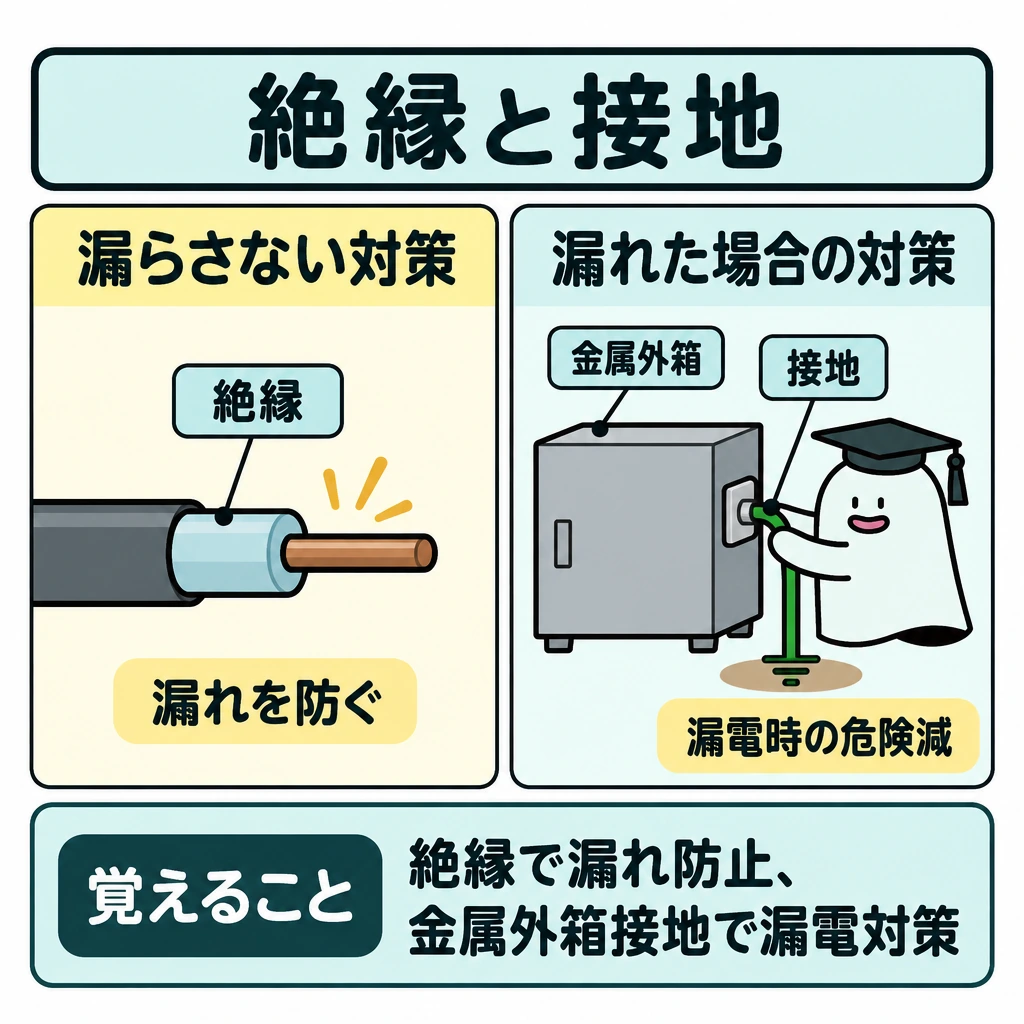

絶縁を確保する条件と、金属外箱への接地を求める条件は、ともに安全を守りますが働き方が違います。電流を漏らさない対策と、漏れた場合の危険を減らす対策として整理します。

省令の要求と、適合する具体例などを示す技術基準の解釈は位置付けが異なります。試験では問われた設備・電圧・場所に対し、該当する条件を選ぶことが必要です。

別の電圧区分や工法の規定値を一つ覚えて、すべての設備へ適用しないようにします。同じ「接地」や「絶縁」でも対象によって条件が変わります。

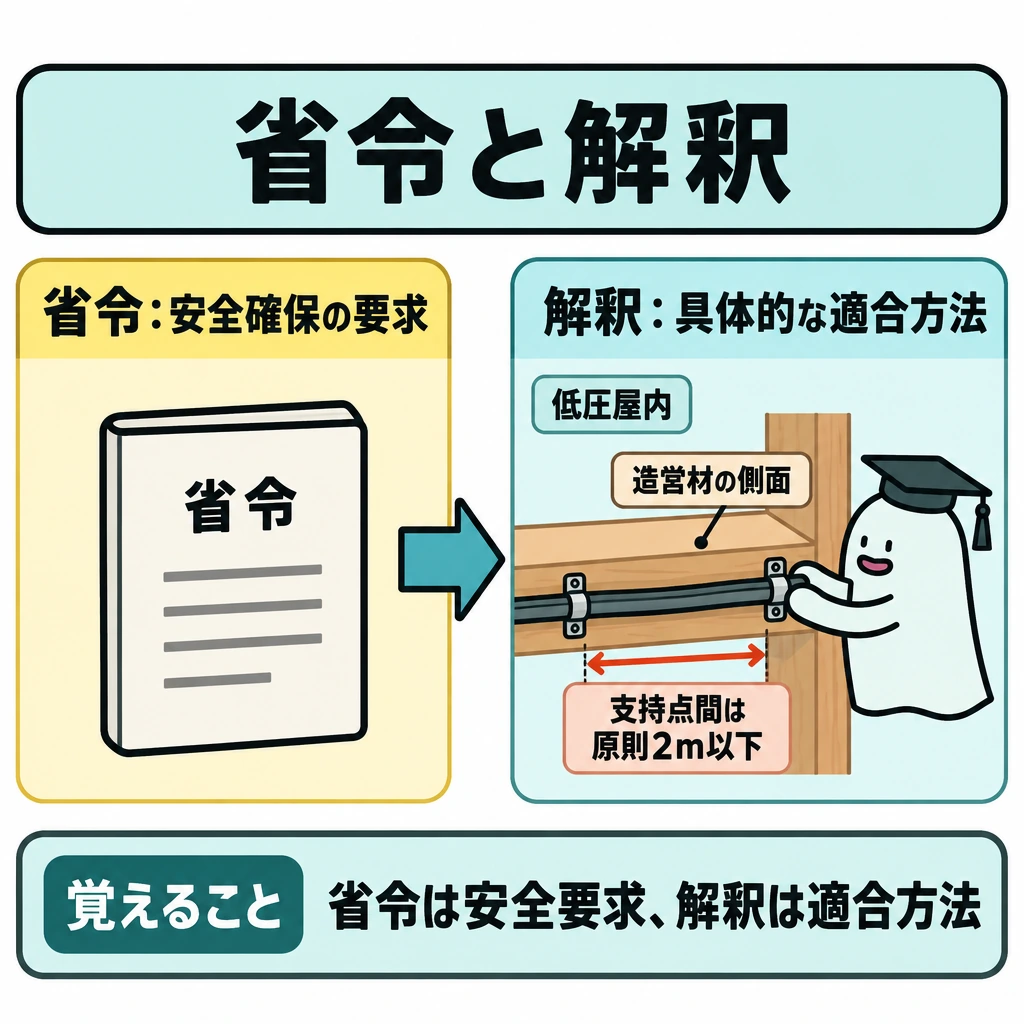

省令と解釈の関係

電気設備に関する技術基準を定める省令は安全確保の要求を定め、電気設備の技術基準の解釈は具体的な適合方法を示します。施工問題の工法・離隔・接地・絶縁の数値は、使用電圧、場所、電線の種類に対応する条項で読みます。

例えば低圧屋内でケーブルを造営材の側面・下面に沿って取り付ける支持点間は原則2m以下です。高圧屋内配線はがいし引き工事（乾燥した展開場所に限る）かケーブル工事で行い、高圧絶縁電線を金属管に収める施工は不適切です。数値は適用条件と例外をセットで確認します。

基本の仕組み

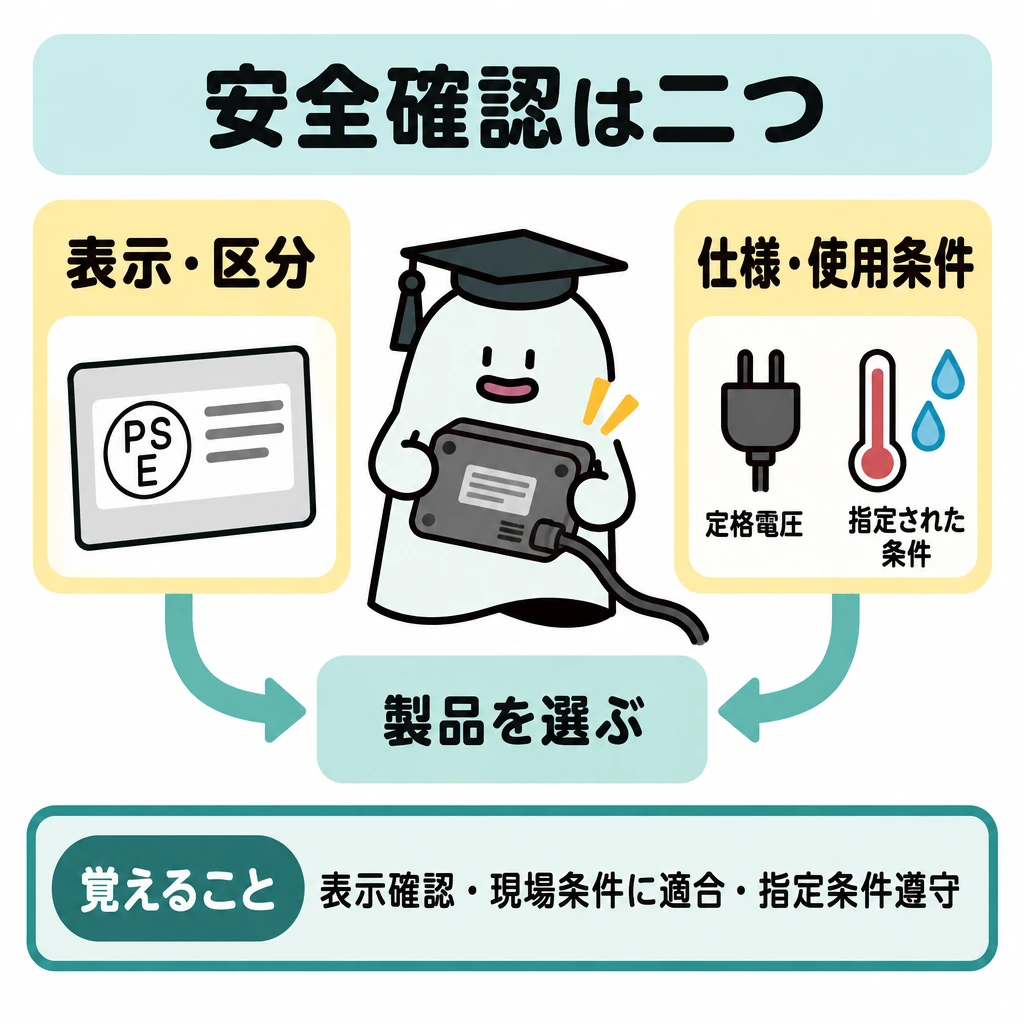

同じように見えるコード付き製品でも、定格電圧や定格電流、用途が違う場合があります。安全に関する表示と、その現場で使える仕様かどうかを両方確認します。

対象の電気用品には法令に基づく表示等の制度があります。製品の区分を確認することと、実際の使用条件に合う製品を選ぶことは別の確認です。

表示があるから、どんな環境や電圧でも使えるという意味ではありません。水気や温度など、製品側で指定された条件も守る必要があります。

特定電気用品と表示

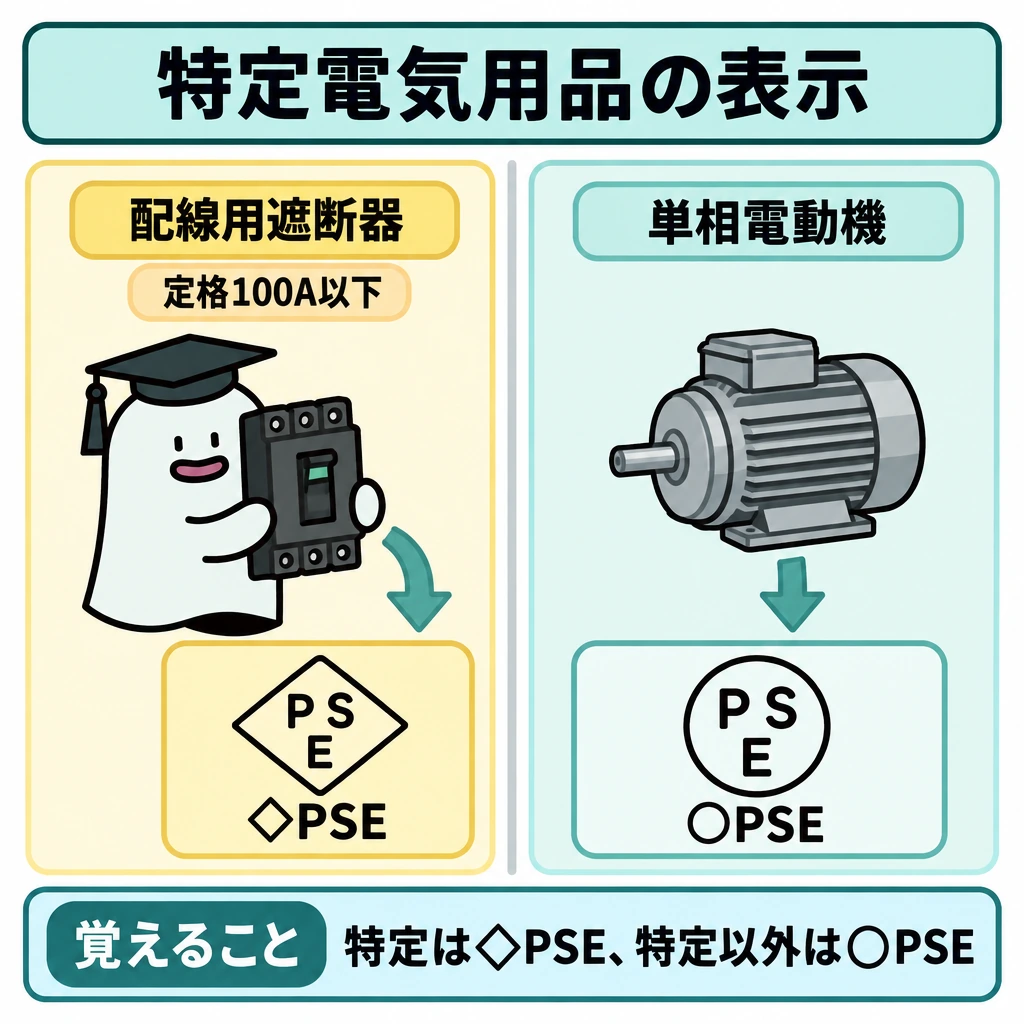

電気用品安全法は電気用品の製造・輸入・販売を規制します。届出事業者は技術基準への適合を確認して検査記録を残し、特定電気用品では登録検査機関の適合性検査も受けて表示します。表示は、特定電気用品がひし形（◇PSE）、特定電気用品以外の電気用品が丸形（○PSE）です。

PSE表示は、設置後の工事方法や電路の絶縁性能まで保証する印ではありません。一方で電気工事士や電気工事業者は、PSE表示のない電気用品を電気工事に使用してはいけません。電気工事業者の監督の下でも使用できません。

基本の仕組み

点検で異常が見つかったとき、誰へ報告し、どの判断で使用を止めるかを決めておく場面を考えます。記録するだけで対応する役割が曖昧なら、保安の仕組みとして不十分です。

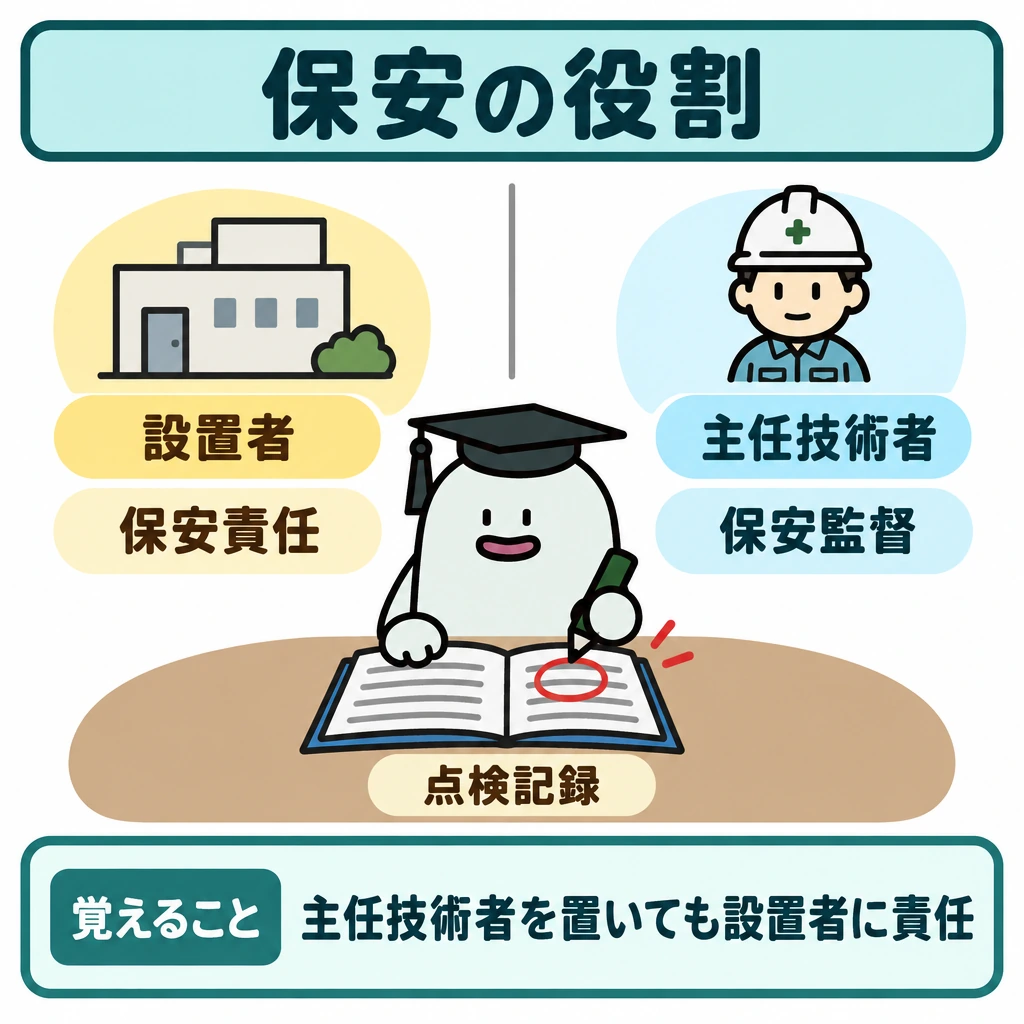

設置者の保安責任と、主任技術者が担う保安監督の役割を区別します。設備区分に応じた選任や承認等の制度を確認し、体制として実行されることが重要です。

主任技術者を置けば設置者の責任が消えるわけではありません。また保安規程を作成しただけで、点検や教育を省略できるものでもありません。

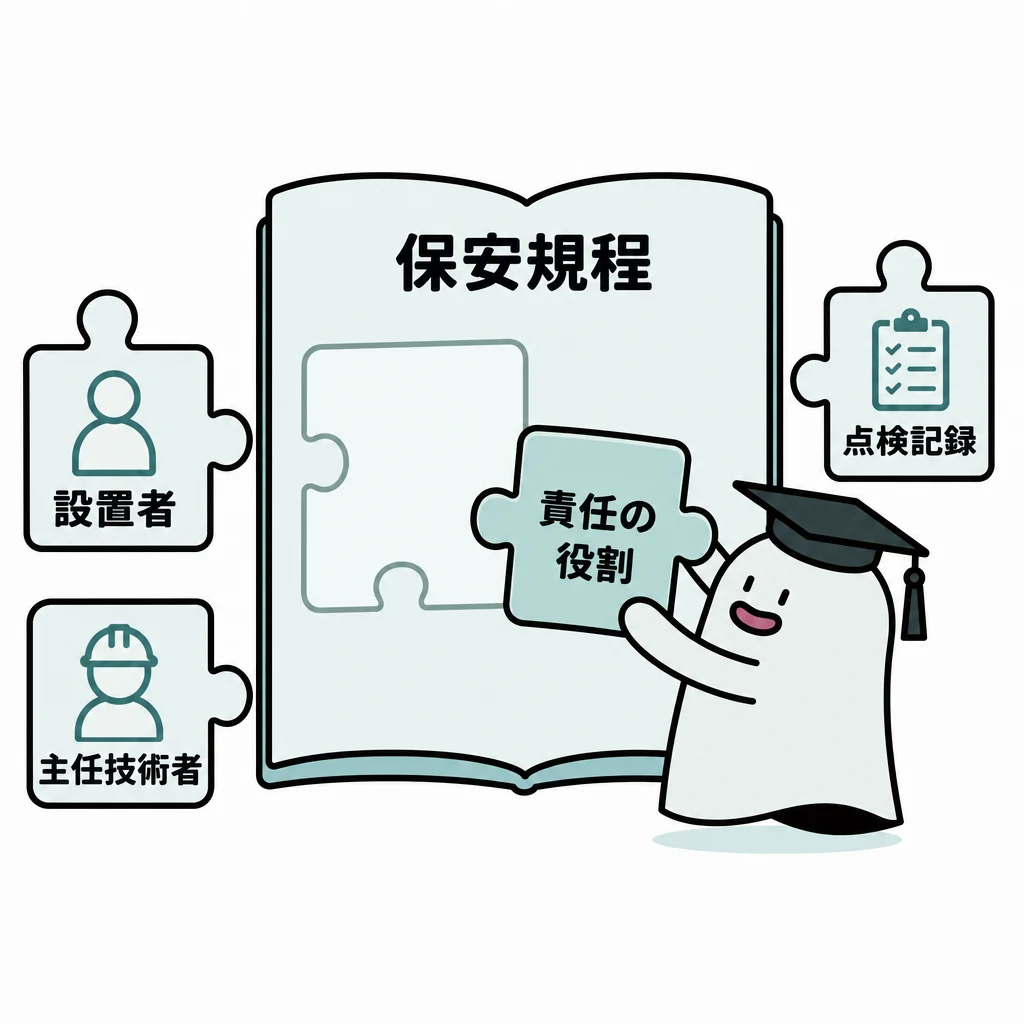

保安規程・主任技術者

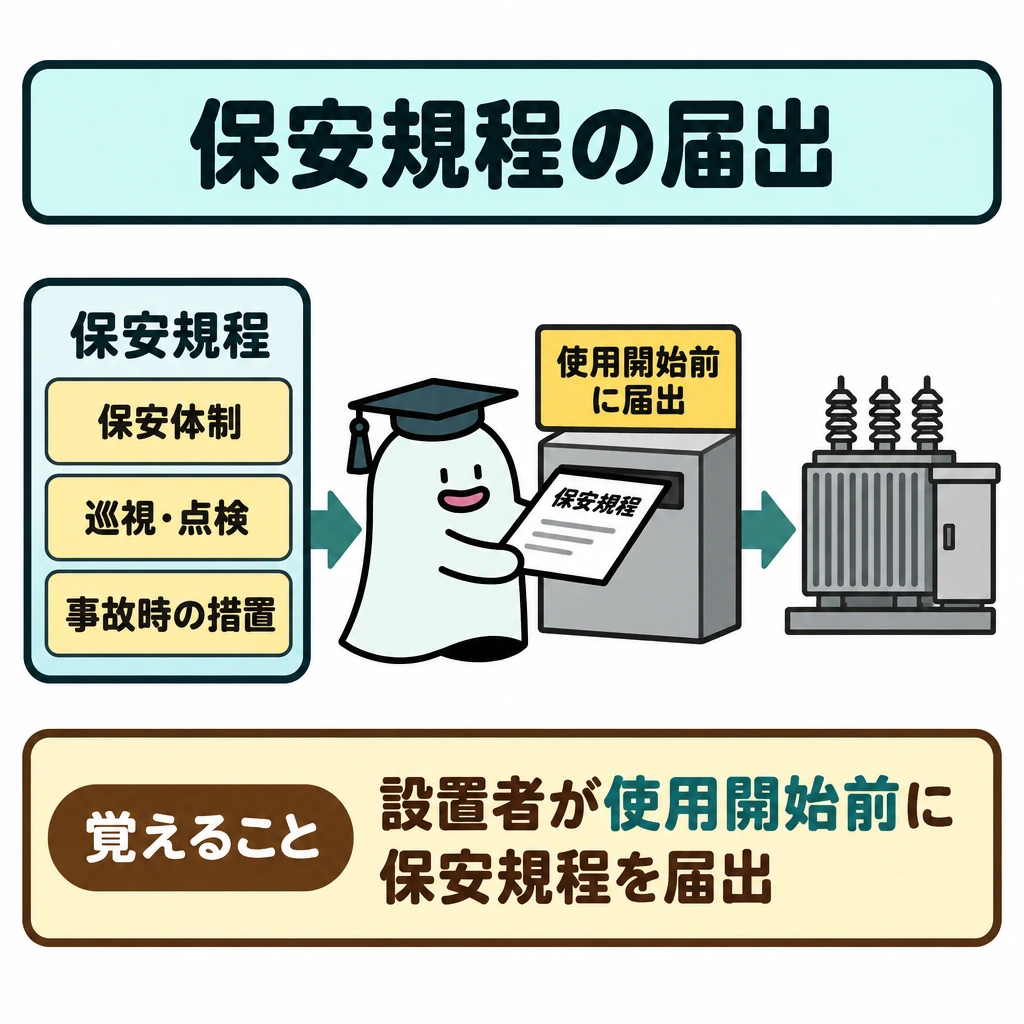

保安規程は自家用電気工作物の保安体制、巡視・点検、事故時の措置などを定め、設置者が使用開始前に届け出ます。電気主任技術者は保安を監督し、選任・解任も届け出ます。高圧受電の需要設備などは、電気管理技術者・電気保安法人への外部委託について産業保安監督部長の承認を受ければ、選任しないことができます。

電気工事業者の営業所に置く主任電気工事士と、自家用設備の電気主任技術者は名称が似ても根拠法・役割が違います。設置者の保安規程と工事業者の帳簿・標識も主体を分けます。

基本の仕組み

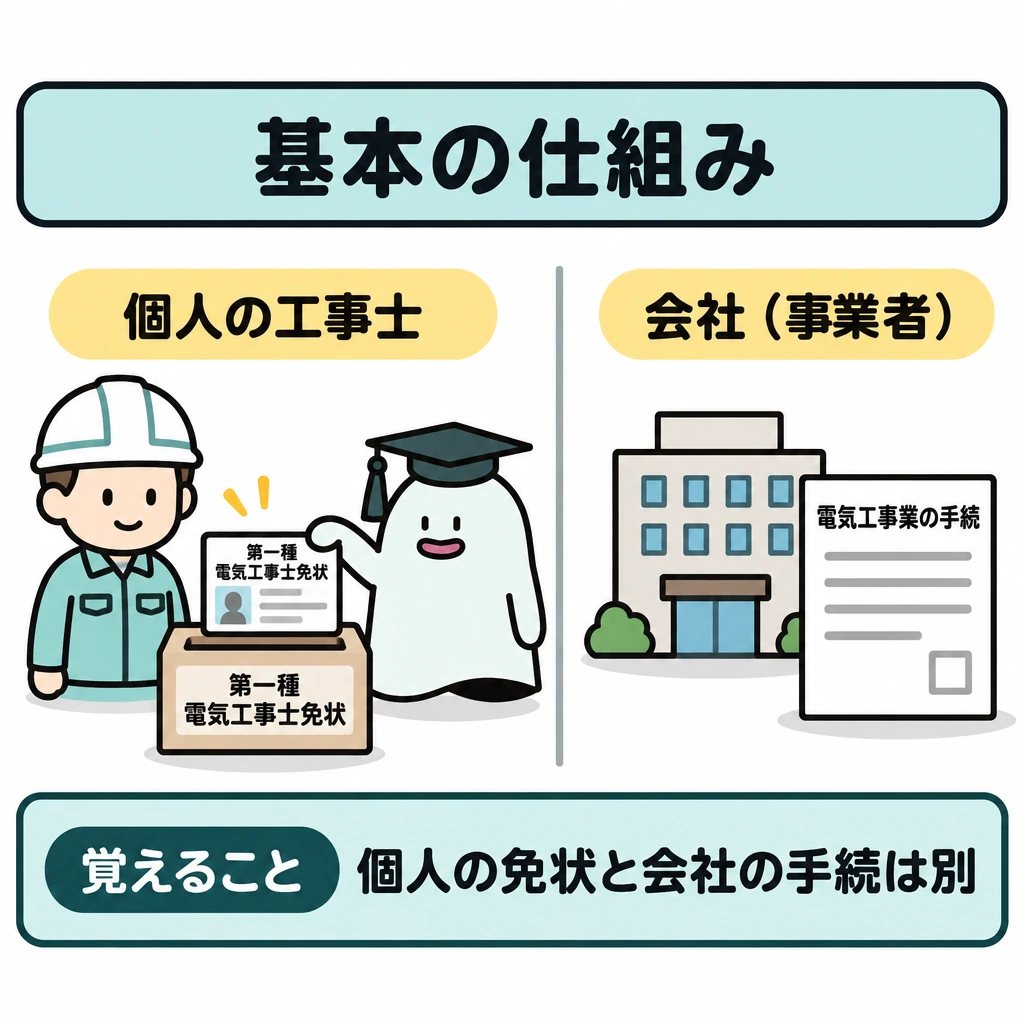

個人が第一種電気工事士免状を持つことと、会社が電気工事業として必要な手続を行っていることは別です。問題の主語が「工事士」「事業者」「設置者」のどれかを丸で囲みます。

義務の対象は設備の種類や工事内容、事業の形によって異なります。誰が、何を、どこへ、いつ行うのかを四つの欄にして読み取ると混乱を減らせます。

試験合格と免状交付を同一視したり、主任技術者の制度を施工資格の代わりにしたりしないようにします。制度ごとに目的が違います。

電気工事業法と手続き

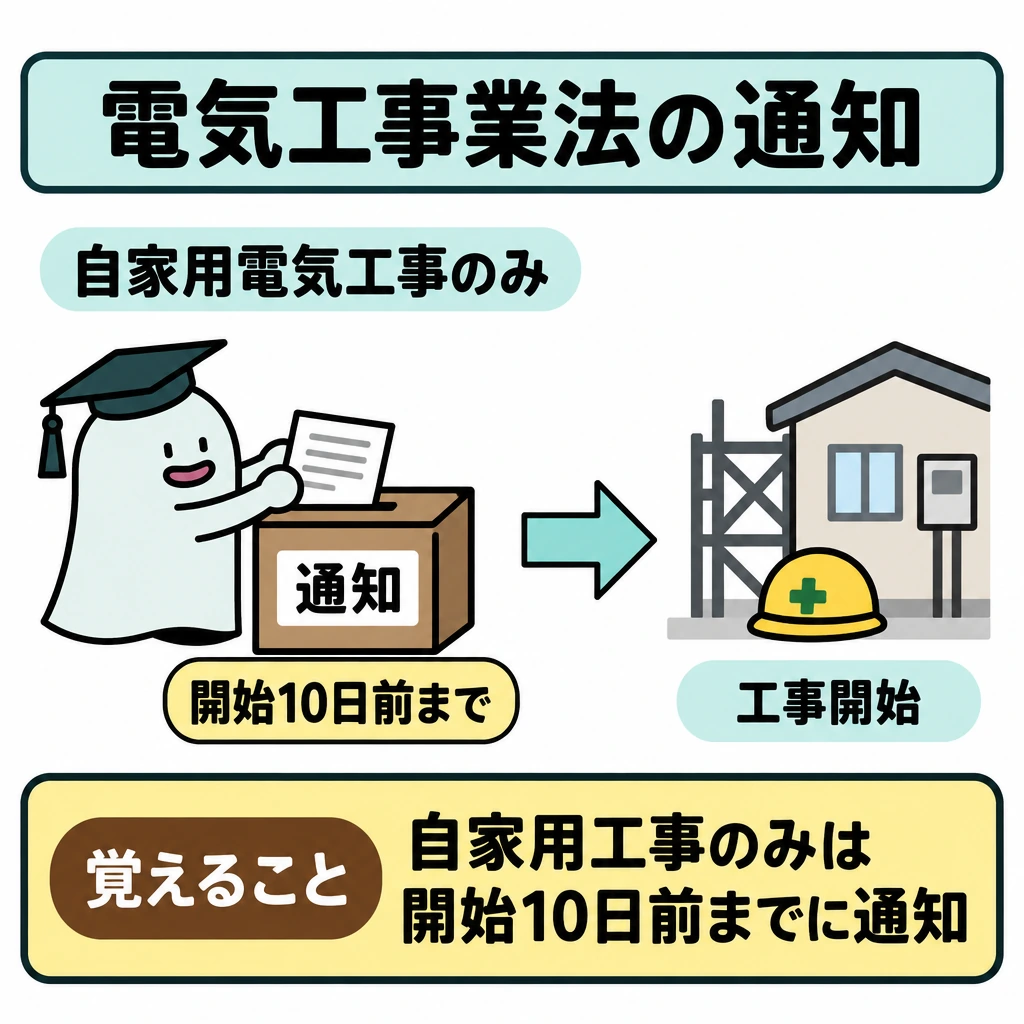

電気工事業法は、一般用電気工事を行う事業者の登録（有効期間5年）、自家用電気工事のみを行う事業者の通知（開始の10日前まで）、営業所ごとの主任電気工事士・器具・帳簿、標識などを定めます。「営業所ごとに電気主任技術者を選任する」は誤りの定番です。

工事計画の届出、使用前自主検査・使用前自己確認は電気事業法側の手続きで、対象設備・工事によって要否が異なります。免状の有無、工事業の登録・通知、設置者の手続き、完成時の検査を一つの届出にまとめません。

基本の仕組み

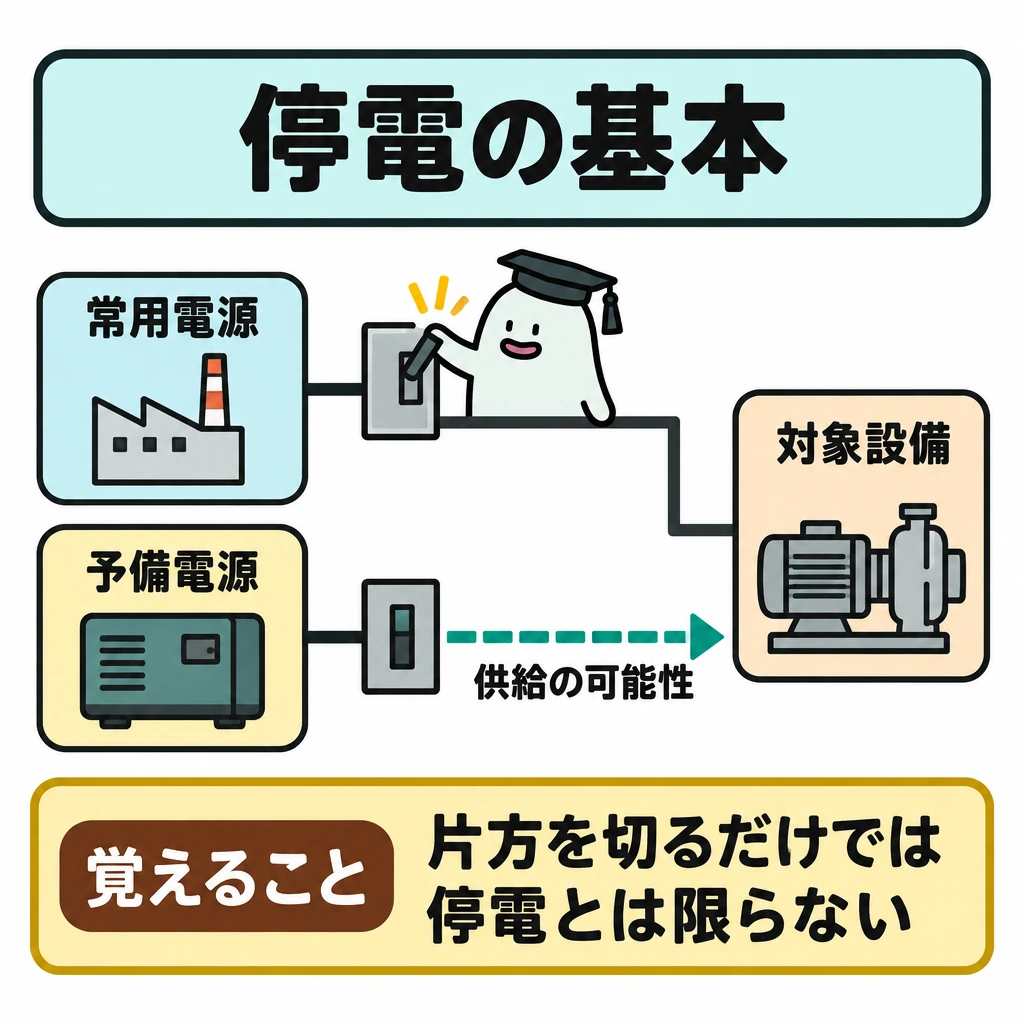

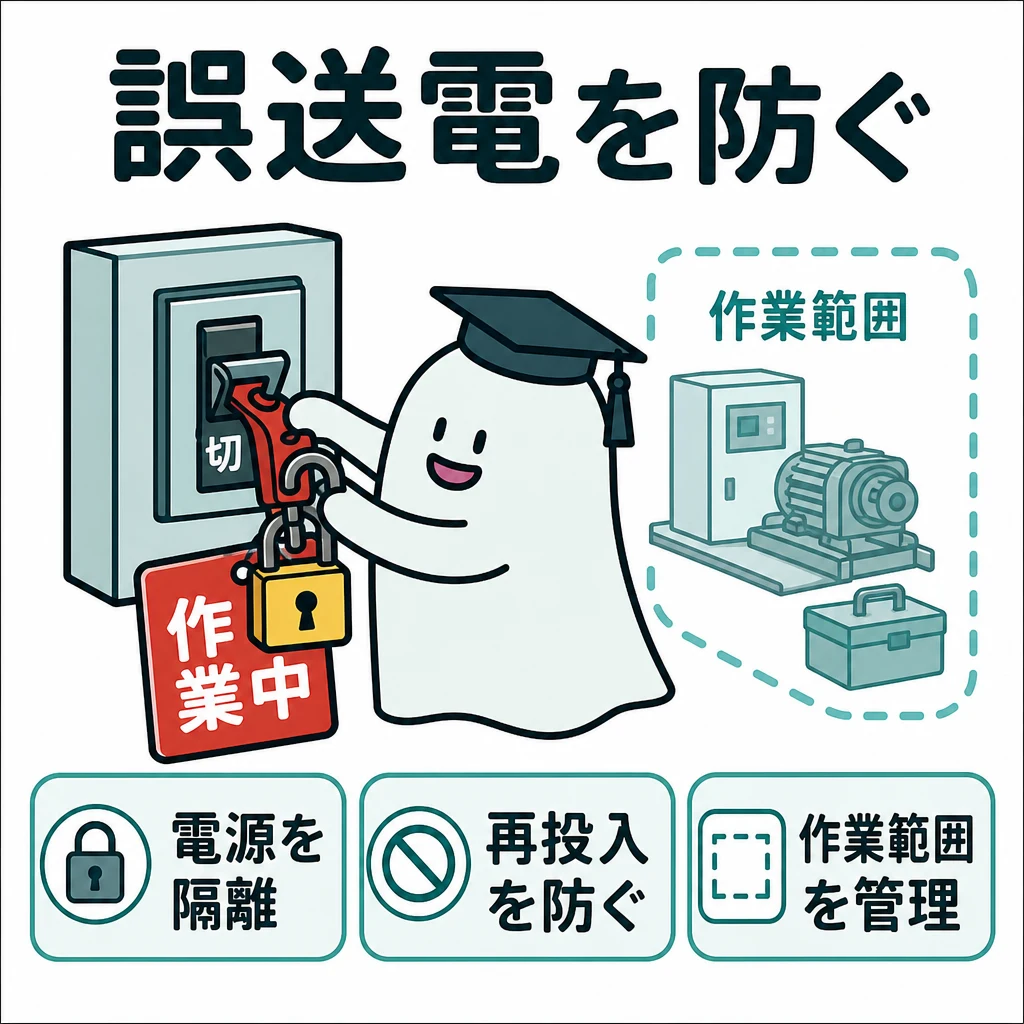

同じ設備に常用電源と予備電源がある場合、片方を切るだけでは対象が停電しているとは限りません。作業計画では図面と現物を照合し、関係する電源を特定します。

電源隔離、電圧の有無の確認、必要な残留電荷等への対策、誤送電の防止、作業範囲の管理は、それぞれ違う危険へ対応します。設備ごとに定められた手順で実施する必要があります。

「いつもこの遮断器だから」という記憶だけで対象を決めないことが重要です。変更された配線や別電源の存在があれば、前回と同じ操作でも同じ状態にはなりません。

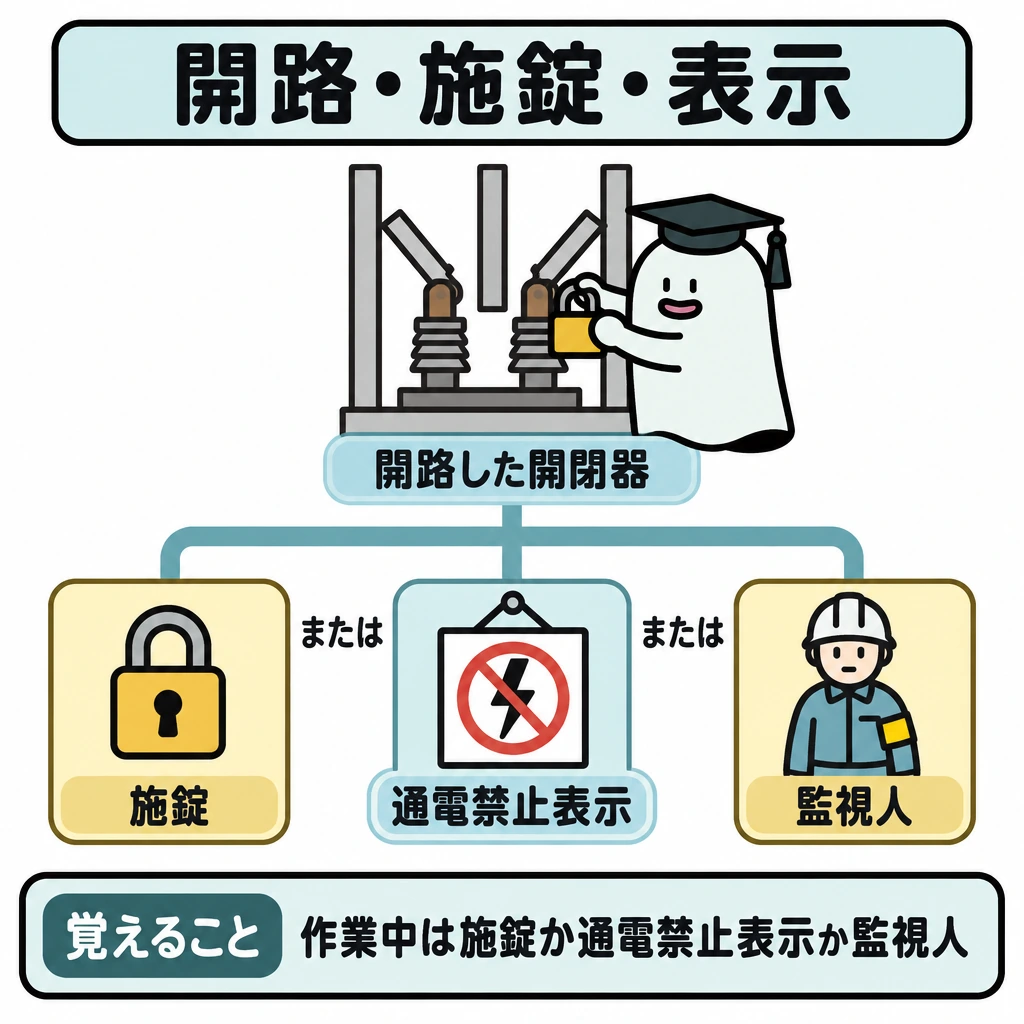

開路・施錠・表示・指示

停電作業では、開路に用いた開閉器に作業中は施錠するか、通電禁止の表示をするか、監視人を置きます。電力ケーブルや電力コンデンサの残留電荷は安全に放電し、高圧・特別高圧では検電器具で停電を確認して、短絡接地器具で確実に短絡接地します。

作業指揮者は開路と施錠等の状態、短絡接地の取付けを確認してから着手を指示します。作業終了時は人員・工具の退出と短絡接地の撤去を確認した後、定めた手順で復電します。

基本の仕組み

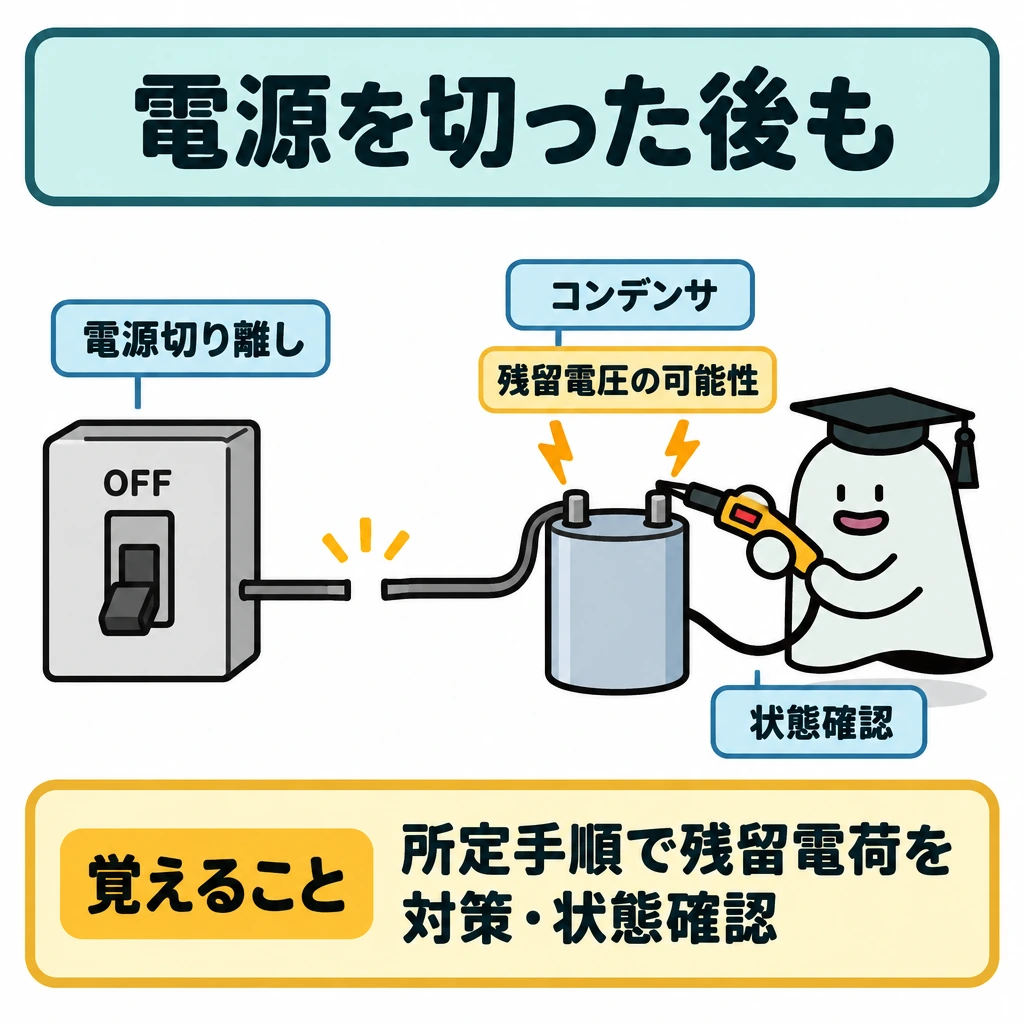

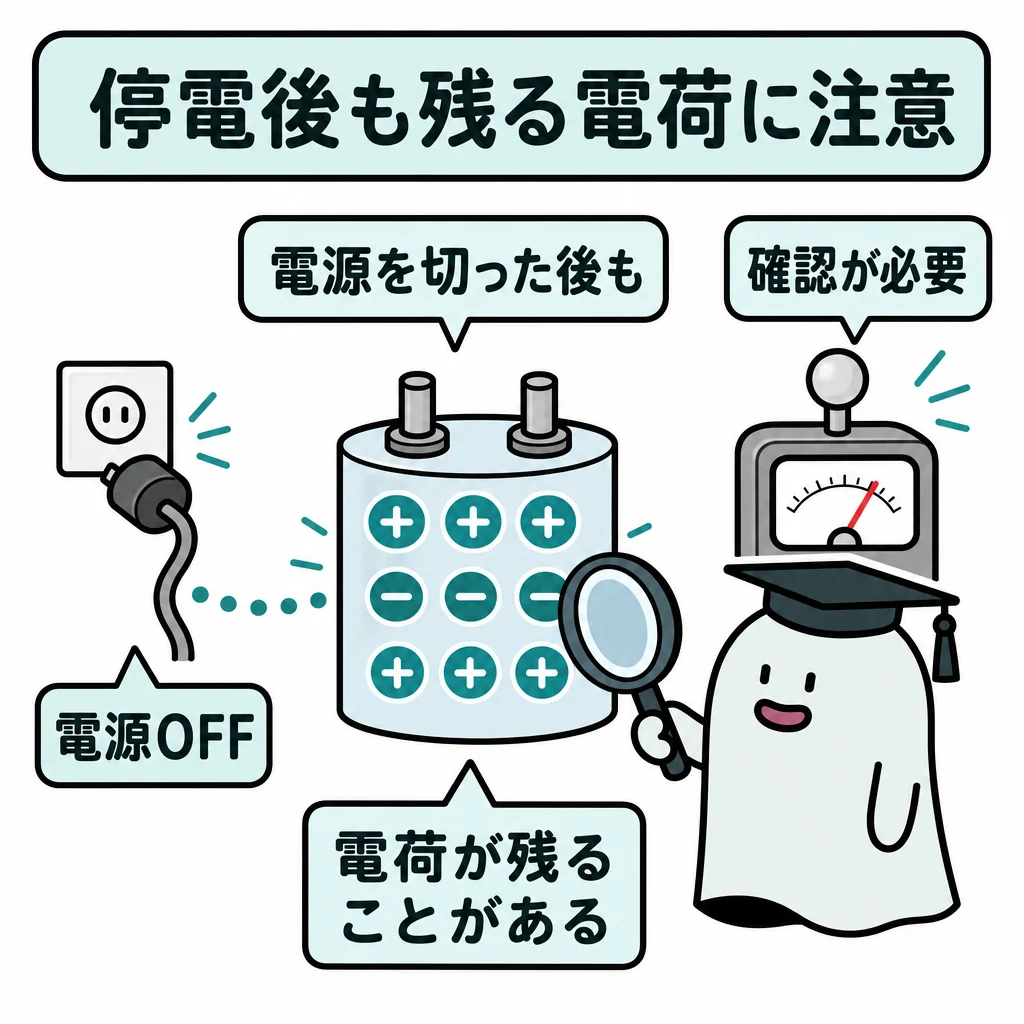

コンデンサを電源から切り離しても、両端に電圧が残る場面を図で想像します。外からの電流が止まっていても、内部に蓄えられたエネルギーは直ちにゼロとは限りません。

コンデンサに蓄えられるエネルギーは静電容量と電圧に関係します。設備の所定手順による残留電荷への対策と、その状態確認を停電の管理に含めます。

待ち時間を自己判断で決めたり、見た目や音がないことを無電圧の証拠にしたりしないようにします。電源操作の完了と残留電圧の確認は異なります。

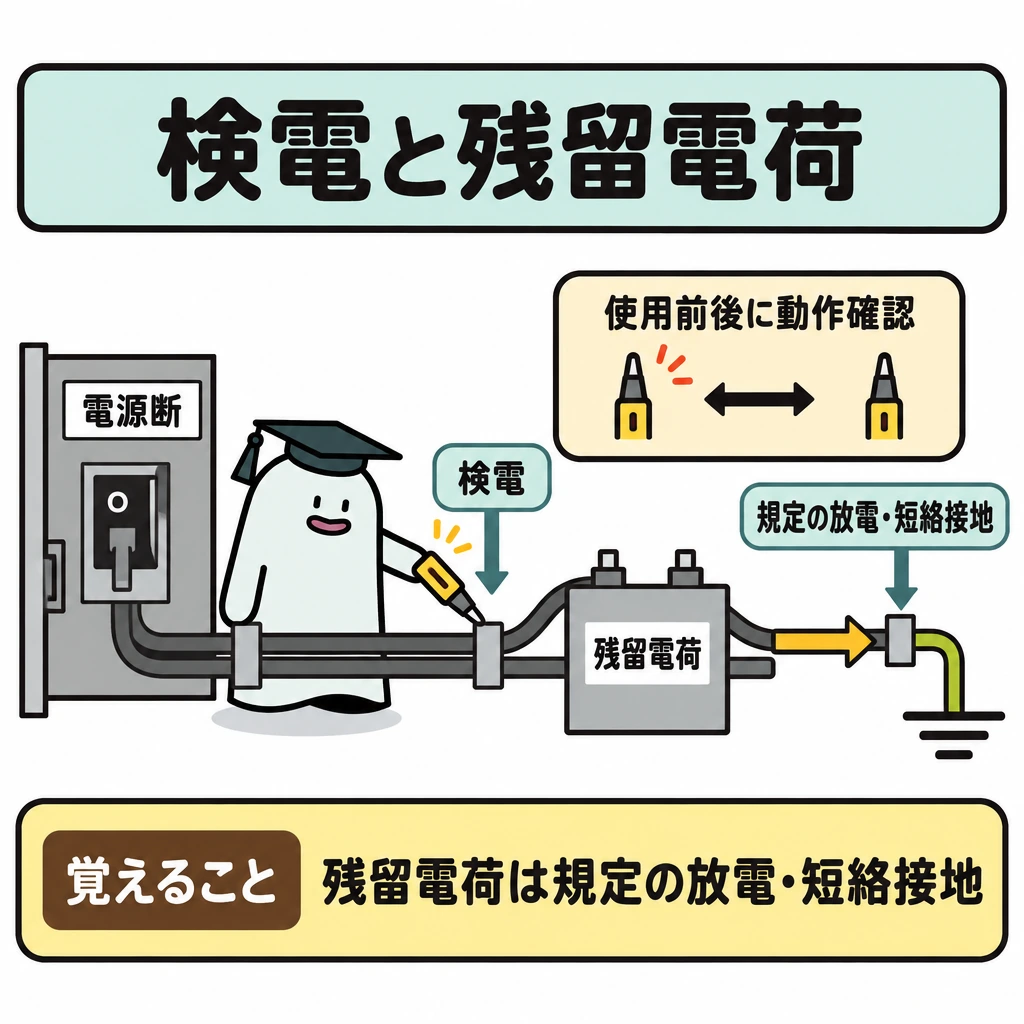

検電と蓄えられた電荷

検電器は電圧区分に合うものを選び、使用前後の動作確認を行ってから対象箇所を検電します。図面上で開路していても、別電源、逆潮流、誘導などで電圧が残る可能性があります。

ケーブルやコンデンサには電源を切っても電荷が残り得るため、規定の放電・短絡接地を行います。検電は電圧の有無、絶縁抵抗測定は絶縁状態を調べる別の行為です。

基本の仕組み

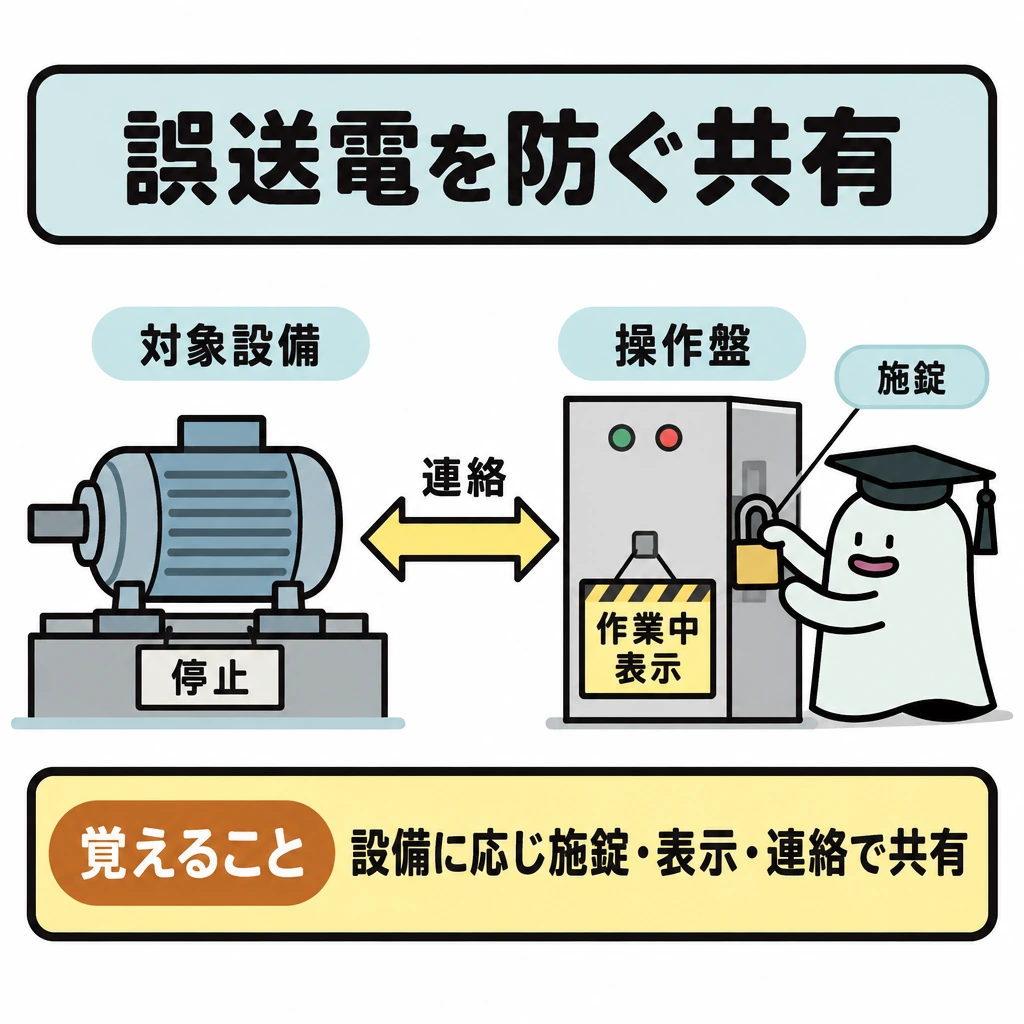

設備を停止した担当者と操作盤を扱う担当者が別の場合、口頭で「切った」と伝えるだけでは行き違いが起きます。設備に応じた施錠・表示・連絡体制で対象と状態を共有します。

短絡接地は、対象設備で必要とされる場合に誤送電や誘導などの危険へ備える措置です。通常運転時の保護接地と目的が違い、確認された手順と管理が必要です。

作業中表示を付ければ他の安全確認は不要になる、という意味ではありません。表示、隔離、無電圧の確認などは別々の役割を担います。

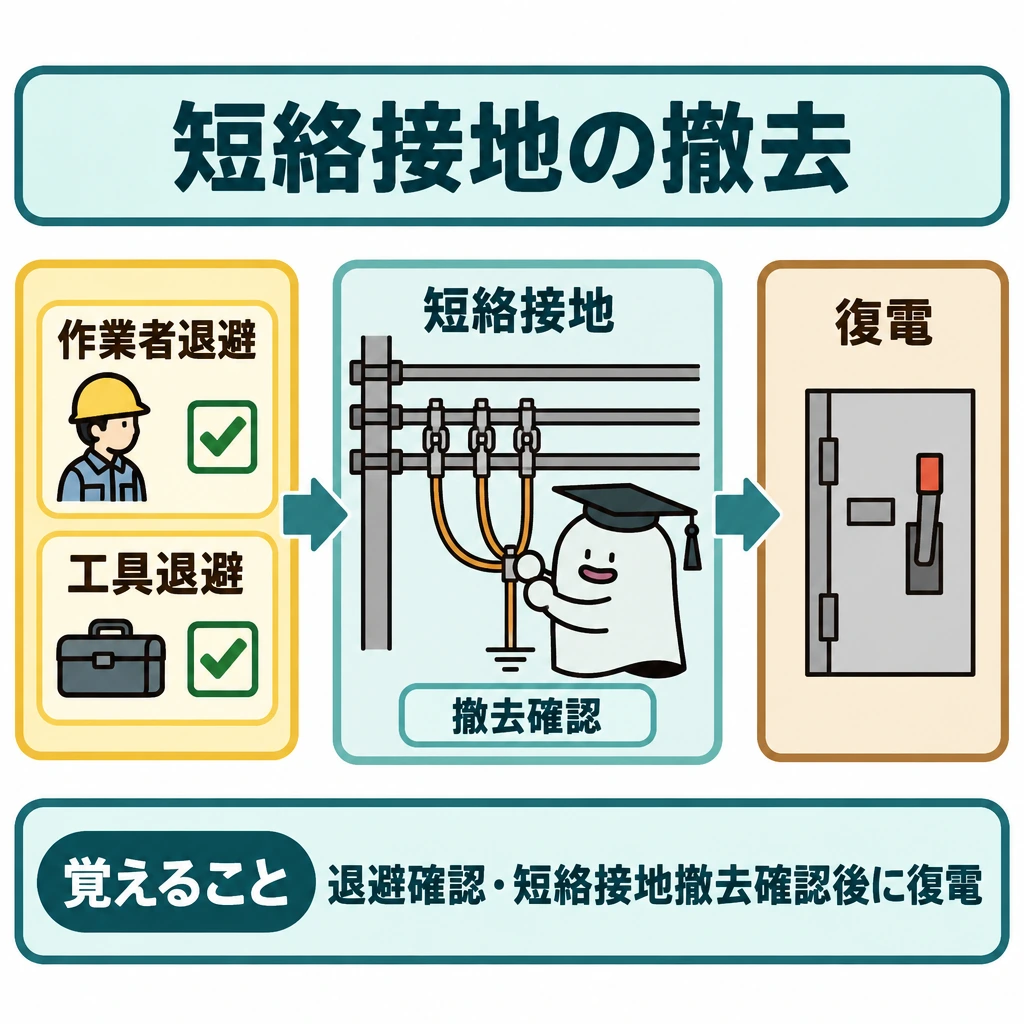

短絡接地の目的と撤去

高圧・特別高圧の停電作業で短絡接地を設けるのは、作業中の誤送電や他の電路からの誘導・混触で危険な電位が生じるのを防ぐためです。接地器具は規定の定格と接続手順を守り、作業範囲から見える位置を含めて計画します。

復電前には作業者と工具の退避を確認し、短絡接地を撤去したことを確認します。接地を残したまま投入すると短絡事故になります。機器外箱の常設接地と作業中の短絡接地は目的と取付期間が違います。

基本の仕組み

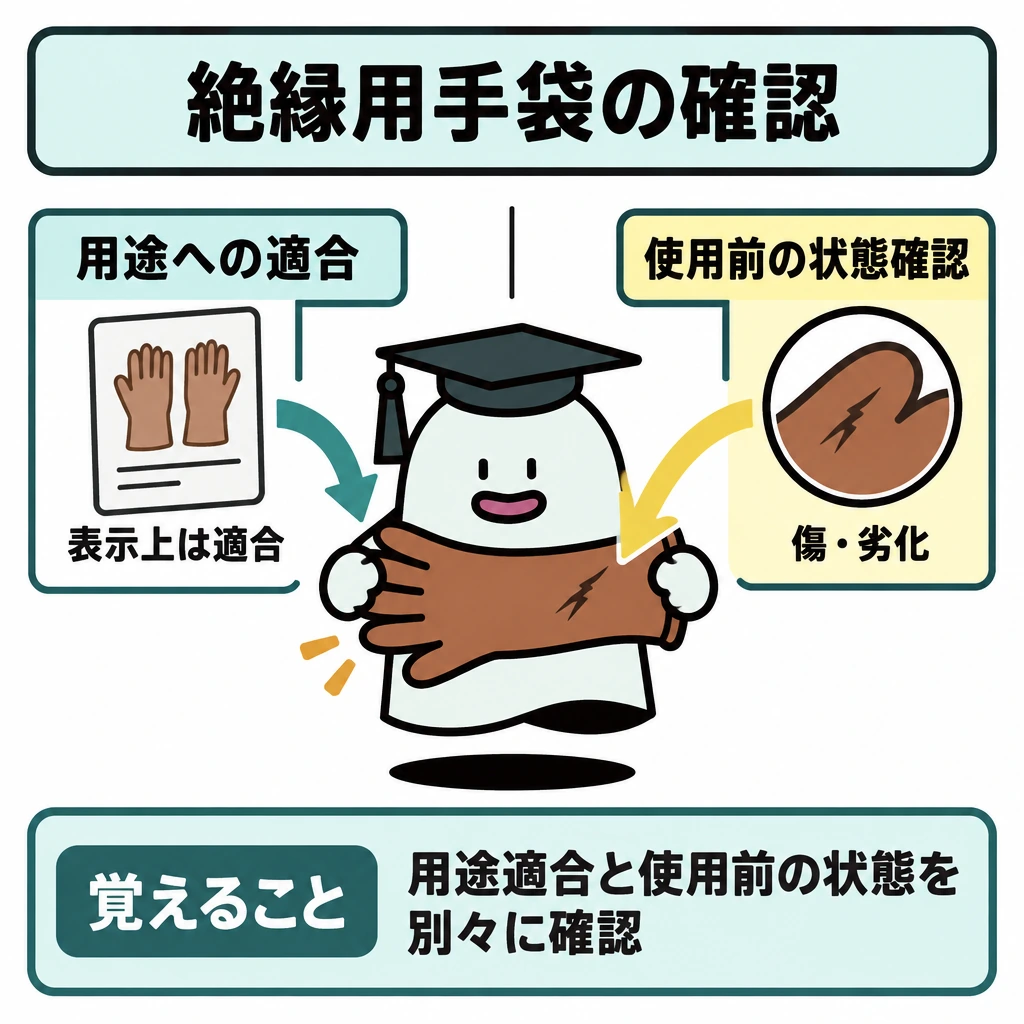

絶縁用の手袋に傷や劣化があれば、表示上は適合する製品でも期待した保護性能を保てないことがあります。用途への適合と、使用前の状態確認を別々に考えます。

保護具は人が身に着けるもの、防具は充電部などを覆って接触を防ぐものとして役割を整理します。保管・点検・必要な試験も、性能を維持するための管理です。

保護具を着ければ、停電や隔離、作業範囲の管理が不要になるわけではありません。設備の状態を安全にする対策を置き換えるものではありません。

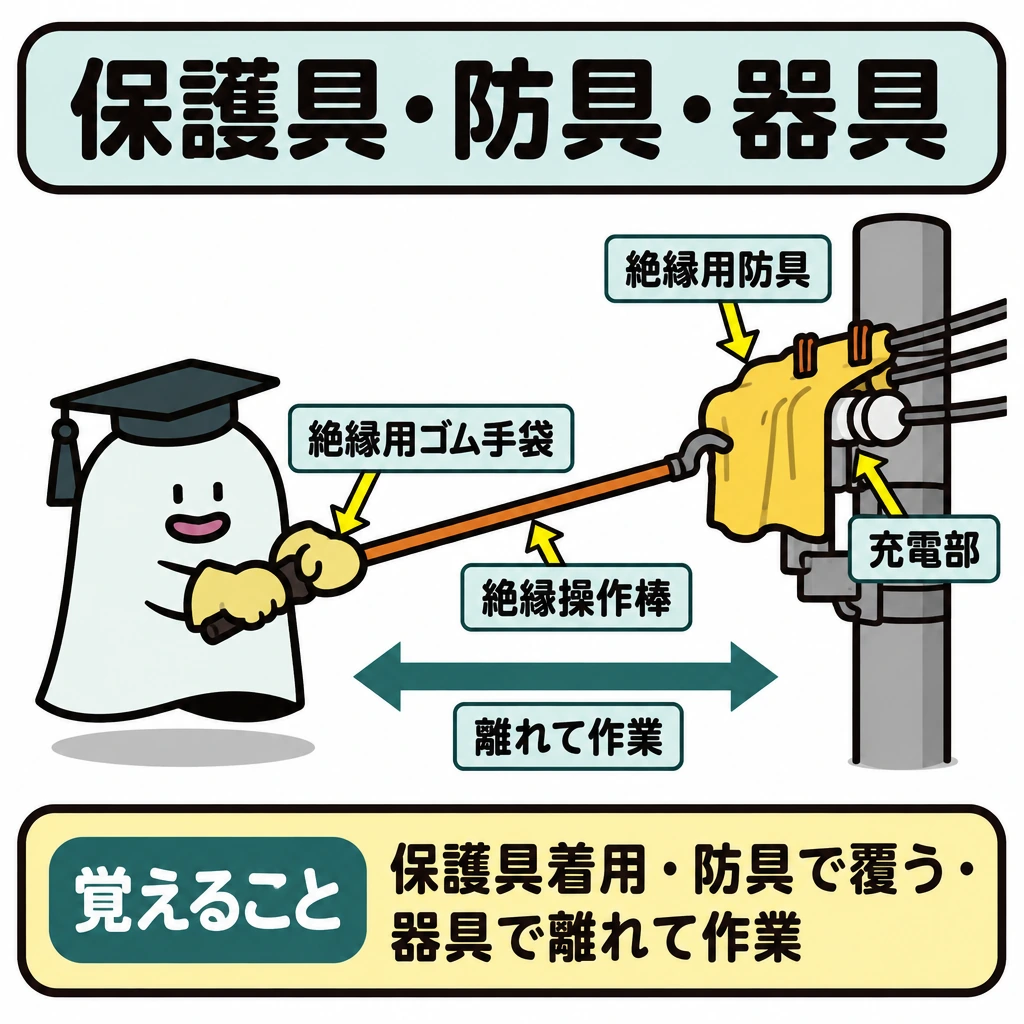

保護具・防具・活線作業用器具

絶縁用保護具（絶縁用ゴム手袋など）は作業者が着用し、絶縁用防具は充電部を覆い、活線作業用器具は絶縁操作棒などで離れた位置から作業するものです。高圧活線作業では、保護具の着用と防具の装着、活線作業用器具、活線作業用装置のいずれかの措置をとります。

保護具を着けても停電・検電は省けません。絶縁用保護具などは6か月以内ごとに1回、絶縁性能の定期自主検査を行い、記録を3年保存します。高圧の充電電路の点検・修理・操作や、低圧の充電電路の敷設・修理の業務には特別教育が必要です。

基本の仕組み

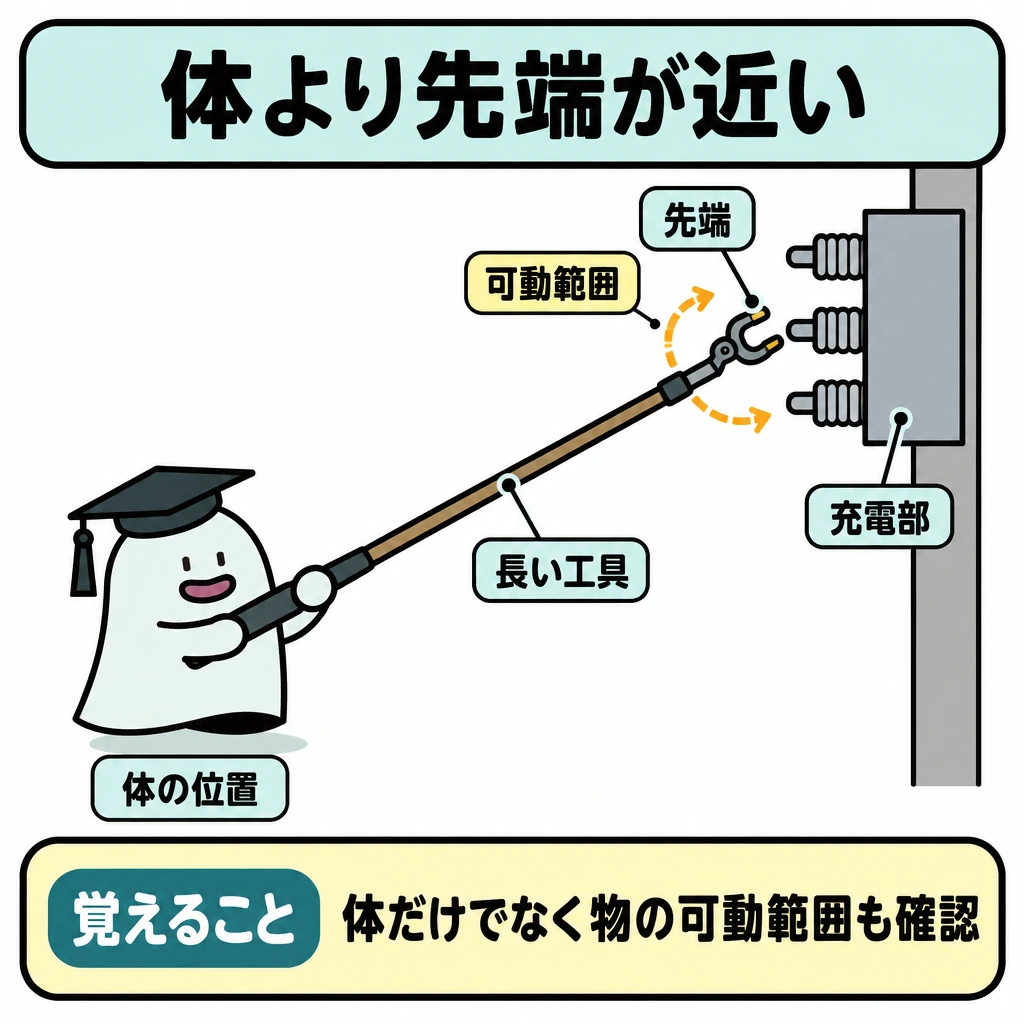

長い工具や材料を持つと、体は離れていても先端が充電部へ近づくことがあります。作業者の立ち位置だけでなく、扱う物の可動範囲まで図に描いて考えます。

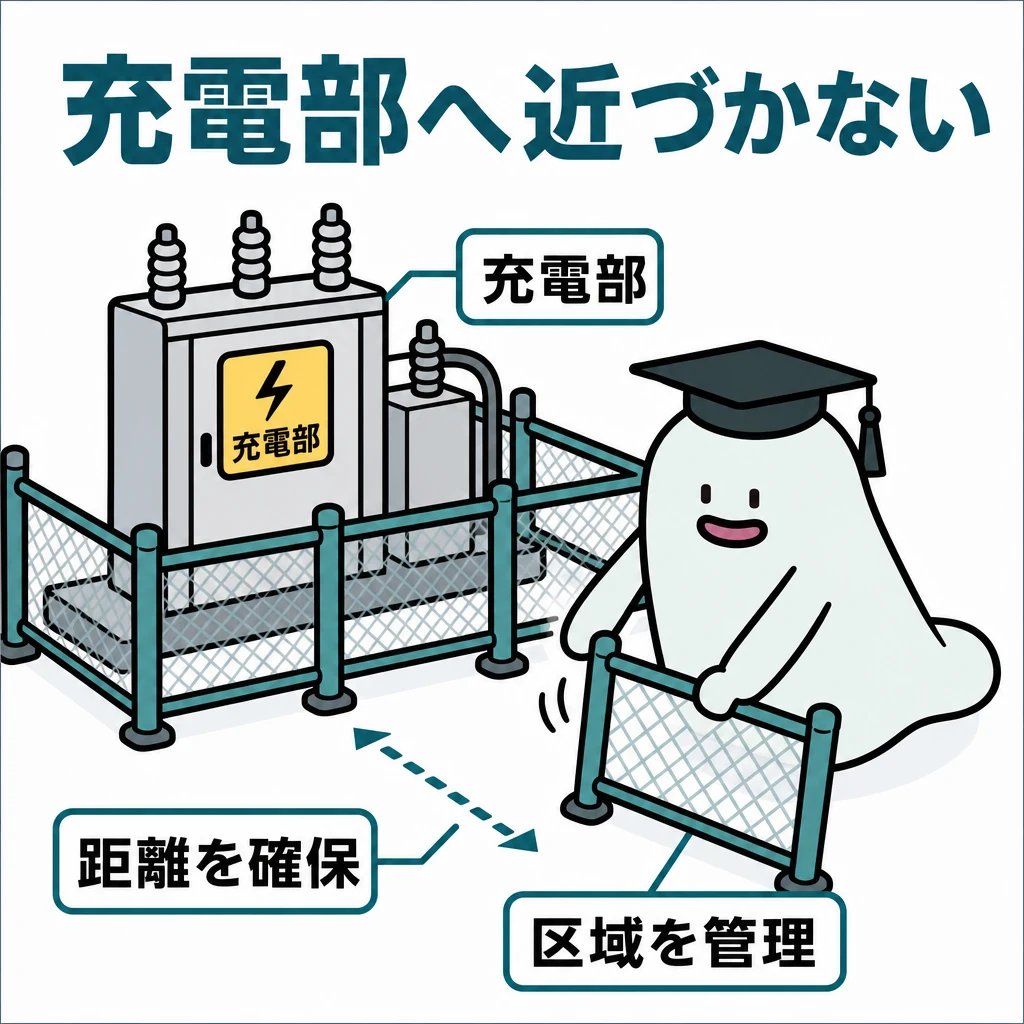

隔壁や防具、立入管理、電圧区分に応じた距離の確保は、偶発的な接触や接近を防ぐための対策です。実際の距離条件は対象設備と作業の規定に従います。

絶縁手袋を着けているから、どんな充電部へでも近づいてよいわけではありません。保護具の適合と設備との距離は別の管理です。

直接・間接接触を分ける

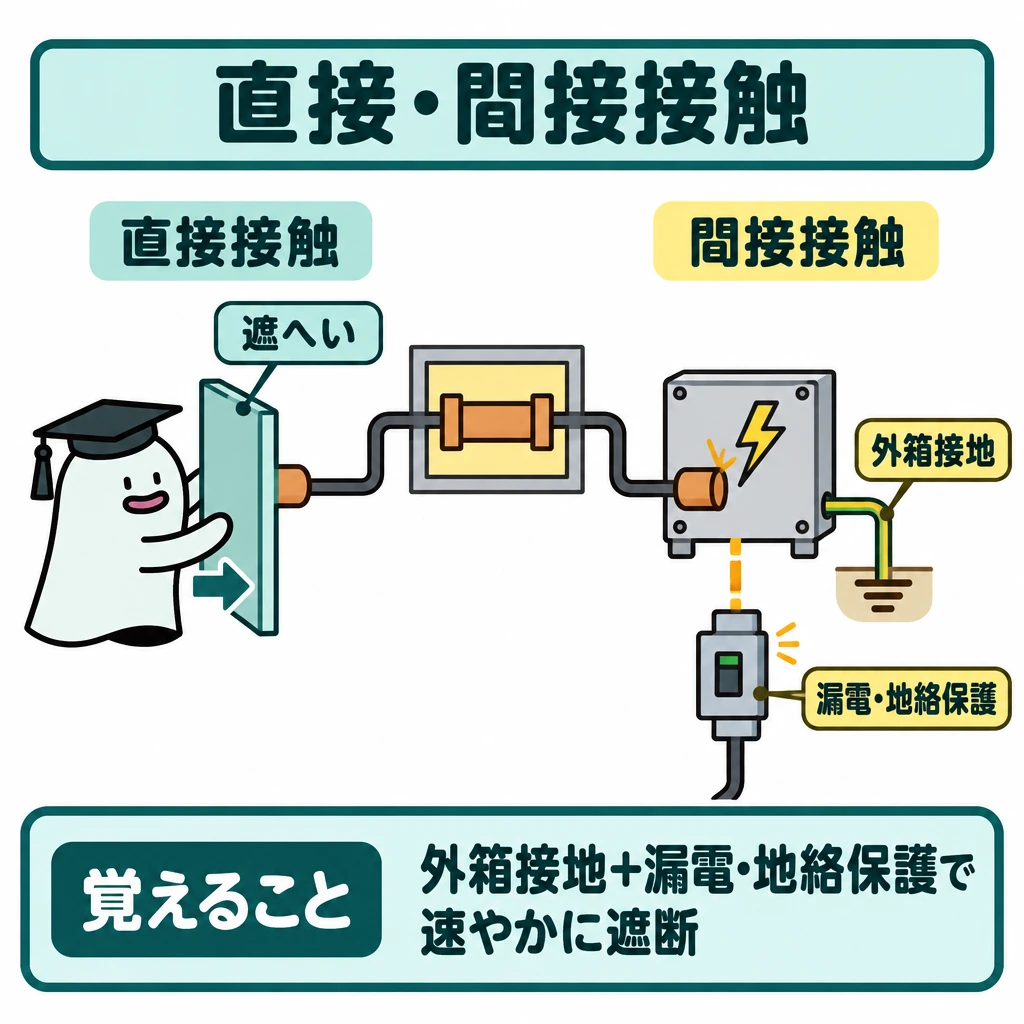

充電部への直接接触には離隔・絶縁・遮へい・停電が対策です。絶縁故障で金属ケースが充電される間接接触には、外箱接地と漏電・地絡保護による速やかな遮断を組み合わせます。

高圧の充電電路に頭上30cm以内、躯側・足下60cm以内まで近づく電気工事では、充電電路に絶縁用防具を装着します（保護具で覆われていない部分が接近しない場合を除く）。工具や材料の動く範囲も含めて判断し、濡れた床や手袋の損傷にも注意します。

基本の仕組み

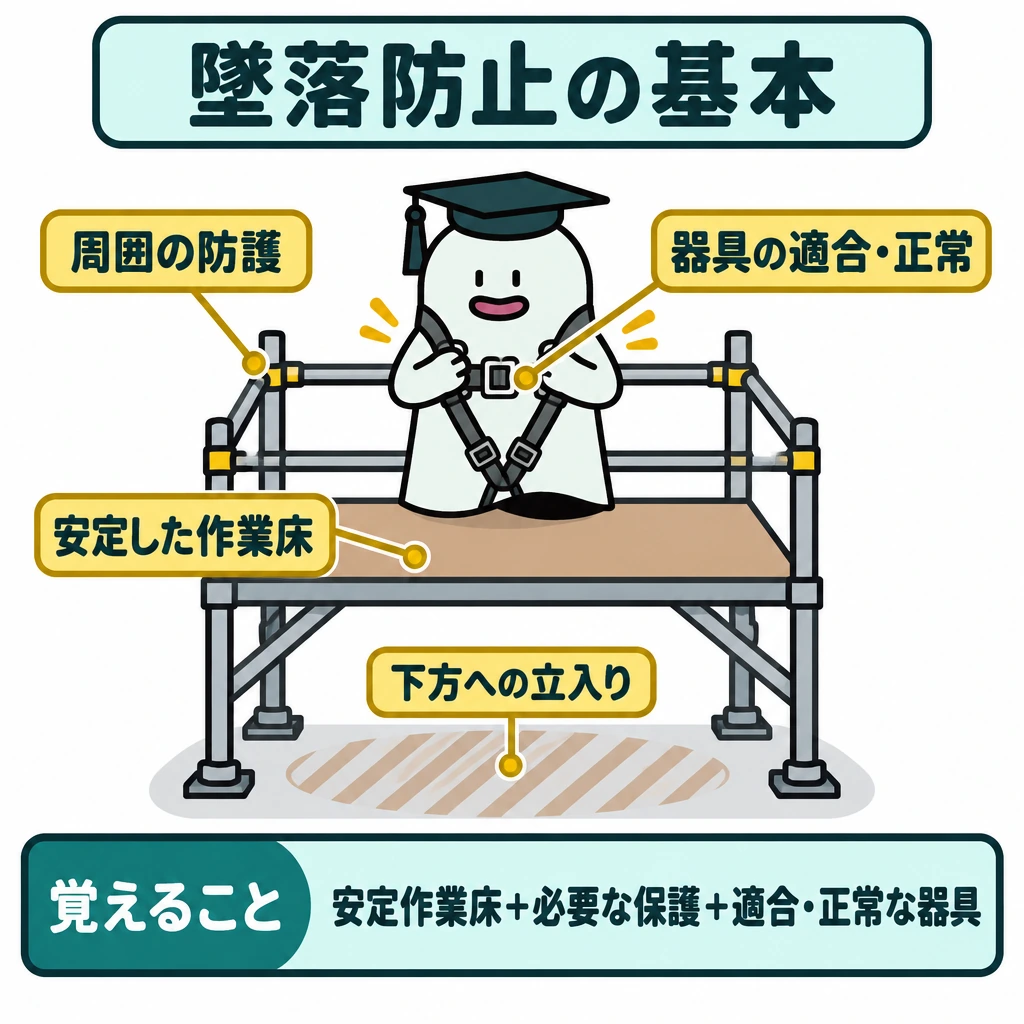

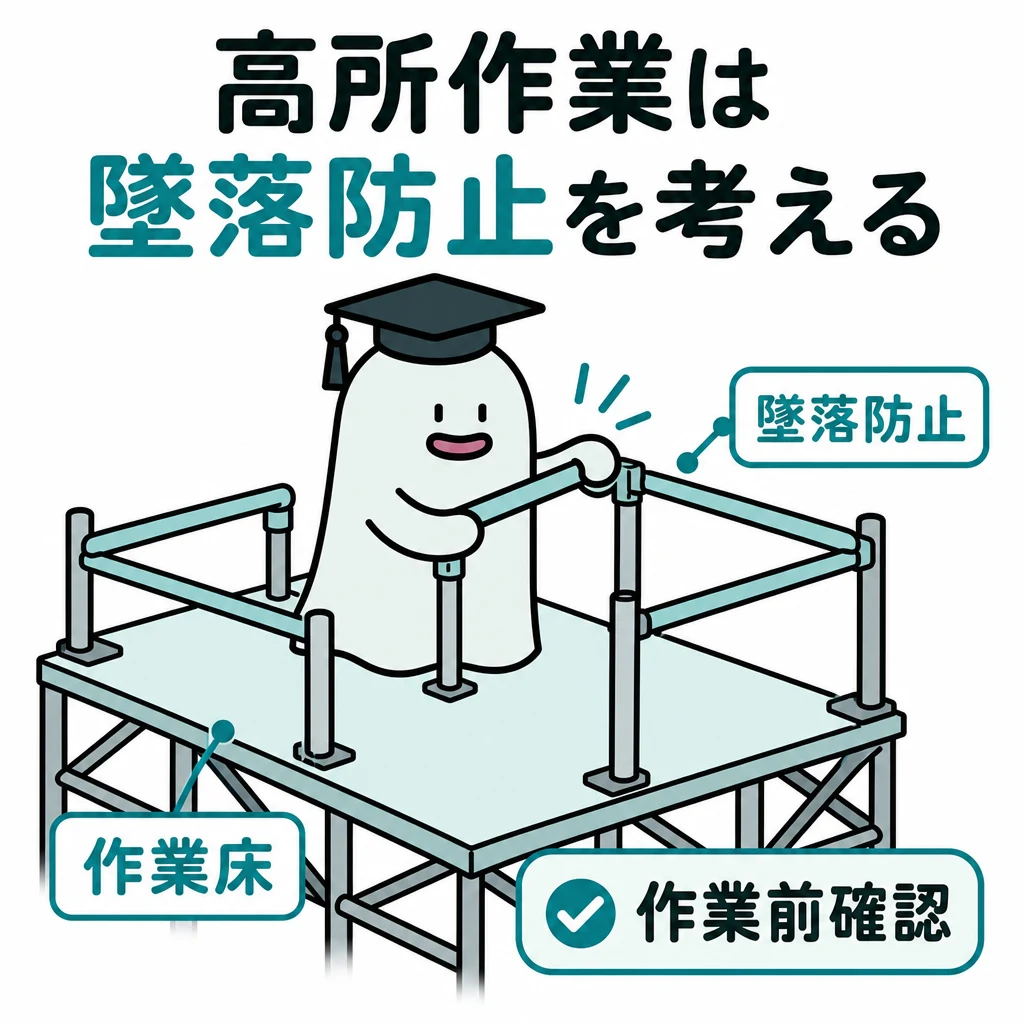

両手で工具を使う場面では、足元が不安定だと小さな力でも姿勢が崩れます。作業床、周囲の防護、使用器具、下方への立入りなどを作業前に確認します。

墜落防止は安定した作業場所を確保し、必要な保護措置を組み合わせる考え方です。使用する墜落制止用器具等も作業条件に適合し、正常な状態である必要があります。

慣れている場所なら対策を省けるという理解は誤りです。設備の配置や天候、扱う材料が変われば、前回と同じ場所でも危険の条件は変わります。

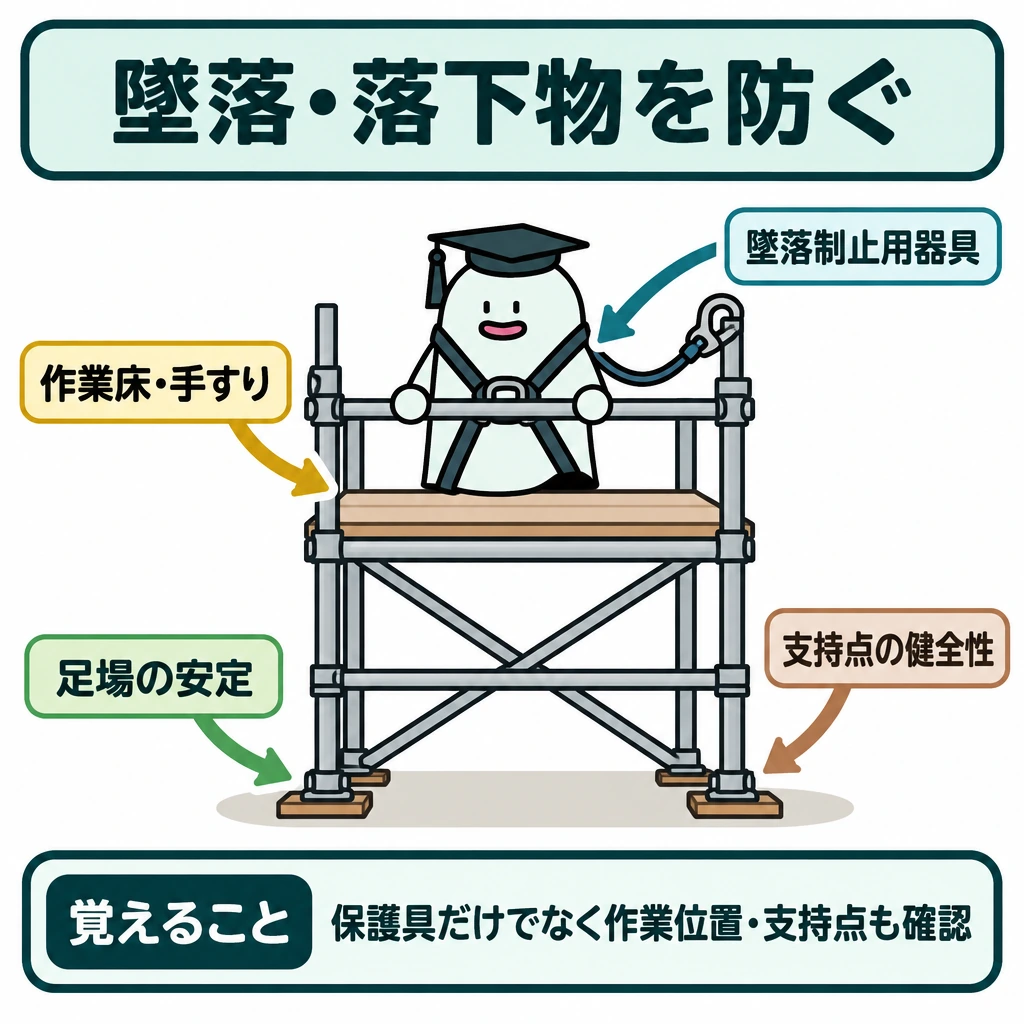

墜落・落下物を防ぐ

柱上・脚立・足場・高所作業車では墜落制止用器具、足場の安定、作業床・手すり、工具の落下防止を確認します。高圧引込線の施工では感電と墜落の双方を作業計画に入れます。

天候や地面の状態、車両との接触、架空線との離隔も確認します。保護具を装着しただけで作業場所が安全になるわけではなく、作業位置と支持点の健全性が必要です。

基本の仕組み

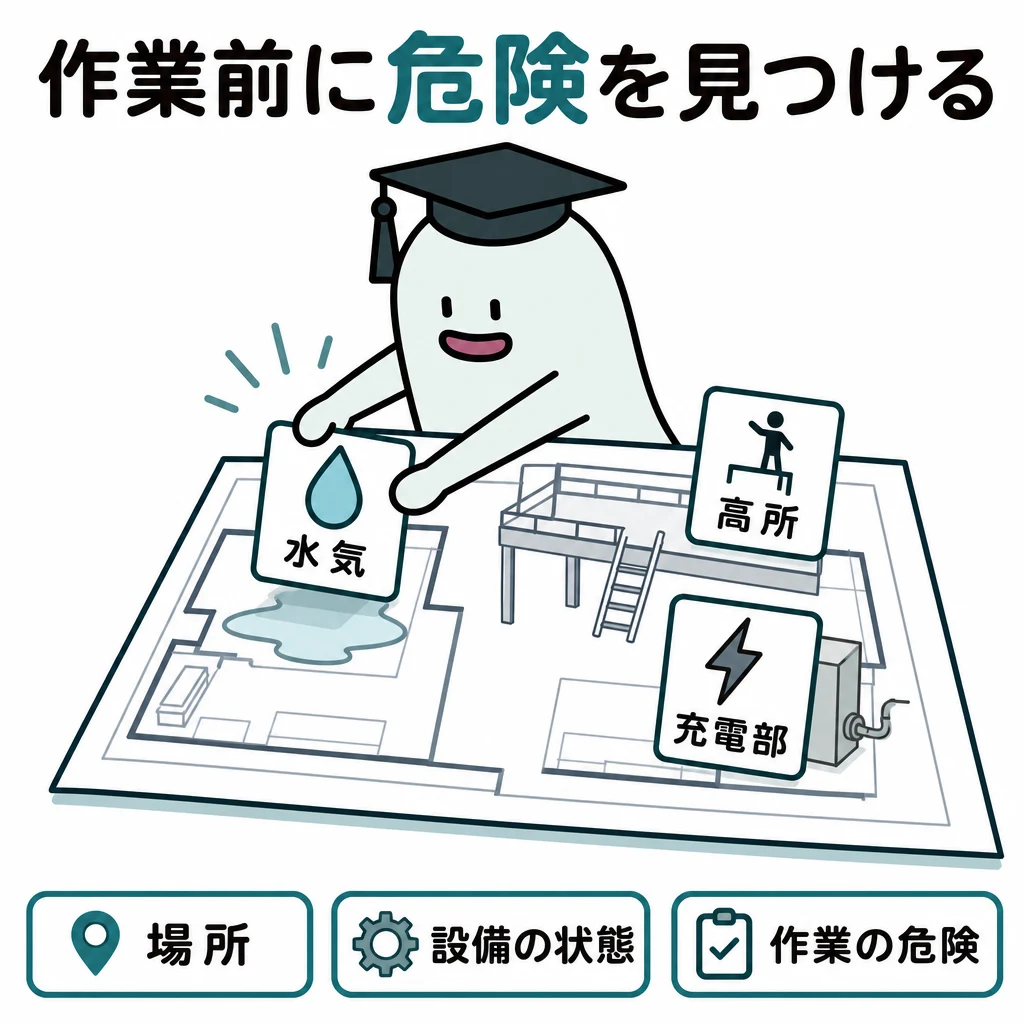

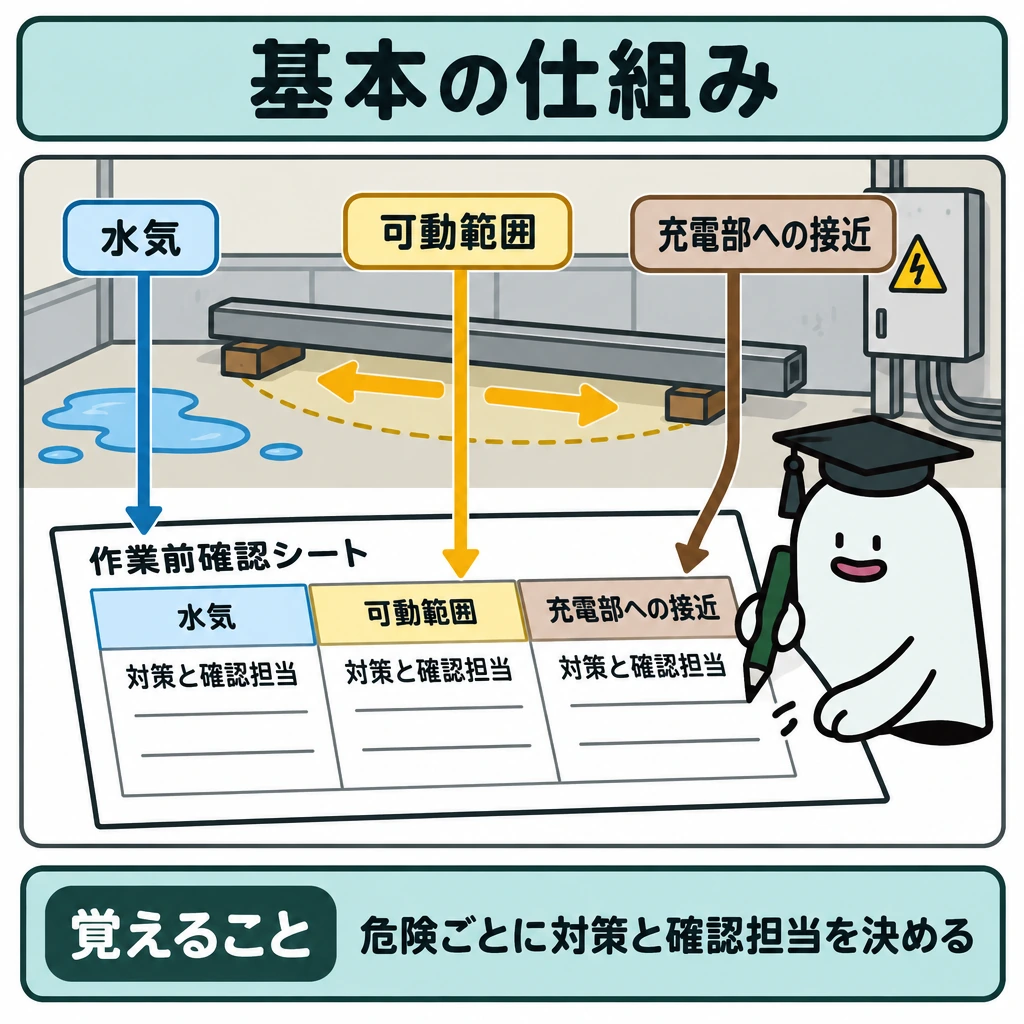

水気のある場所で長い金属材を扱い、近くに充電部がある例なら、水気、材料の可動範囲、充電部への接近を別々に洗い出します。一つの保護具だけで全部解決するとは考えません。

対象設備、周囲の環境、作業方法、関係者の役割を確認し、危険ごとに対策と確認担当を決めます。条件が変わったら計画を見直すことも作業管理の一部です。

「いつもの作業」という言葉は安全確認の代わりになりません。別電源の追加や通路の変更など、小さな差が危険の経路を変えることがあります。

危険予知と役割分担

作業前に対象回路・図面・電圧、停電範囲、別電源、作業者の資格、使用工具、保護具、指揮者と連絡方法を確認します。施工中に条件が変われば作業を止め、電源や保護範囲を再確認します。

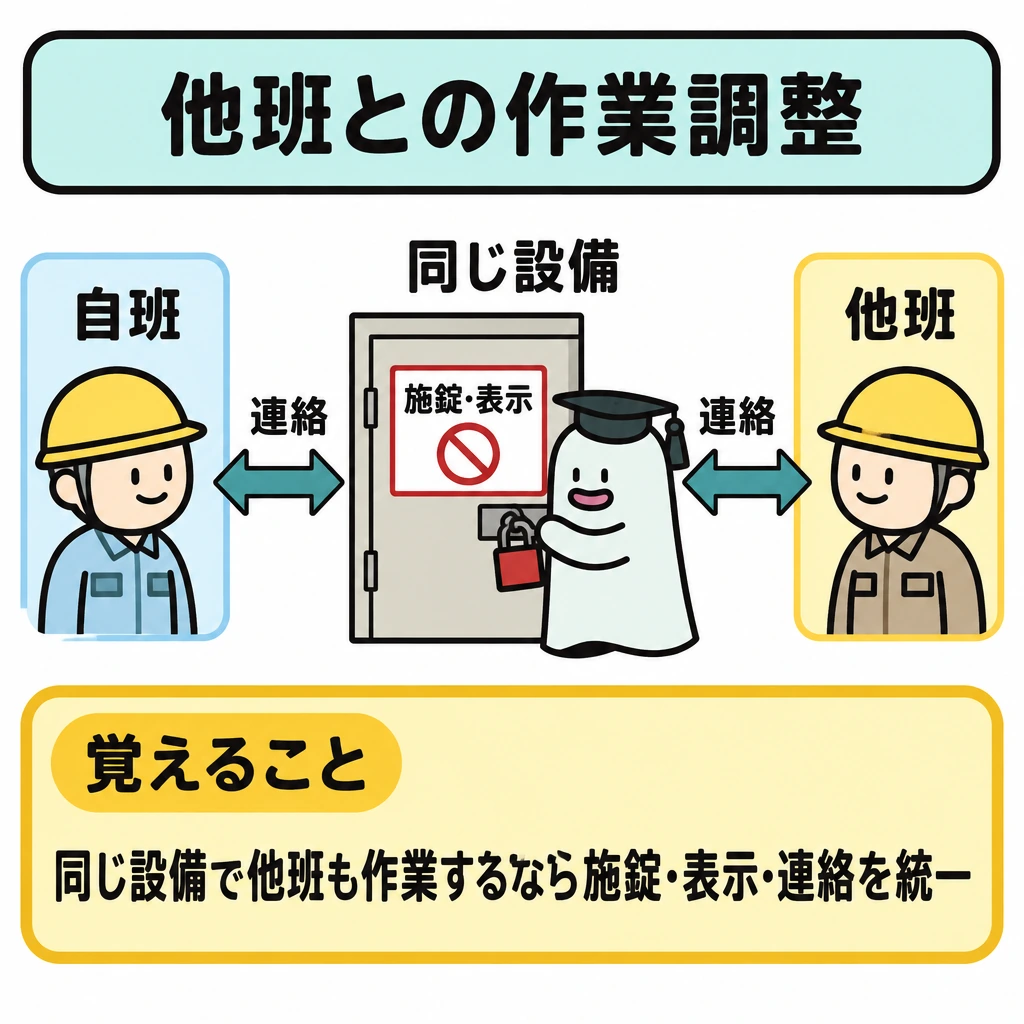

同じ設備で他班が作業する場合は施錠・表示・連絡を統一します。事故時の通報と救護を準備し、感電者へ直接触れる前に電源を遮断します。

基本の仕組み

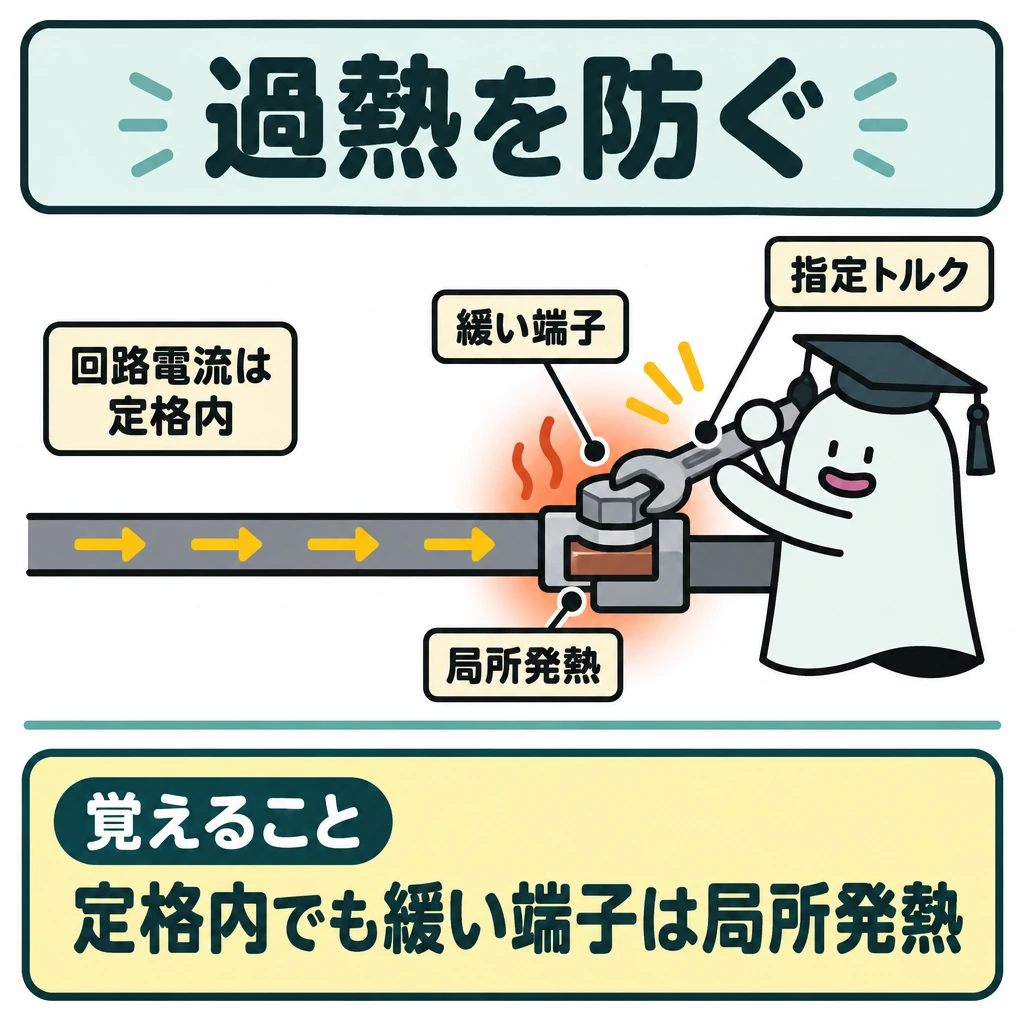

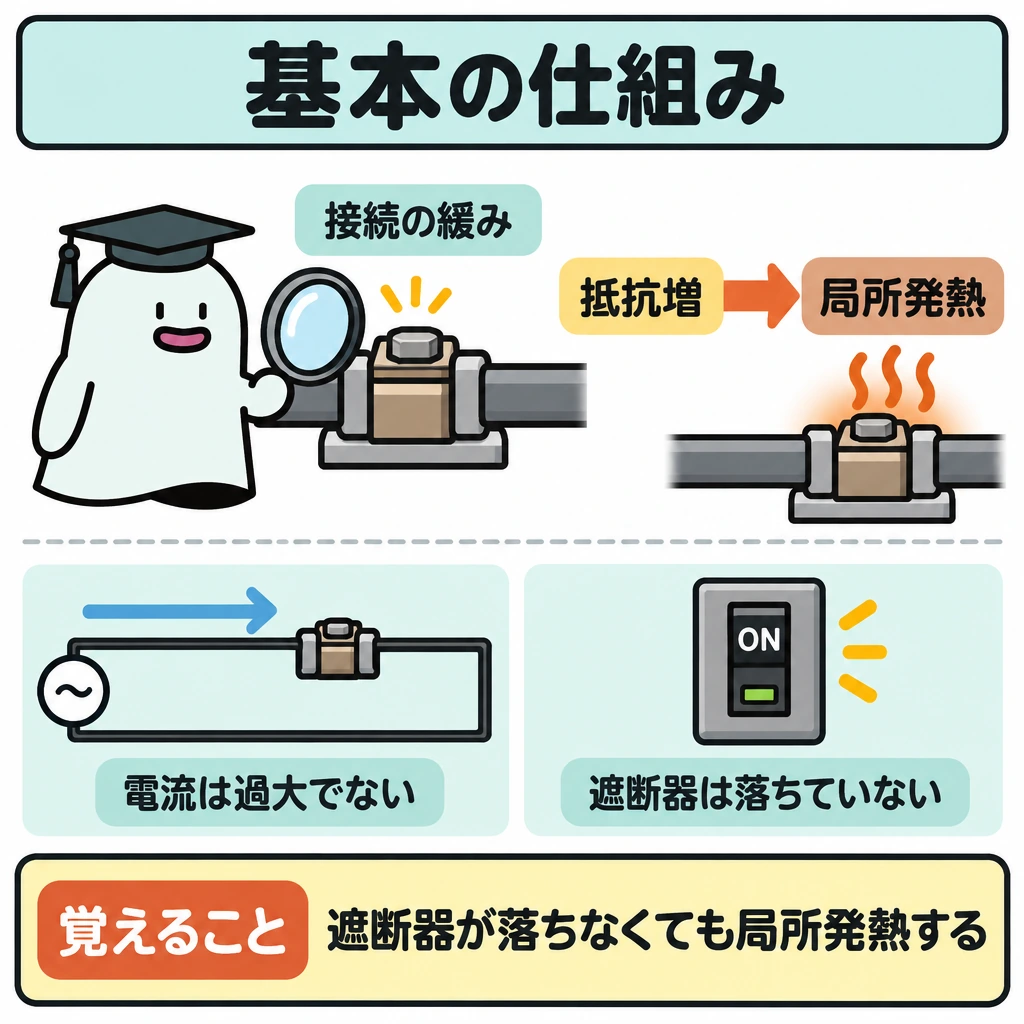

金属ケースへの漏電は接触による感電の危険につながります。一方、接続が緩んで抵抗が増えた部分は、回路全体の電流が過大でなくても局所的に発熱することがあります。

絶縁・接地・保護装置・適切な接続・点検は、それぞれ異なる原因へ対応します。I²Rの関係を思い出すと、電流と抵抗の両方が発熱に影響すると説明できます。

遮断器が落ちていないから異常発熱はない、という判断は誤りです。保護装置が検知する条件と、すべての事故原因が一致するわけではありません。

短絡・地絡・過熱を防ぐ

短絡には相間・極間の接触、地絡には電路と大地側の接触が関わり、過負荷は正常経路の電流が許容を超えて続く状態です。電線の許容電流と遮断器の定格・遮断容量を合わせ、接続箇所は指定トルクや圧着条件を守ります。

緩い端子は回路全体の電流が定格内でも局所的に発熱し得ます。絶縁損傷、水分、粉じん、可燃物との距離も確認します。施工後の絶縁・導通・保護動作試験と定期点検を事故防止につなげます。
