配線図・技能（第一種電気工事士）

基本の仕組み

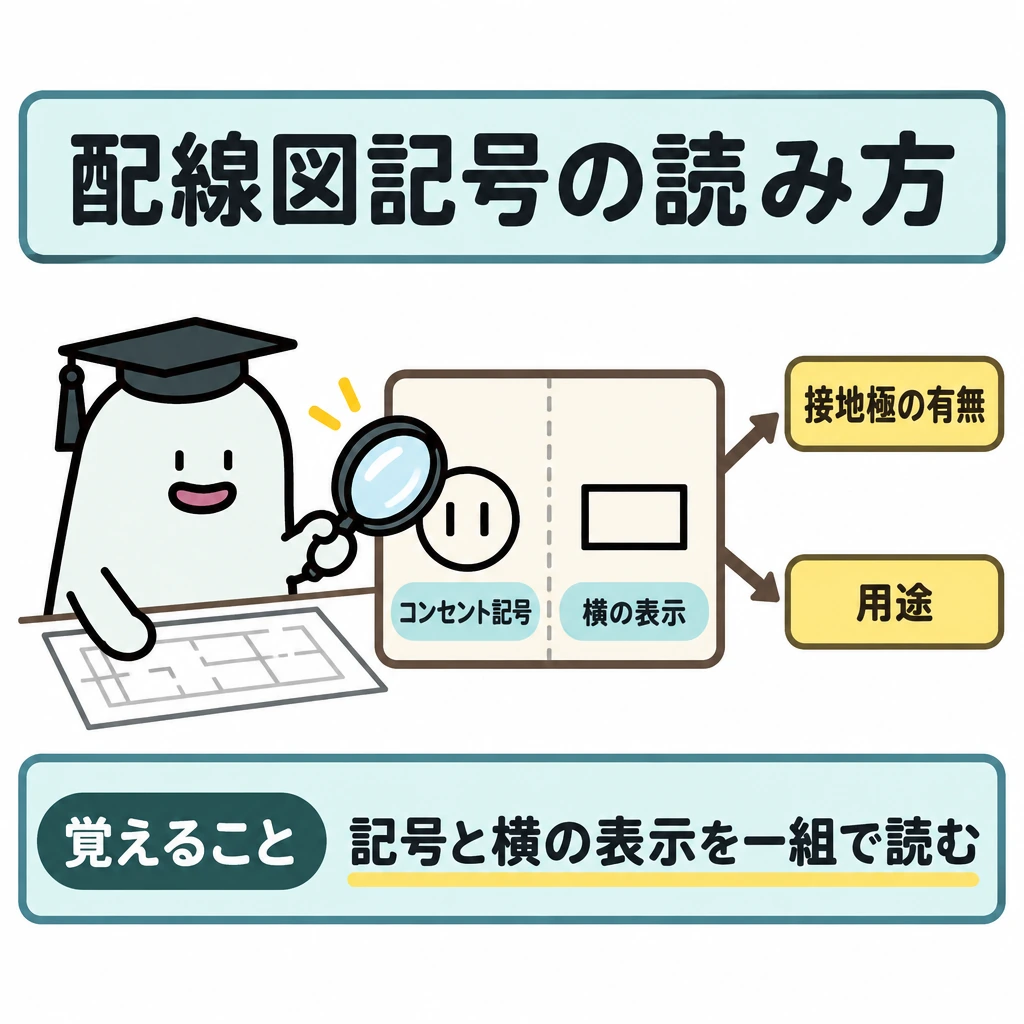

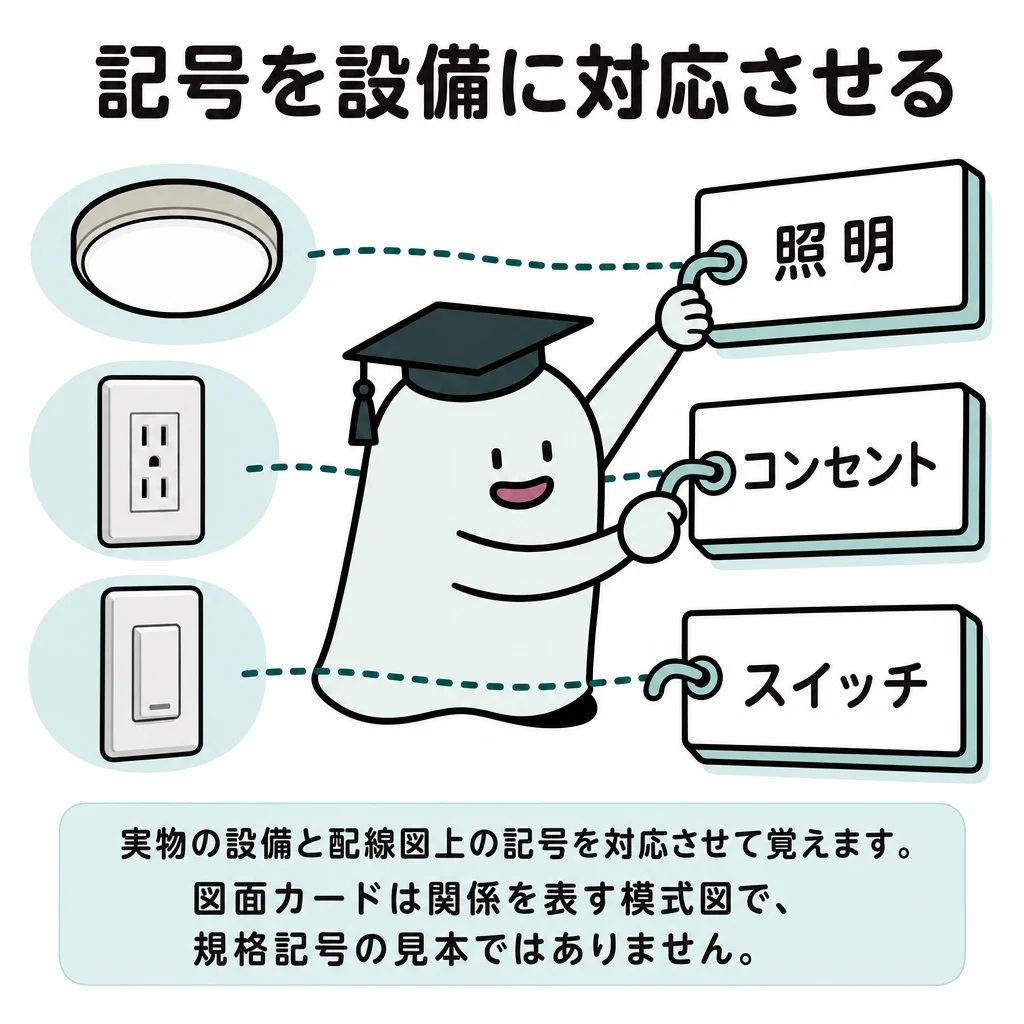

よく似たコンセントの記号でも、文字や補助表示で接地極の有無や用途などが変わります。外形だけを見て即答せず、記号の横にある表示まで一組で読みます。

図記号は共通の約束で情報を短く表す仕組みです。図面に固有の記号は凡例や注記に説明されるため、記憶だけでなくその図の説明を確認します。

図上の線の交差が、必ず電気的な接続を意味するとは限りません。接続点の表示や線の描き方を読み、位置が近いこととつながることを分けます。

学科の二つの図面と接点

第一種の学科では、シーケンス制御の展開接続図と高圧受電設備の単線結線図が主な配線図です。JISの図記号、文字記号、凡例、電源・負荷の向きを読んでから個別機器へ進みます。技能候補問題の施工図は別の目的で読む図面です。

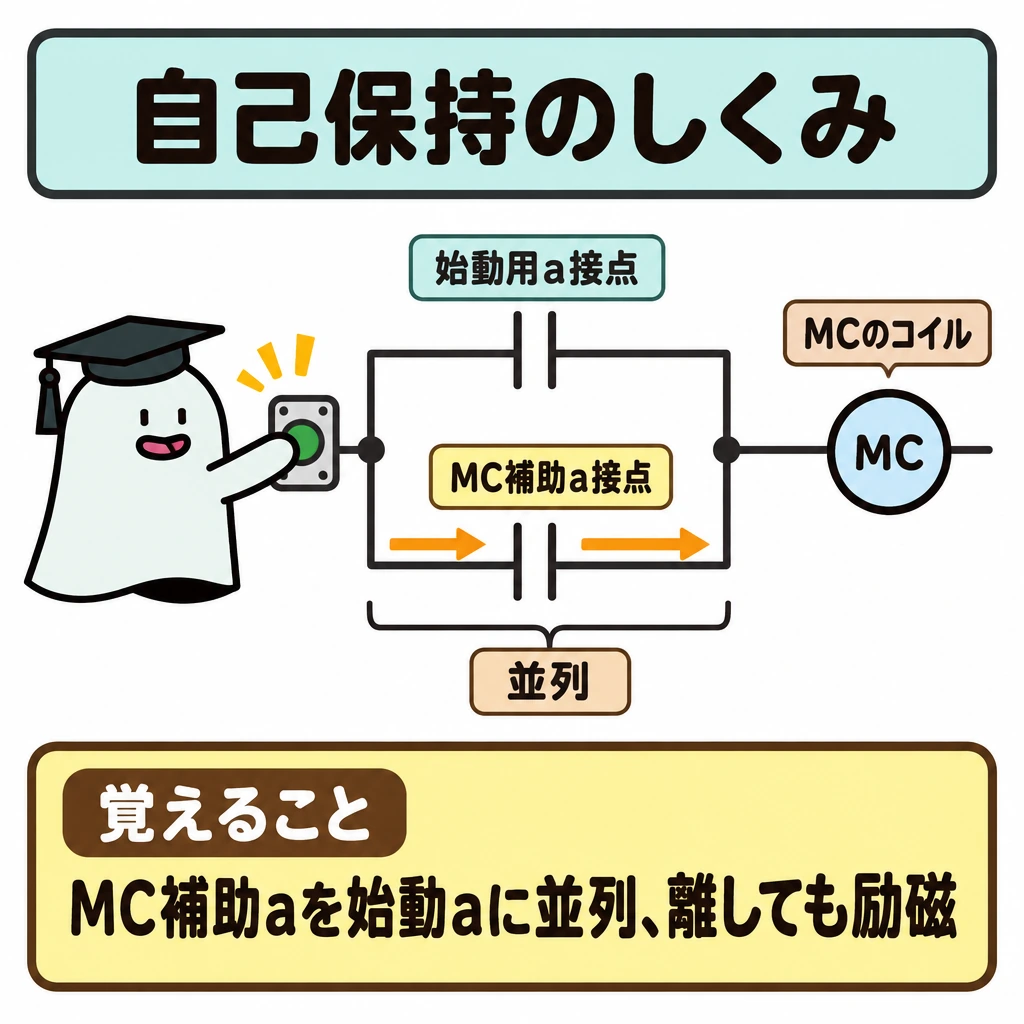

制御接点にはメーク接点（a接点、動作時に閉）とブレーク接点（b接点、動作時に開）があります。限時継電器（TLR、タイマ）では「限時動作・瞬時復帰」と「瞬時動作・限時復帰」を分けます。過去の公表問題（令和元年度 問42など）は、タイマのb接点の図記号と名称まで問います。

基本の仕組み

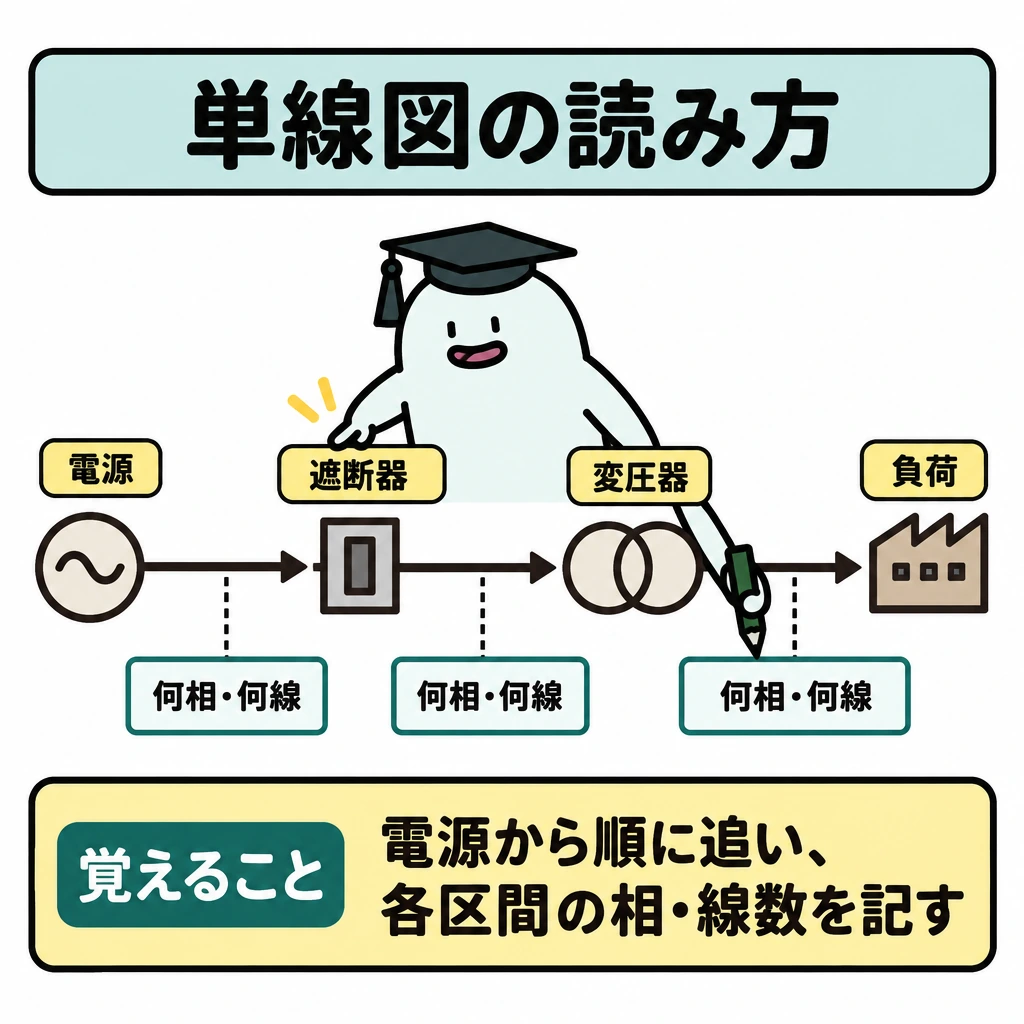

電源から遮断器、変圧器、負荷へ順に指で追い、各区間に何相・何線の回路があるかを書き込みます。分岐した先の負荷も、どの保護装置の下にあるかを確認します。

全体の電力の流れと機器の役割を先に読むと、定格値や接地、計器の取付け位置が整理できます。細かい結線を読む前の案内図として使います。

単線図の線の本数を、そのまま材料の心数として数えるのは誤りです。施工に必要な一本ずつの電線は、回路方式と接続条件から展開します。

高圧受電の主回路と計測

単線図は三相3線を一本の線で代表します。引込から地絡継電装置付き高圧交流負荷開閉器（PAS・UGS）、電力需給用計器用変成器（VCT）、主遮断装置、変圧器、低圧分岐へ追い、避雷器（LA）・変流器（CT）・計器用変圧器（VT）・継電器・電力量計（Wh）の位置と主回路との関係を読みます。

令和8年度上期の出題例（問41〜50）は1枚の単線結線図の10箇所で、零相変流器（ZCT）の役割、CVTケーブルの断面、VTの役割、断路器（DS）の開閉条件、機器と接地線の最小太さ、CTの端子記号、絶縁耐力試験の器材、図記号、配線用遮断器（MCCB）の目的を問いました。機器ごとに関わる区間の電圧・電流・事故を書き込みます。

基本の仕組み

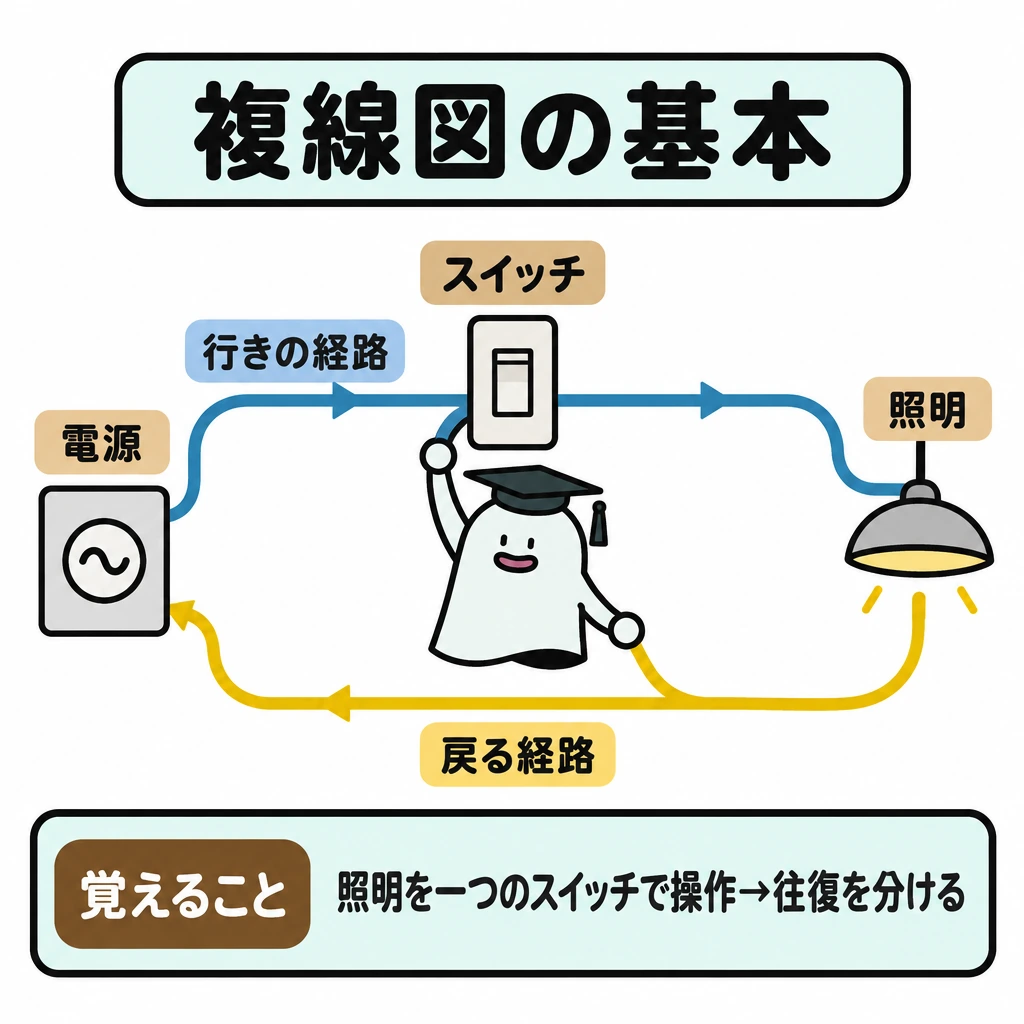

一つのスイッチで照明を操作する回路なら、電源からスイッチを経由して照明へ行く経路と、照明から戻る経路を分けて描きます。線を増やす前に、各線の役割を言葉にします。

器具の端子表示、電源側の区別、接地線、施工条件を順に対応させます。色分けする場合も、色を塗ること自体より同じ接続点を正しく結ぶことが目的です。

単線図に一本あるから複線図でも一本、とは限りません。必要な心線数は回路の機能と経路から決まり、図面上の線の長さだけでは数えられません。

単線から導体・制御線へ

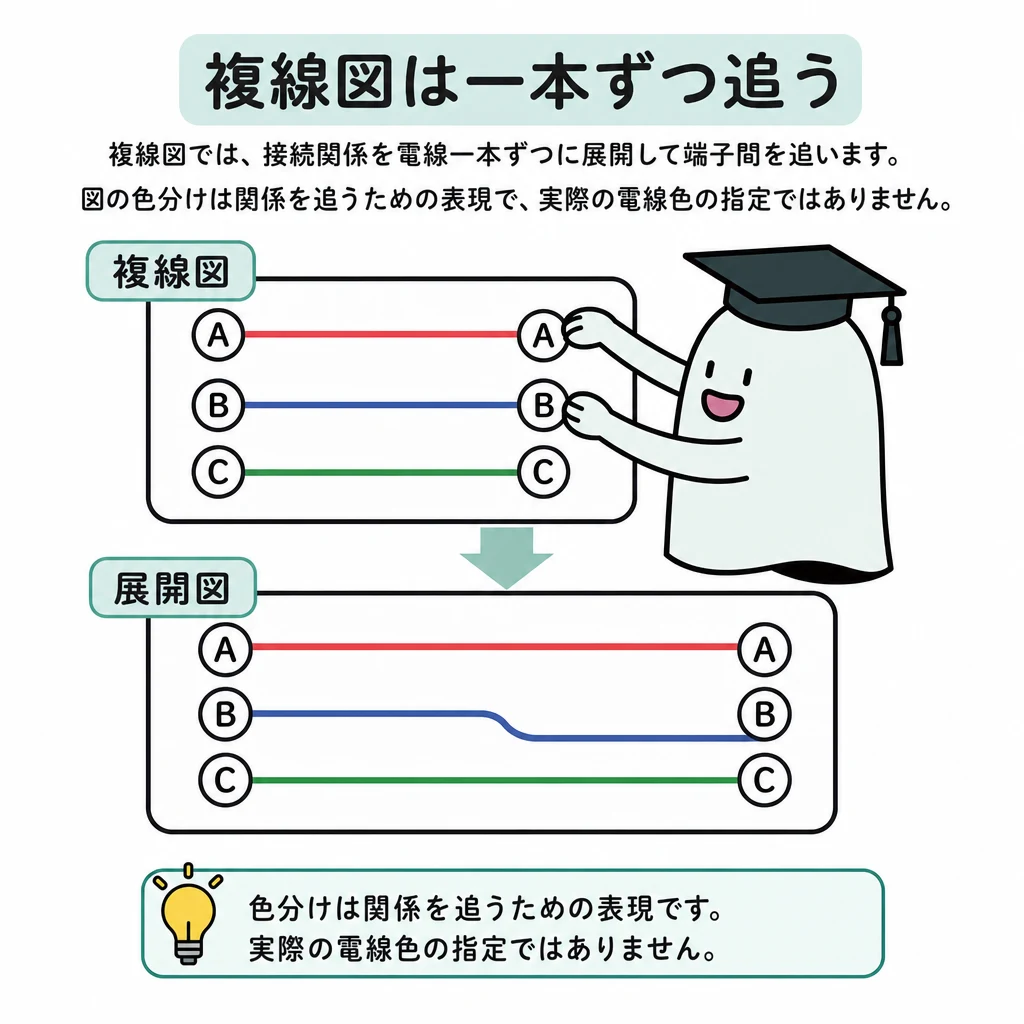

複線図は電源の非接地側と接地側、スイッチ、負荷、接地線を導体ごとに展開します。器具の操作線と電源線を分け、接続点は端子・電線の関係を追います。単線図上の一本をそのまま一心と数えません。

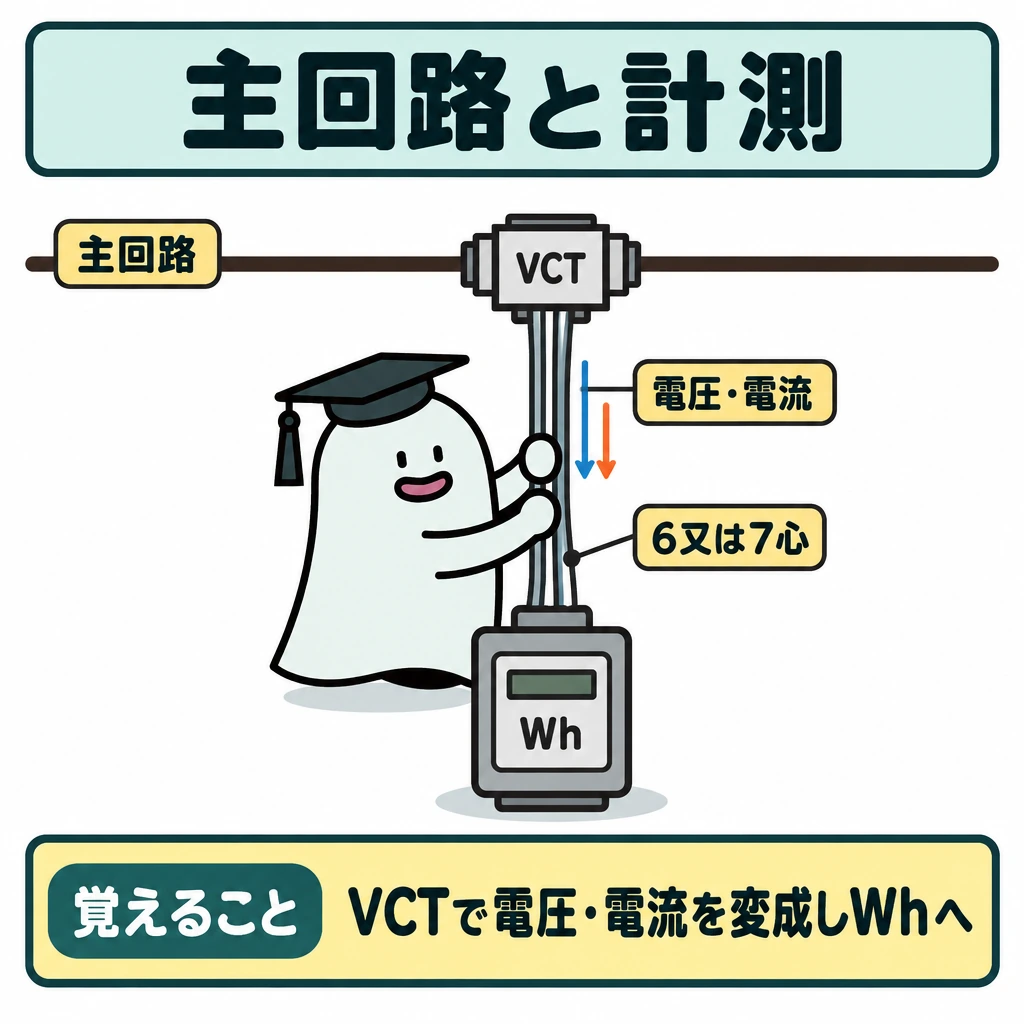

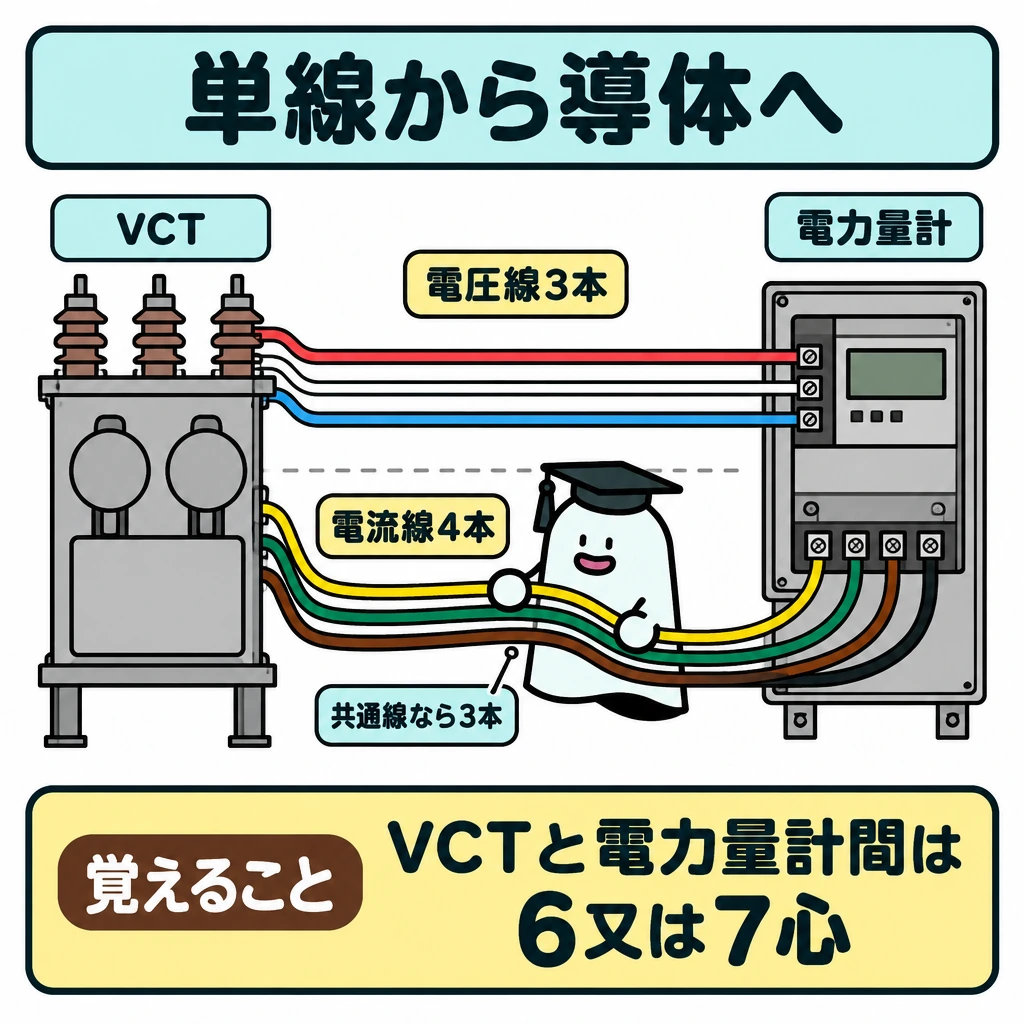

学科の高圧受電図では、VCTと電力量計の間を計量用の二次配線として読みます。VT側の電圧線P1・P2・P3の3本と、CT側の電流線1S・1L・3S・3Lの4本（共通線にすれば3本）で、過去の公表問題（令和3年度 問43など）は心線数を「6又は7」とします。主回路が3線だから3心、とは決めません。

基本の仕組み

同じ器具配置でも、接続方法や電線の指定が変われば必要な材料や処理が変わります。条件文の「どこを」「何で」「どう接続するか」を図中の対象へ対応させます。

図面と文章は役割を分担して条件を示します。候補問題の記憶を出発点にしても、当日の指定事項と矛盾しないかを一項目ずつ照合する必要があります。

以前の練習で使った寸法や接続方法を、条件文を読まずそのまま使うのは誤りです。似た図でも指定が同じとは限りません。

学科図面と技能施工条件

学科の配線図問題は図示位置の機器・導体・工法を選ぶ問題、技能候補問題は当日の施工条件に従って作品を作る問題です。学科では図記号と機器の用途・定格・保護範囲を、技能では支給材料・接続・寸法・端子番号を読みます。

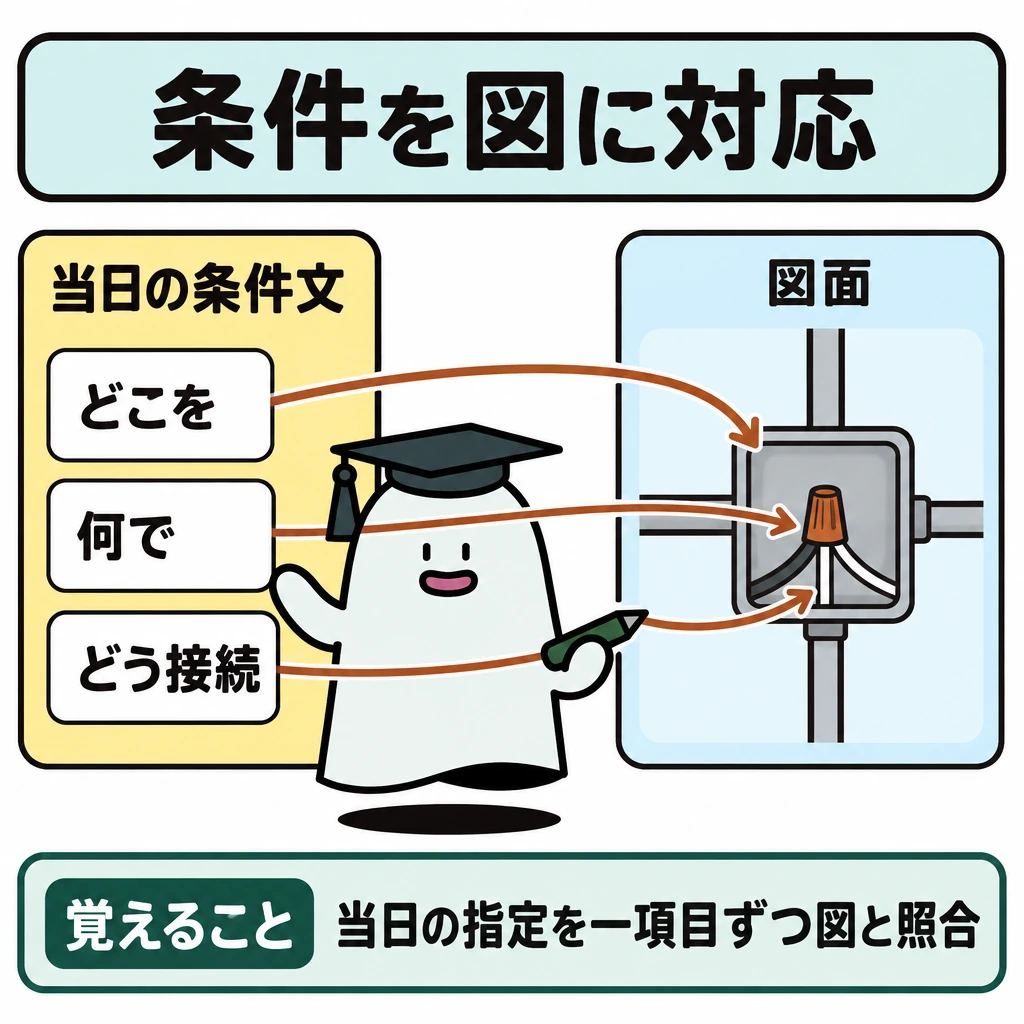

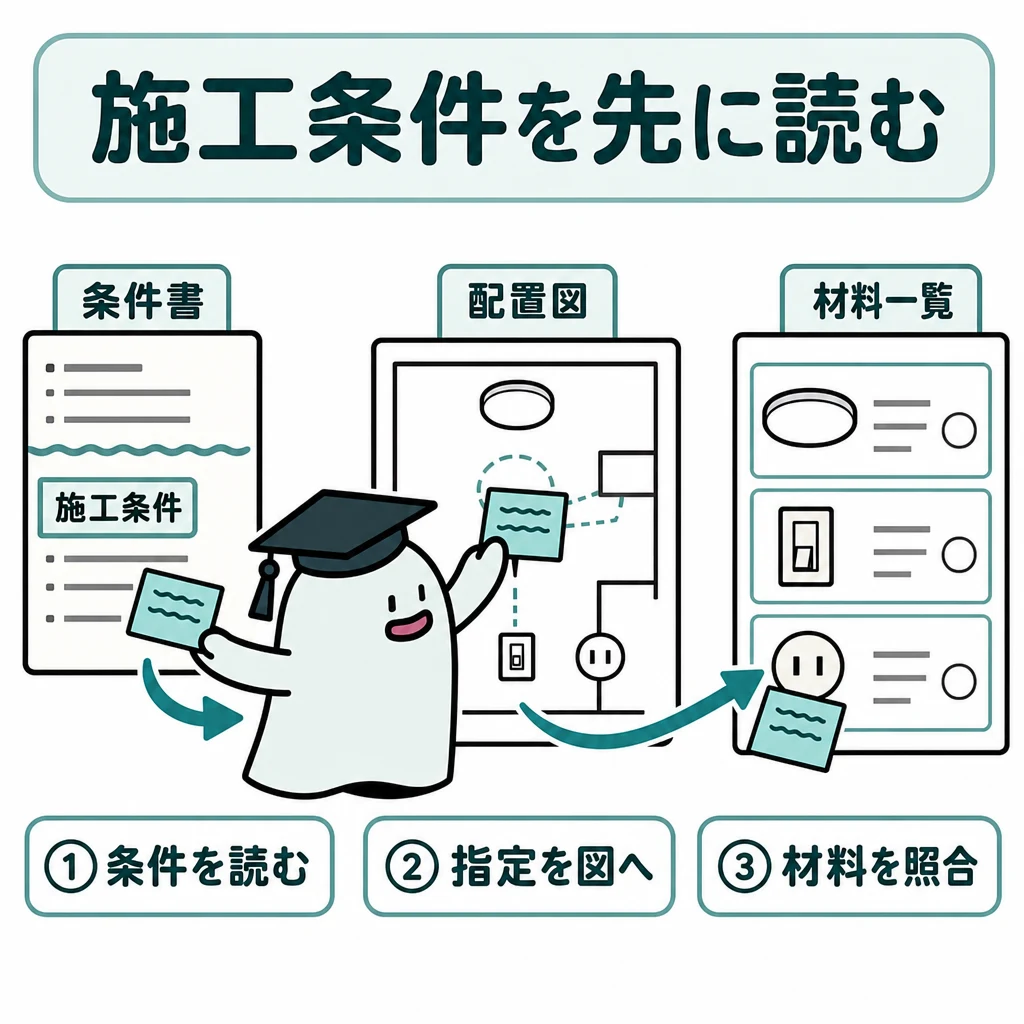

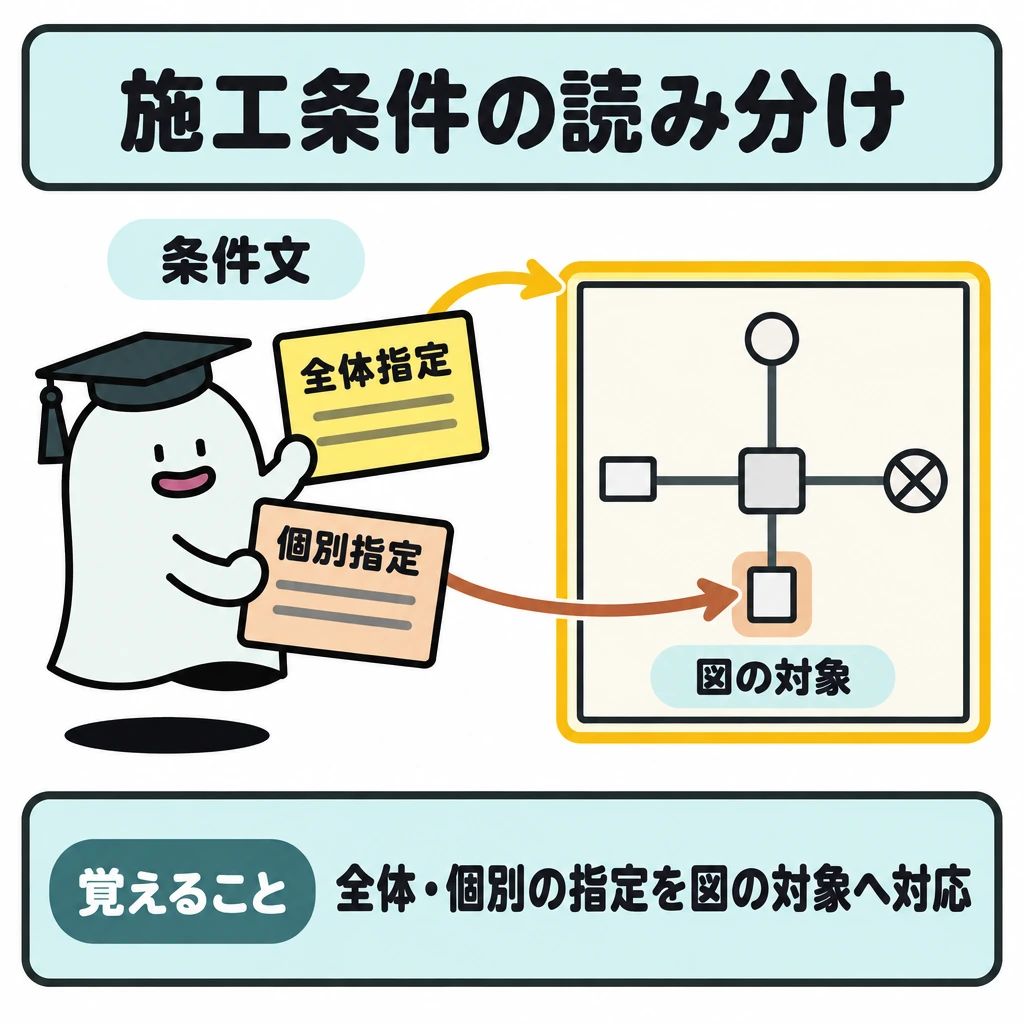

条件文は全体にかかる指定と個別箇所の指定を分けます。電圧、器具、電線の種類・太さ・心数、接続方法、位置・寸法、欠陥基準を図の対象へ対応させます。候補問題の図だけで当日の追加条件を確定しません。

基本の仕組み

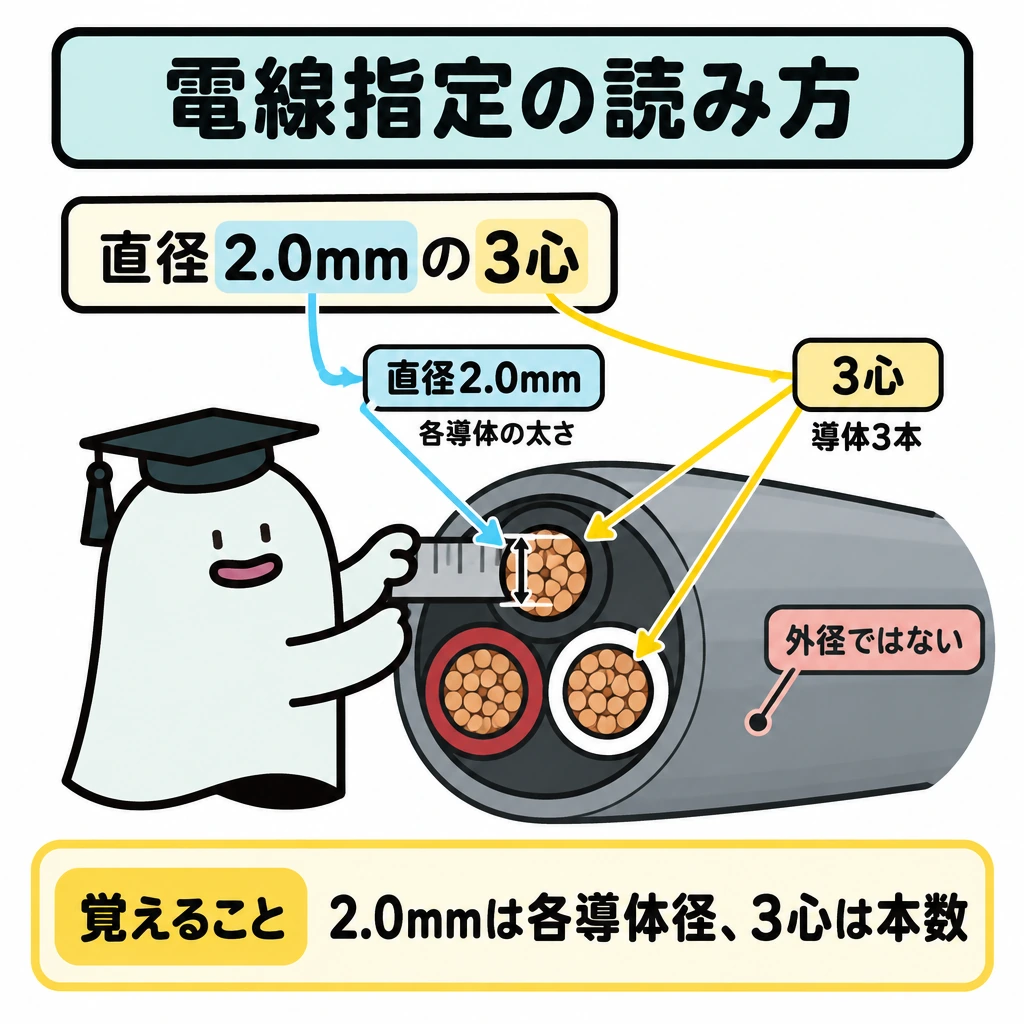

「直径2.0mmの3心」という表示なら、2.0mmは各導体の太さ、3心は導体の本数です。ケーブル全体の外径が2.0mmという意味ではありません。

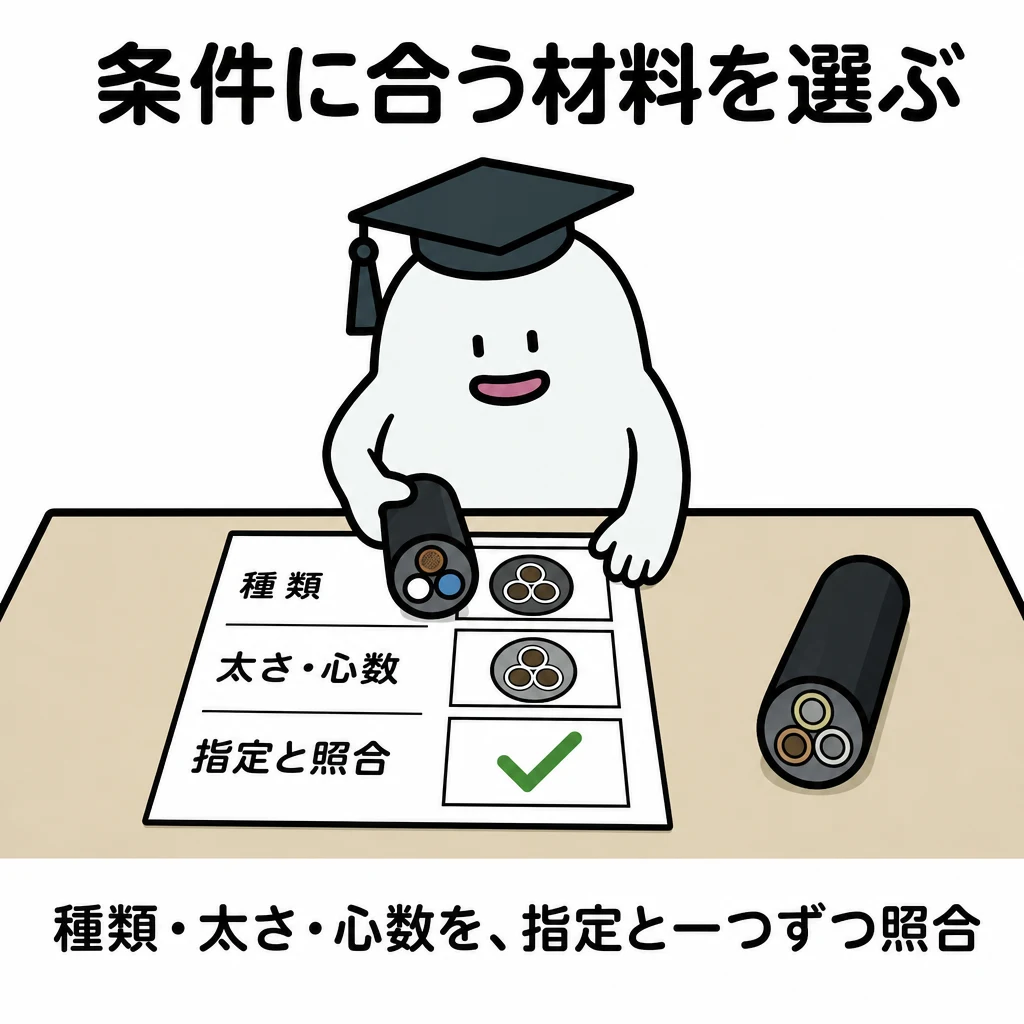

電線の種類は用途や絶縁などの性能、太さは導体の仕様、心数は回路に用意できる線の本数を表します。図の各区間に指定を書き込むと、異なる材料を使う場所を分けられます。

太いものや心数の多いものなら指定の代わりになる、と自己判断しないようにします。技能では問題の指定と一致する材料を使うことが必要です。

導体・絶縁・遮へいを識別

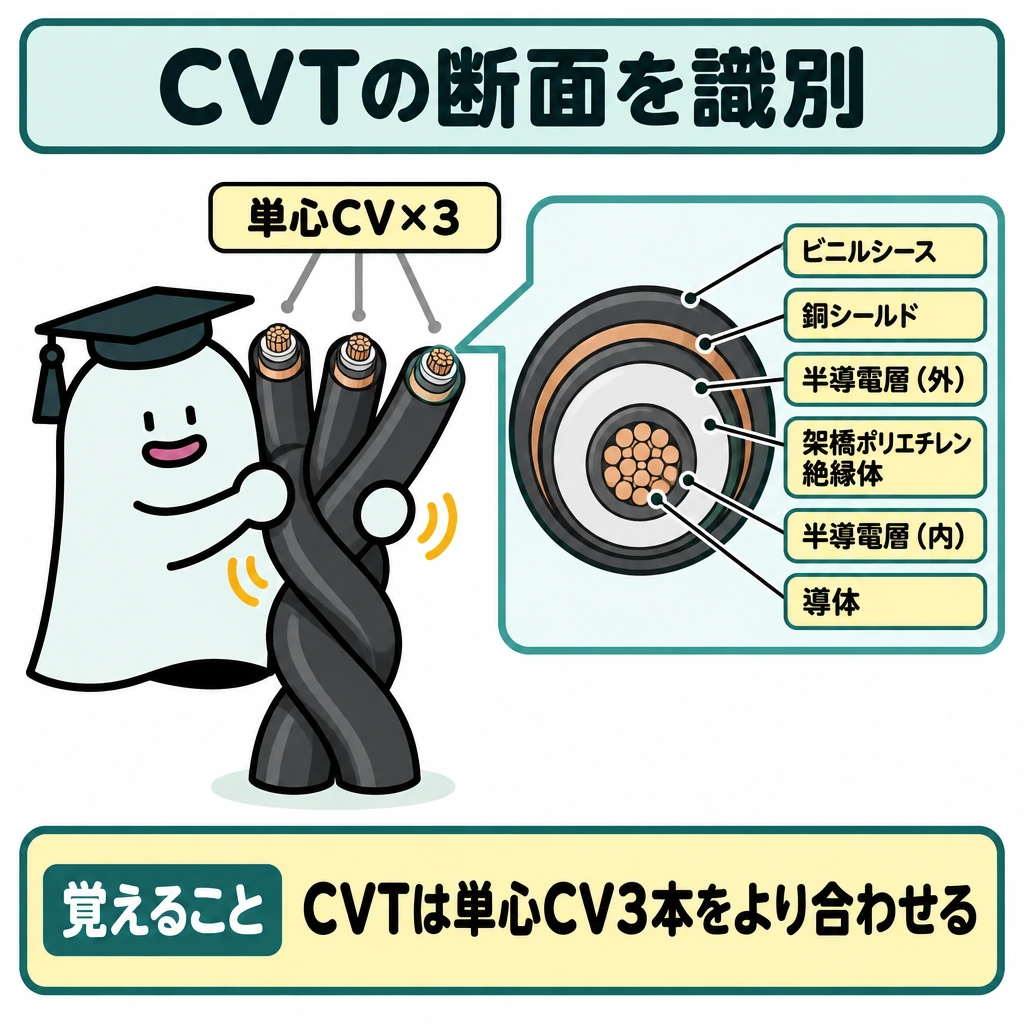

図面指定のIV・VVF・CV・CVTは、種類、電圧、導体断面積、心数、シース・遮へい構造を確認します。CVTは単心CVケーブル3本をより合わせた構造です。高圧用の各心は、導体、内部半導電層、架橋ポリエチレン絶縁体、外部半導電層、銅シールド、ビニルシースの順に断面を読みます。

令和8年度上期の出題例（問42）は、CVTケーブルの断面図を選ばせます。導体が中心にあるだけでは判別できず、半導電層・銅シールドの有無と、3心をどうまとめるかまで見ます。低圧のVVFやビニル絶縁の断面と、高圧のCVTを混同しません。

基本の仕組み

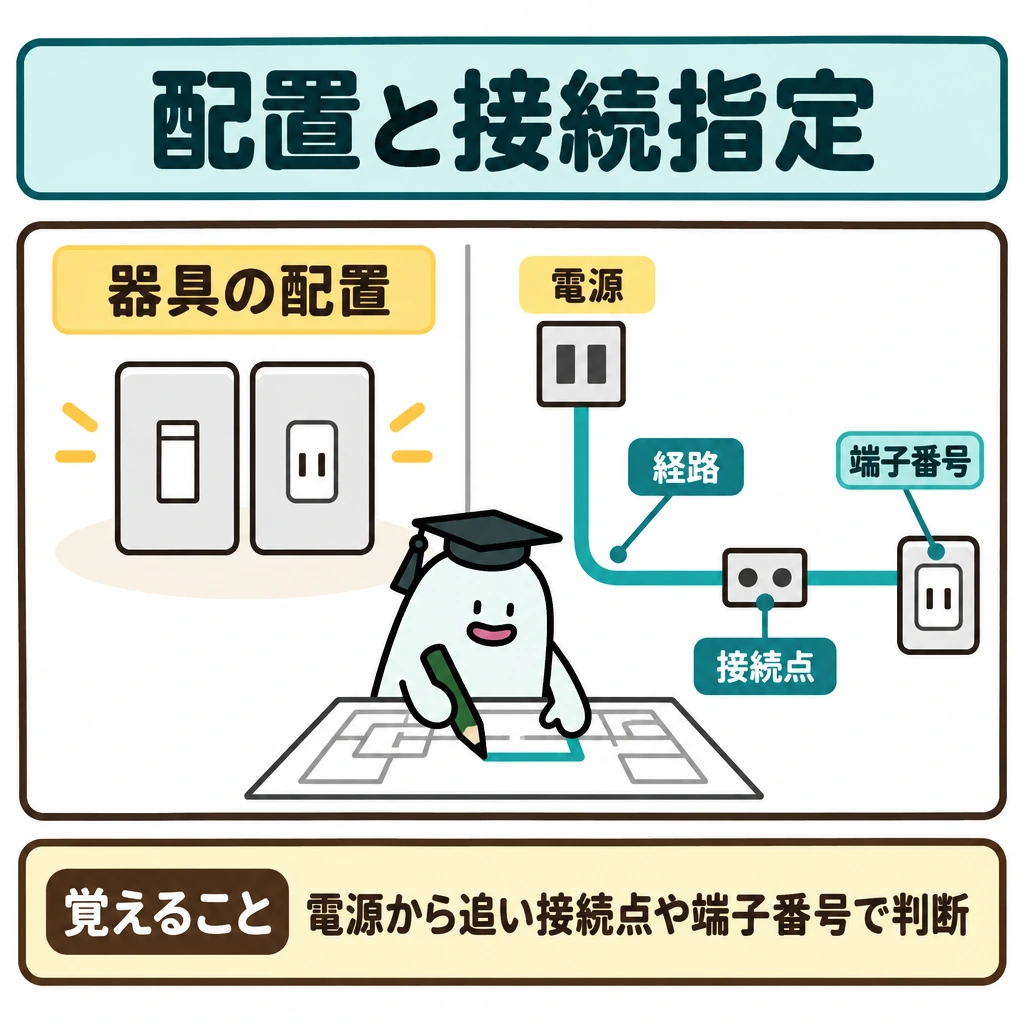

二つの器具が隣に描かれていても、直接つながるとは限りません。電源から経路を追い、接続点や端子番号の指定によって相手を決めます。

配置は材料の長さや取り回しに、接続指定は回路の機能に関係します。複線図と施工条件を照合することで、見た目と機能の両方を満たす計画になります。

きれいに並んでいれば正しい回路とは限りません。逆に電気的な接続が正しくても、配置や寸法の指定に合わない作品は別の不適合が残ります。

電源・負荷・制御の接続

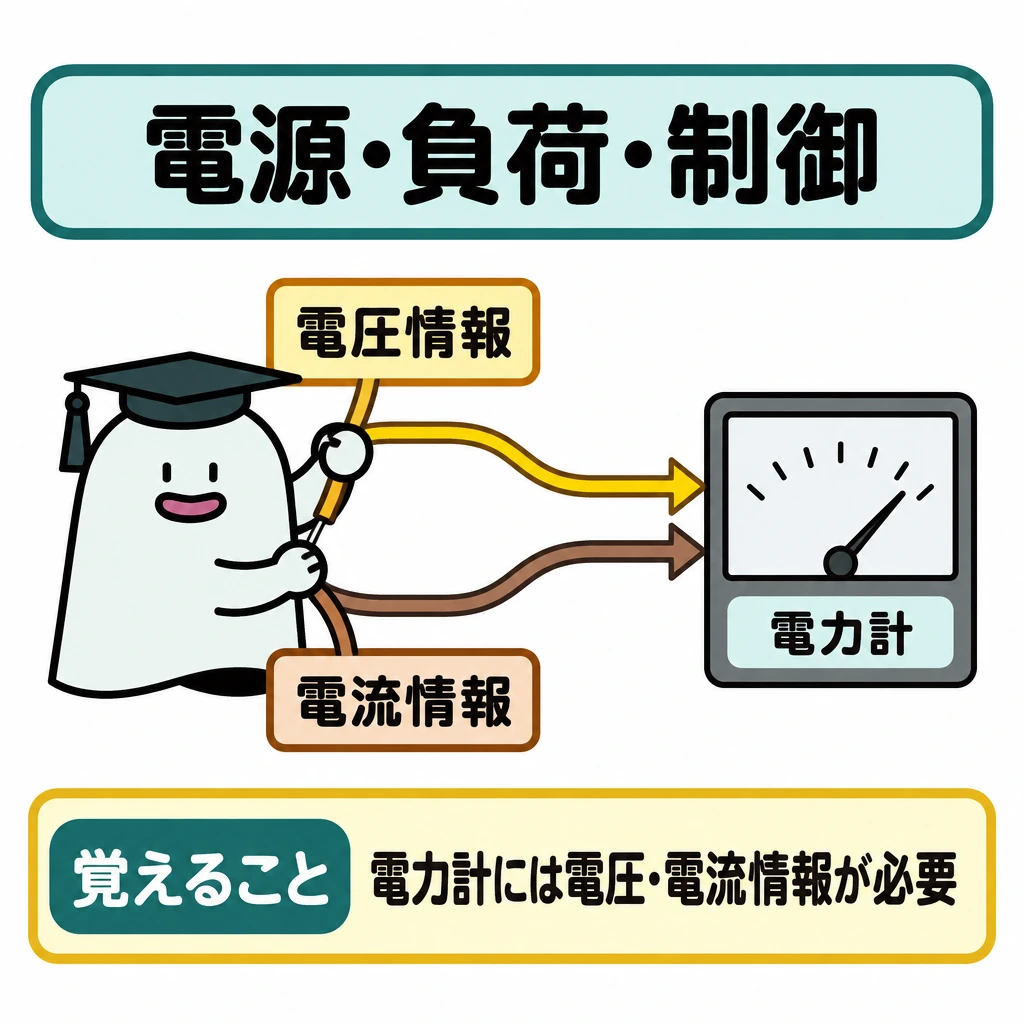

受電設備の図では主回路と計測・制御回路を分け、変圧器の一次と二次、電圧計・電流計・切換スイッチの接続を追います。電力計や電力量計には電圧情報と電流情報の両方が必要です。

技能の器具配置図では器具の物理的位置と電気的な接続先を分けます。2箇所操作の3路スイッチ、表示灯の点灯条件、コンセントの接地側・非接地側などは、端子と動作の両方で確認します。

基本の仕組み

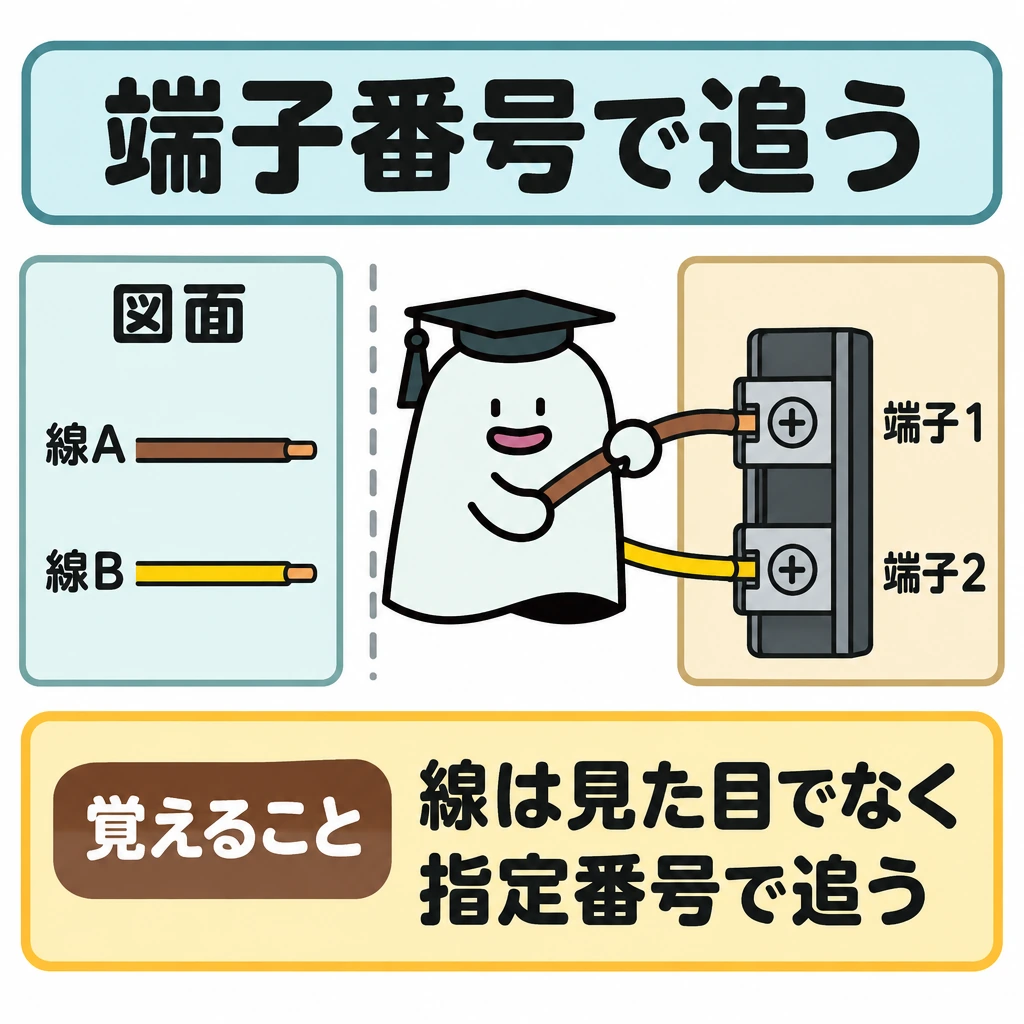

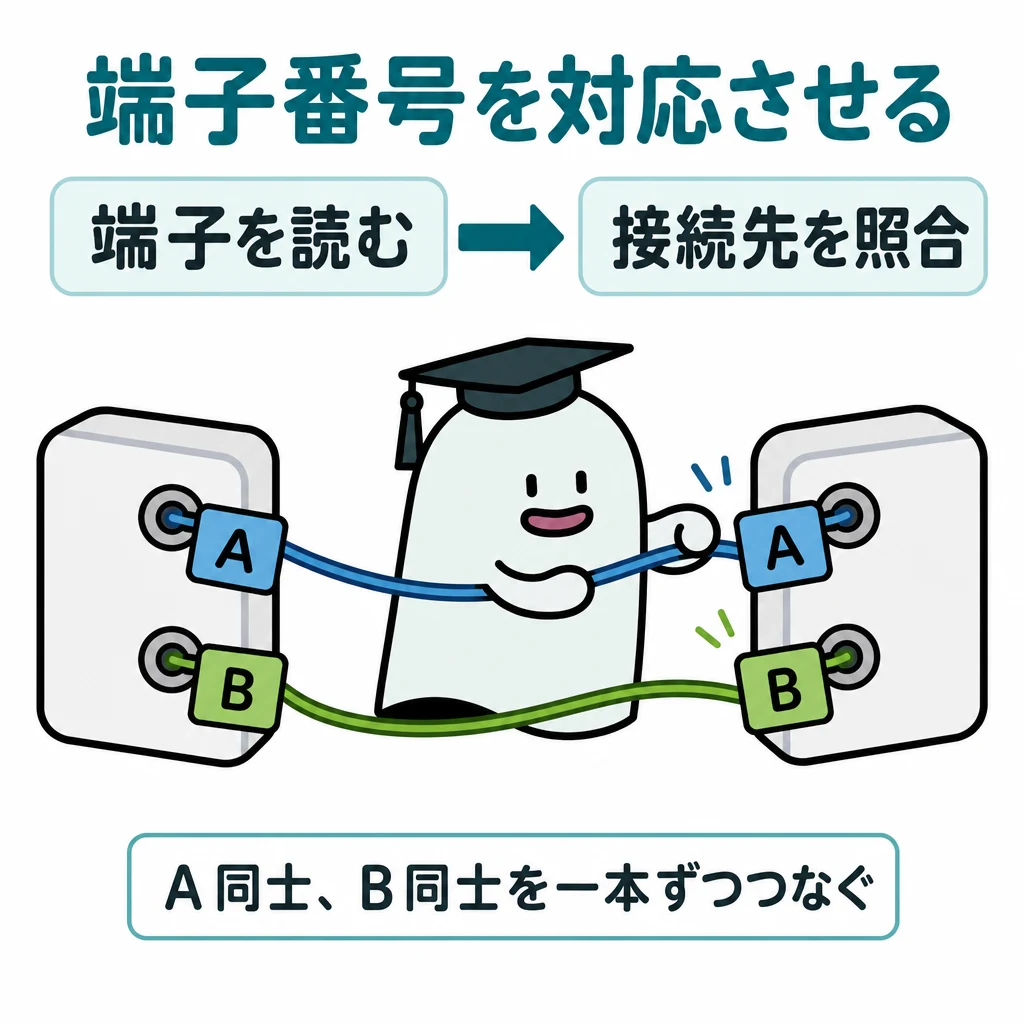

図面で線Aが端子1、線Bが端子2へ指定されている例なら、線の見た目の位置ではなく指定番号を基準に追います。器具を回転して見ると左右が逆になる場合にも番号が手掛かりです。

端子番号は図面・器具・接続線を結ぶ共通の識別子です。一覧に「電源側の線」「経由端子」「行き先」を並べると、経路を最後まで照合できます。

端子が一つずれただけでも、回路の意味は変わります。また、端子台の内部接続を確認せず、隣同士が導通していると推測しないようにします。

CTの極性と端子番号

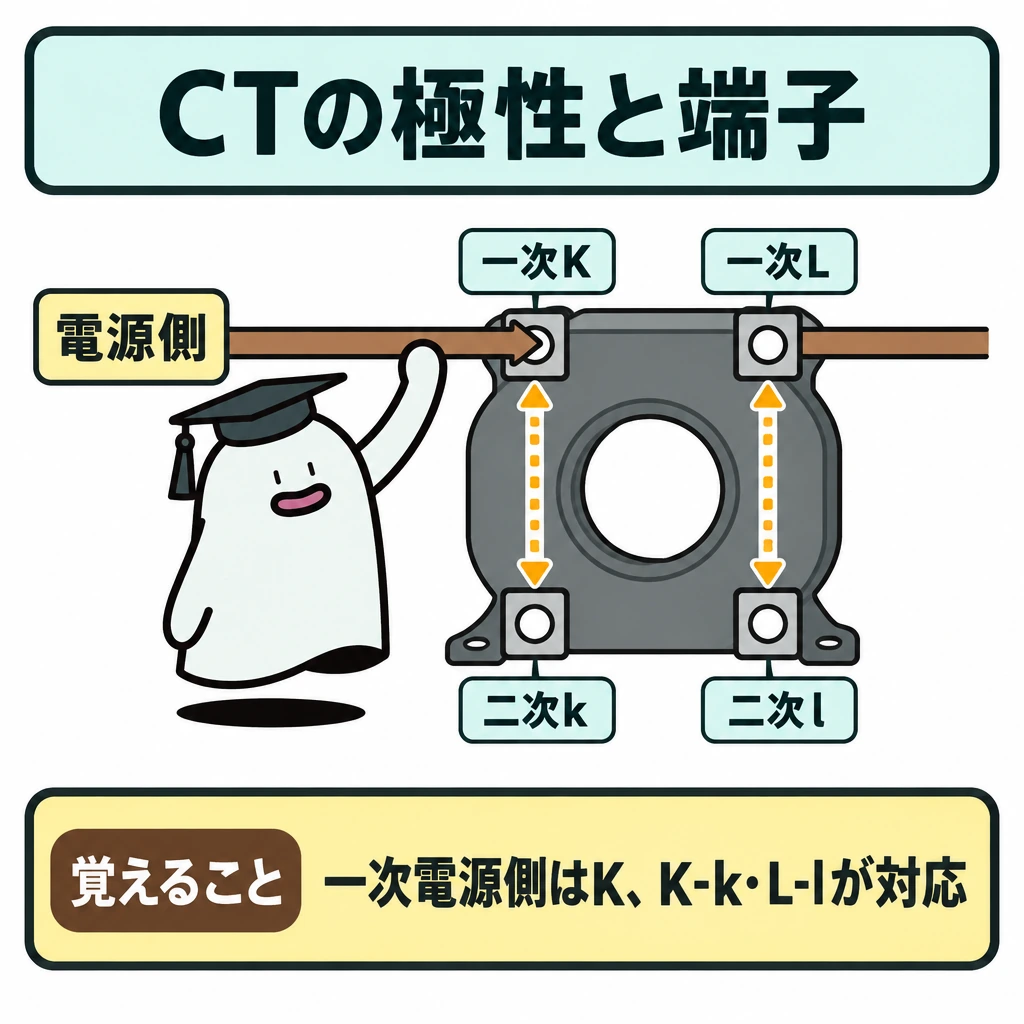

端子台では番号と導体の行先を一対一で照合します。CTの一次端子K・Lと二次端子k・lは対応する極性を示し、一次は電源側がKです。保護・計量回路では向きと組合せを図記号で読みます。令和8年度上期の出題例（問46）はCTの端子記号の組合せを選ばせます。

CT二次は一次通電中に開放しないことが重要です。過電流継電器（OCR）の試験や計器交換では、電流試験端子のCT側を短絡してから作業します。端子記号は大文字・小文字の違いも含めて読み、図上で隣り合う端子を電気的に同一と決めつけません。

基本の仕組み

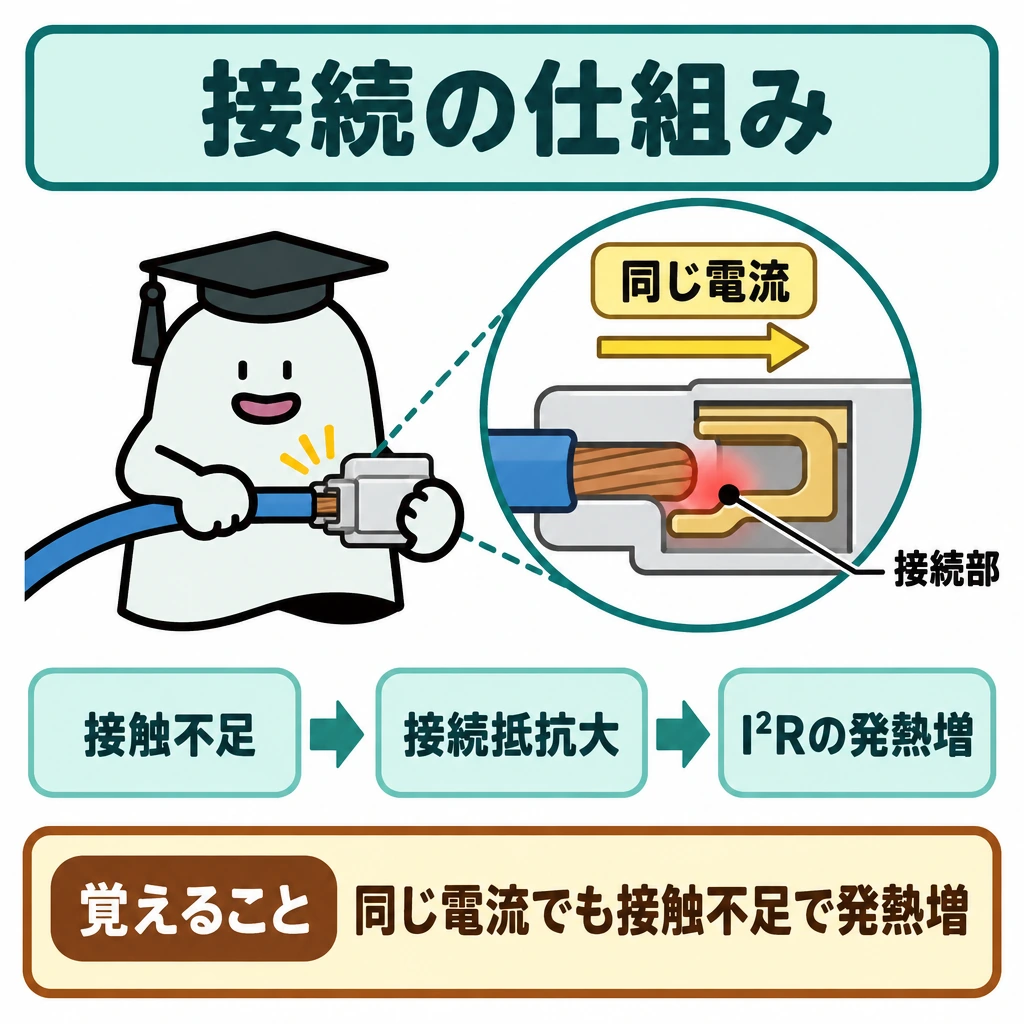

接触が不十分で接続抵抗が大きくなると、同じ電流でもI²Rの発熱が増えます。「回路はつながっているのに接続部だけ熱くなる」という現象を説明できます。

圧着接続、差込形コネクタ、ねじ端子は、それぞれ適合する電線と接続条件があります。導体の種類・本数・サイズを確認して方式を選びます。

差し込めたことや一度導通したことだけで、保持力や絶縁の状態まで合格とはいえません。工具・材料の適合と完成後の状態を別々に確かめます。

接続方式と確認点

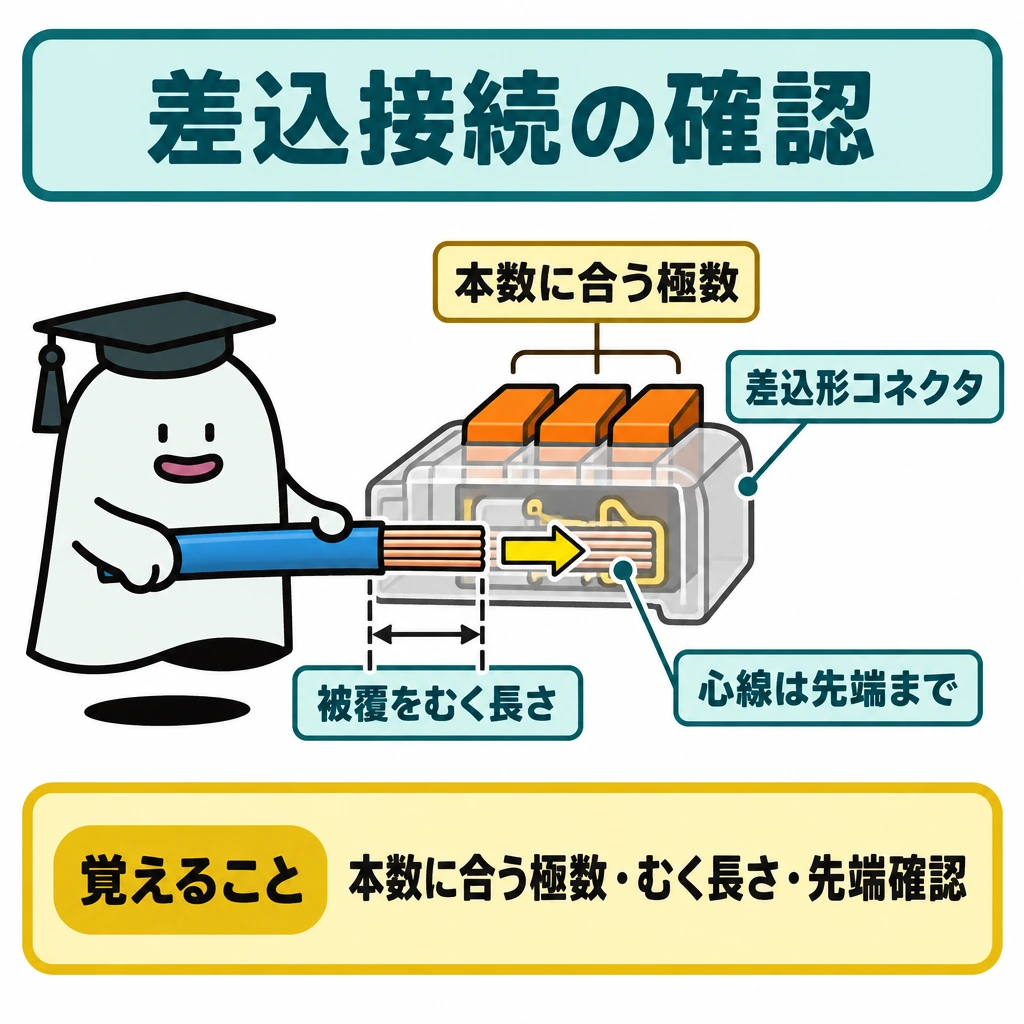

圧着スリーブは導体の本数・太さの組合せに適合するサイズとダイスを選び、接続後の刻印と保持力を確認します。差込形コネクタは電線本数に合う極数を使い、被覆をむく長さと、心線が先端まで差し込まれているかを確認します。

高圧ケーブル端末では圧着だけでなく絶縁・遮へい・防水の処理が必要です。図面の「接続」の一語で低圧の差込接続と高圧端末処理を同じ作業にしません。

基本の仕組み

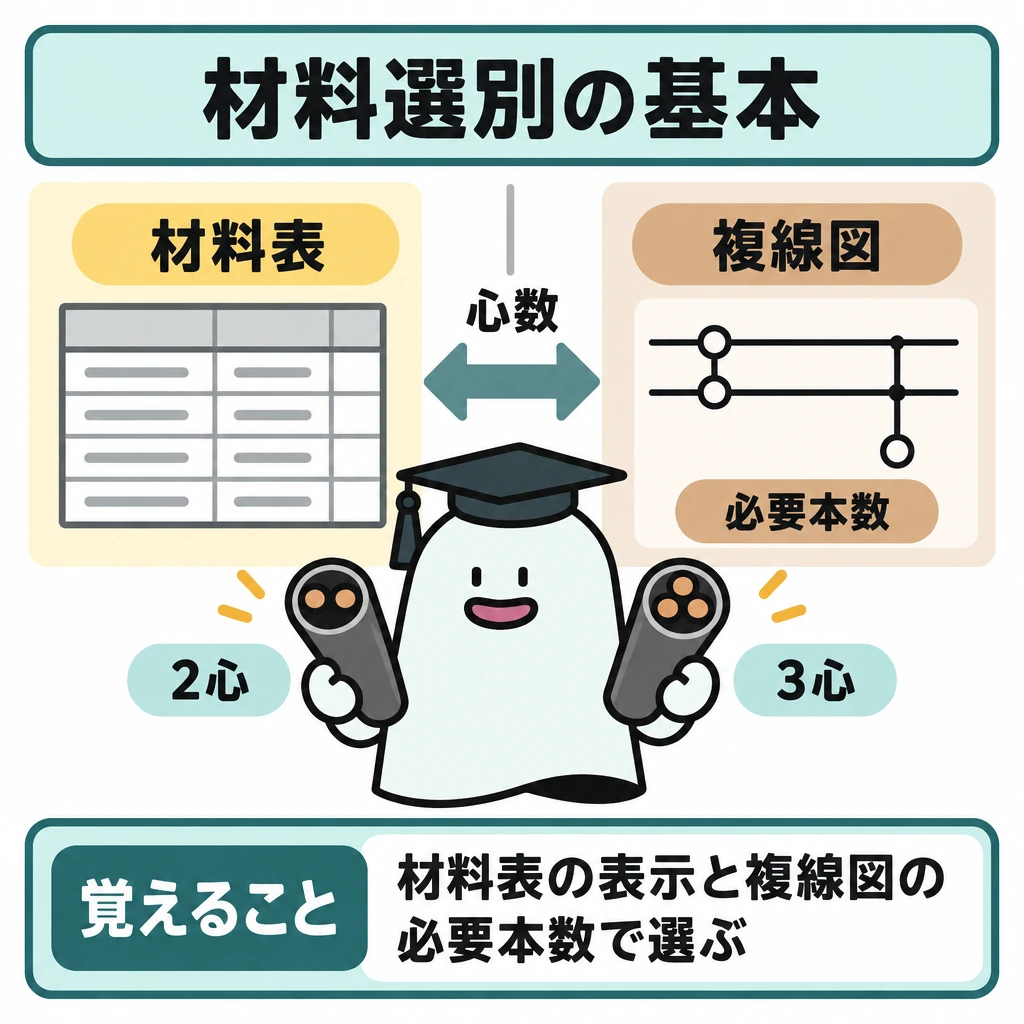

同じ外観のケーブルでも2心と3心では使える導体の本数が違います。材料表の表示と複線図の必要本数を見比べ、余っている材料を感覚だけで選ばないようにします。

種類は絶縁や外装などの性能、太さは導体の仕様、心数は本数を表します。三つを別欄へ書き出すと、一つだけ違う選択肢を見つけやすくなります。

外径が似ている、色が似ているという理由だけで同じ材料と判断しないことが重要です。表示と問題の指定を根拠に選びます。

図面から材料数量へ

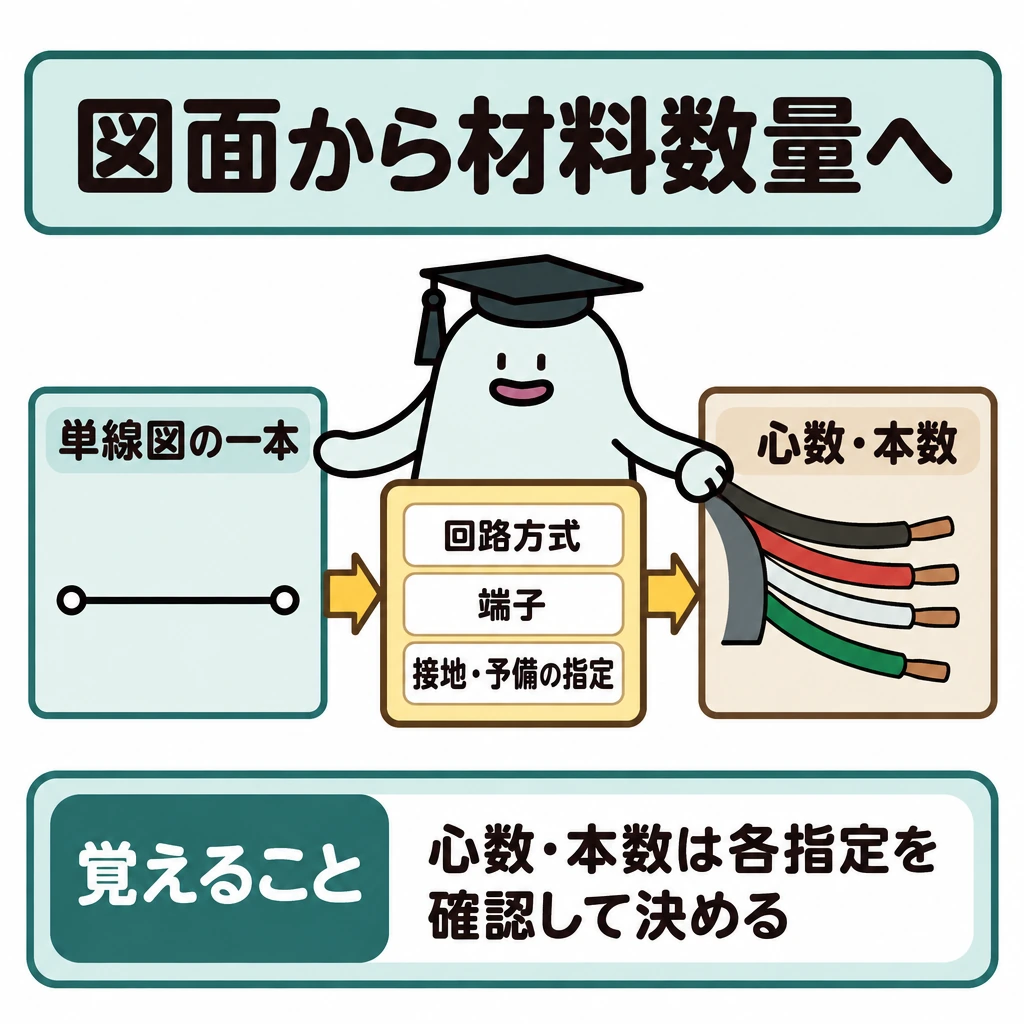

材料は電線・ケーブル、器具、ボックス、管材、接続材料、接地材料に分けて数えます。単線図の線一本だけでケーブルの心数や本数を決めず、回路方式・端子・接地線・予備線の指定を確認します。

高圧受電図では、VCT・CT・VT・LA・高圧交流負荷開閉器（LBS）・高圧カットアウト（PC）・変圧器などを機器記号と役割で対応させます。令和8年度上期の出題例（問45）は機器と接地線の最小太さの組合せも問うため、材料を選ぶ前に電圧・接地工事の種類・機器定格を確認します。

基本の仕組み

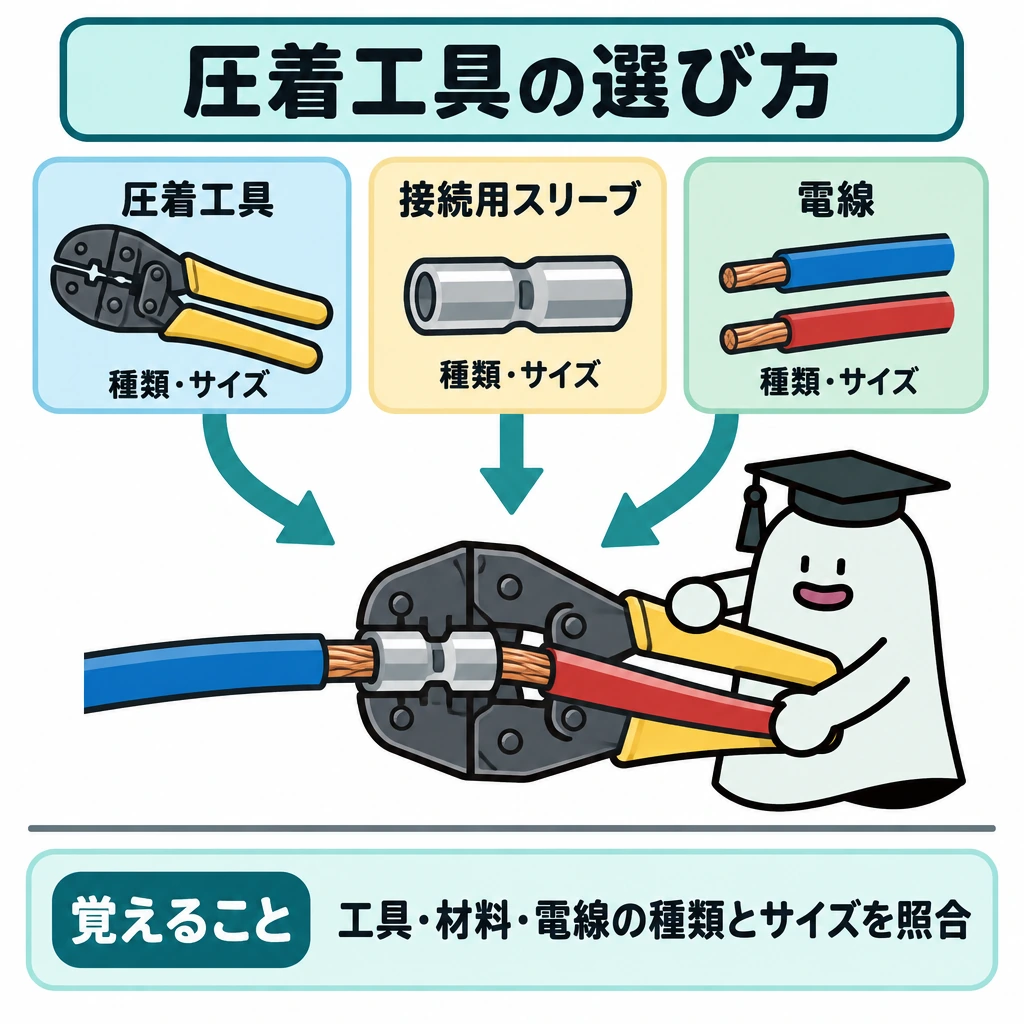

電線の被覆を取り除く作業にはストリッパ、接続用スリーブを所定の形に圧縮する作業には適合する圧着工具を使います。ペンチで強くつぶすことと圧着は同じではありません。

圧着は工具・接続材料・電線の組合せで必要な接続性能を得る方法です。工具の用途だけでなく、対応する種類やサイズの表示まで照合します。

見た目が接続できていても、指定外の工具や材料では適切な圧着とは限りません。技能試験では仕上がりの刻印なども確認対象になります。

施工工程に合う工具

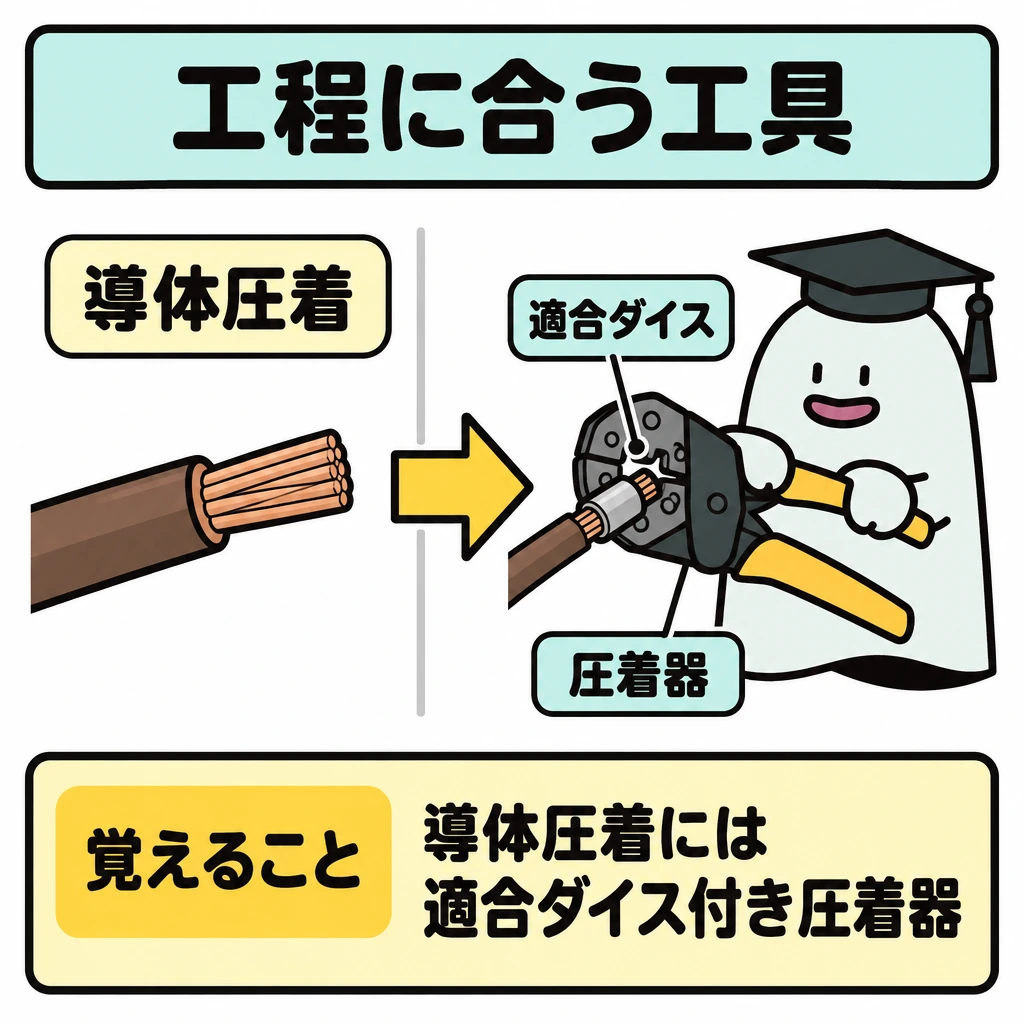

切断にはケーブルカッタ、導体圧着には適合ダイス付き圧着器、金属箱の穴あけにはノックアウトパンチャ、金属管曲げにはパイプベンダを使います。高圧ケーブルの端末では専用の剥ぎ取り・圧着工具が必要です。

施工後の検査には絶縁抵抗計、接地抵抗計、検相器などを目的別に用います。工具を写真だけで覚えず、切る・むく・曲げる・接続する・測るのどの工程かを先に決めます。

基本の仕組み

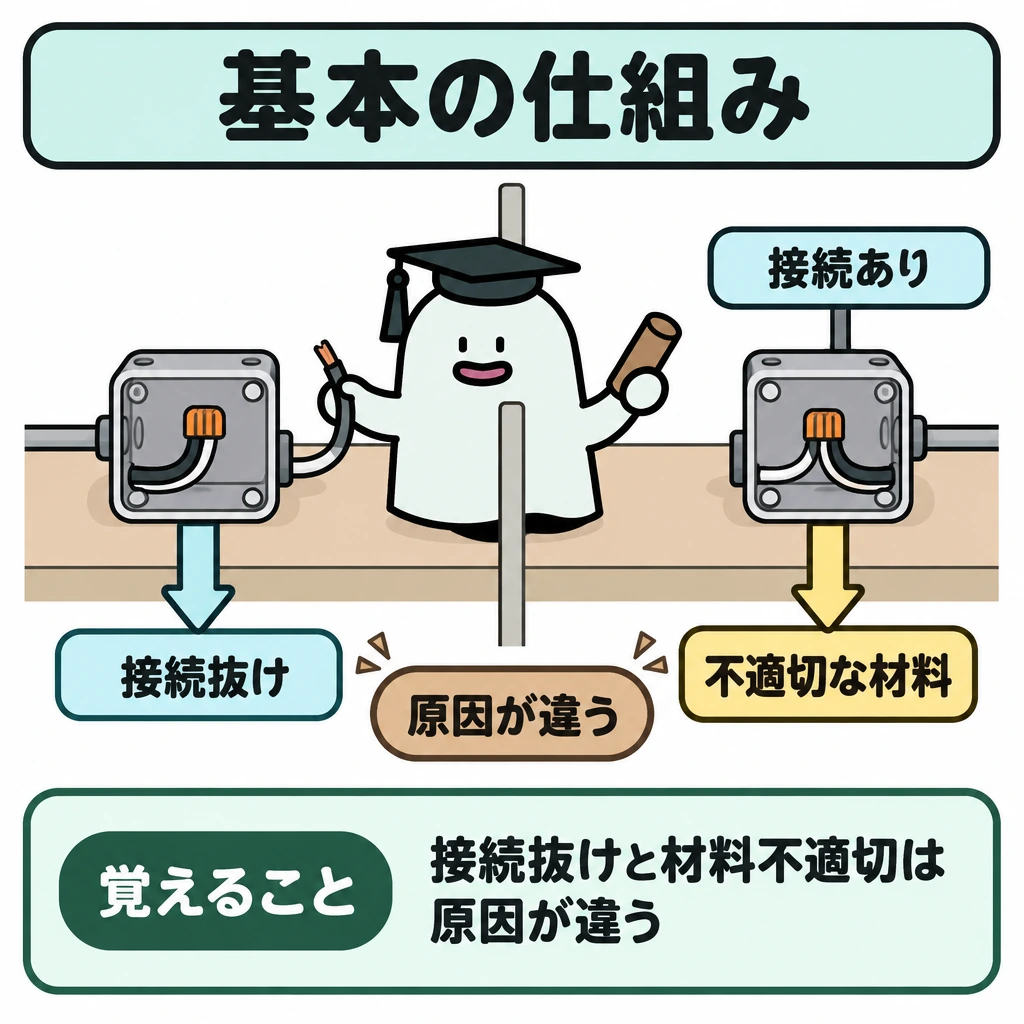

必要な接続が一つ抜けている作品と、接続はあるが不適切な材料を使った作品は、不適合の原因が違います。練習後は失敗箇所だけでなく、なぜその条件に合わないかを言葉にします。

公式の欠陥基準は、寸法、電線・器具、接続などの具体的な判定条件を示します。練習用の自己流の基準より、対象年度に案内される公式基準と施工条件を優先します。

外観が整っていることだけで接続や被覆の不良がないとは判断できません。作品を完成させる時間とは別に、指定と照合する確認時間を確保します。

誤接続・絶縁不足・条件違反

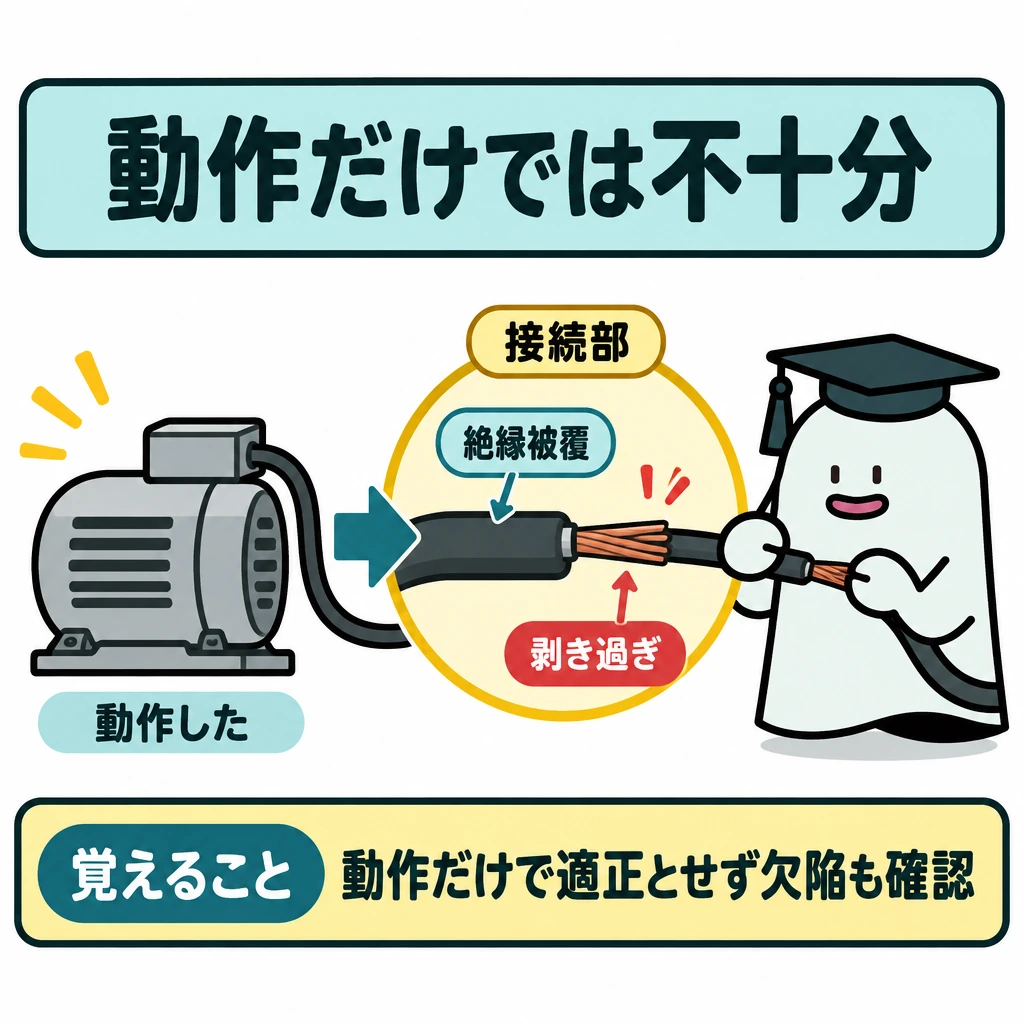

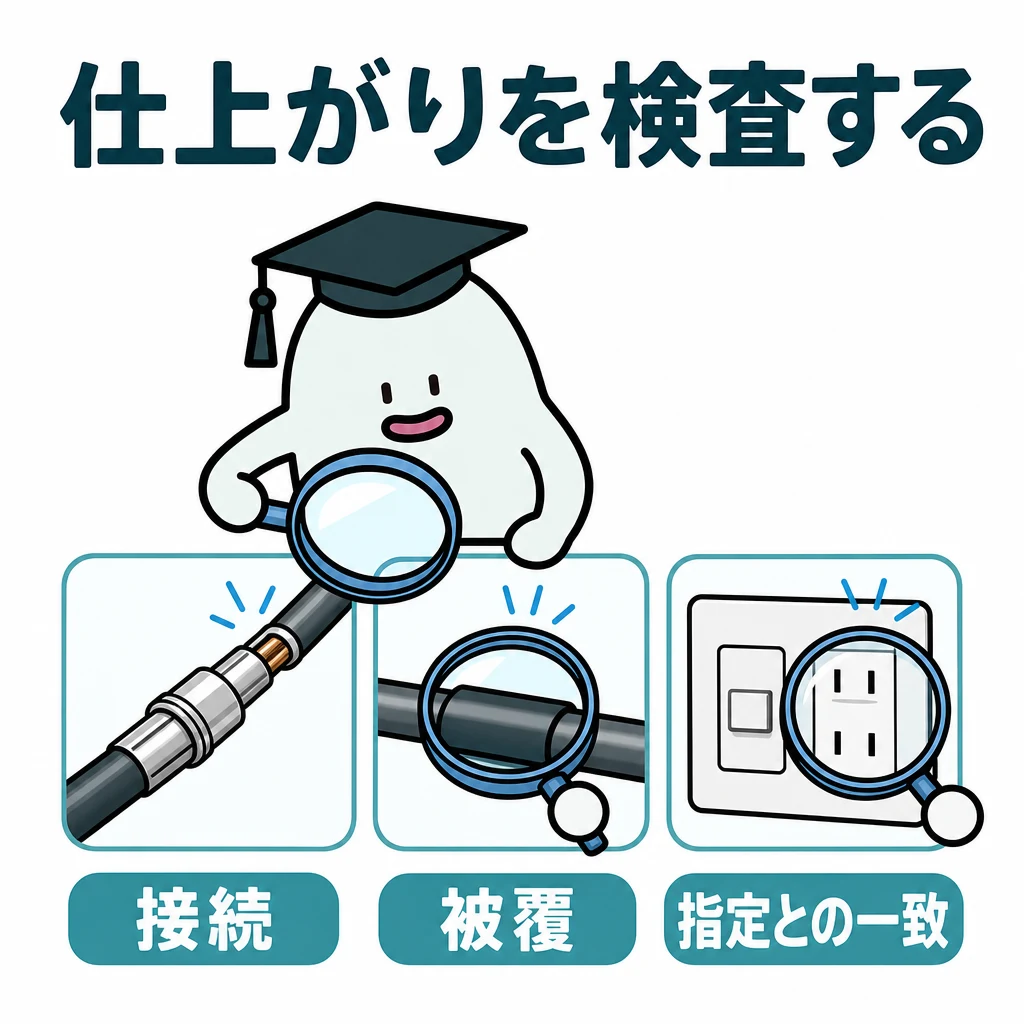

技能の欠陥判定では誤結線、器具端子の接続不良、導体の傷、絶縁被覆の剥き過ぎ、接続材料の不適合、指定寸法・材料違反などを確認します。動作したことだけで施工が適正とはいえません。

学科の図面問題では施工の欠陥だけでなく、CT二次開放、誤った接地種別、開閉器の遮断能力の誤認、高圧ケーブルの遮へい処理、絶縁耐力試験の器材を選択肢から見抜きます。図・条件・技術基準を照合します。
