施工方法

基本の仕組み

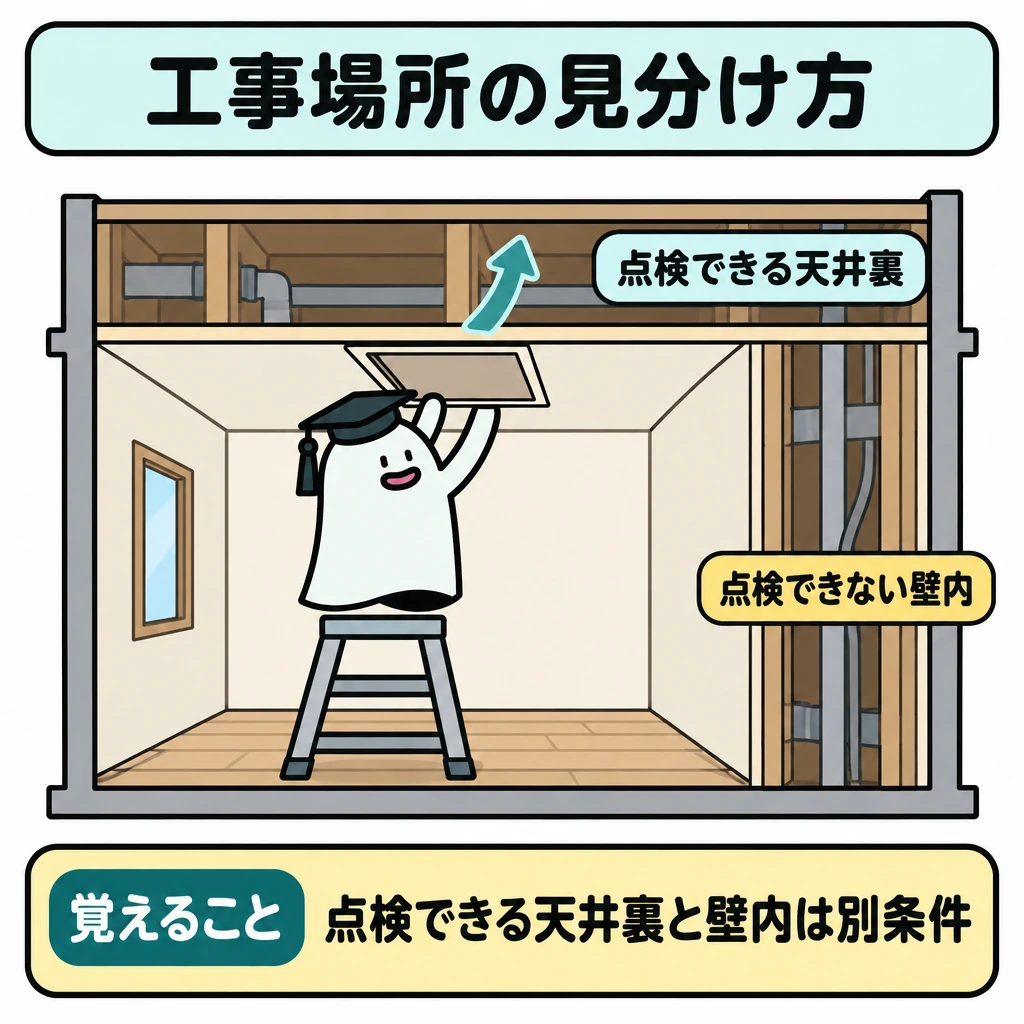

「点検できる天井裏」と「壁の内部で点検できない場所」は別条件です。屋内か屋外かだけで分けず、湿気・水気・腐食性物質・外力・点検性を順に書き出します。

施工制限は、絶縁の劣化や機械的損傷、接続部の異常を防ぐための条件です。材料の得意不得意を場所へ結び付けると、可否表が理由のある表になります。

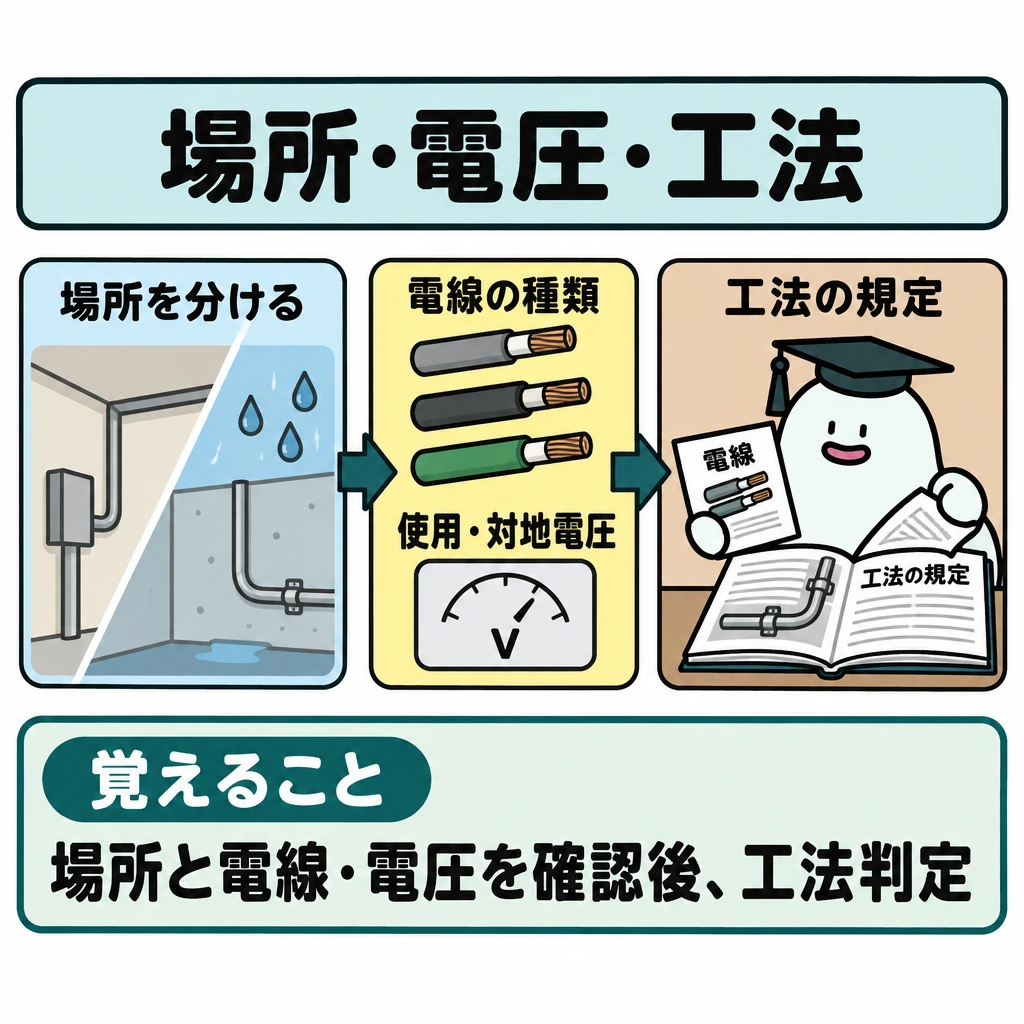

場所・電圧・工法の順に判定

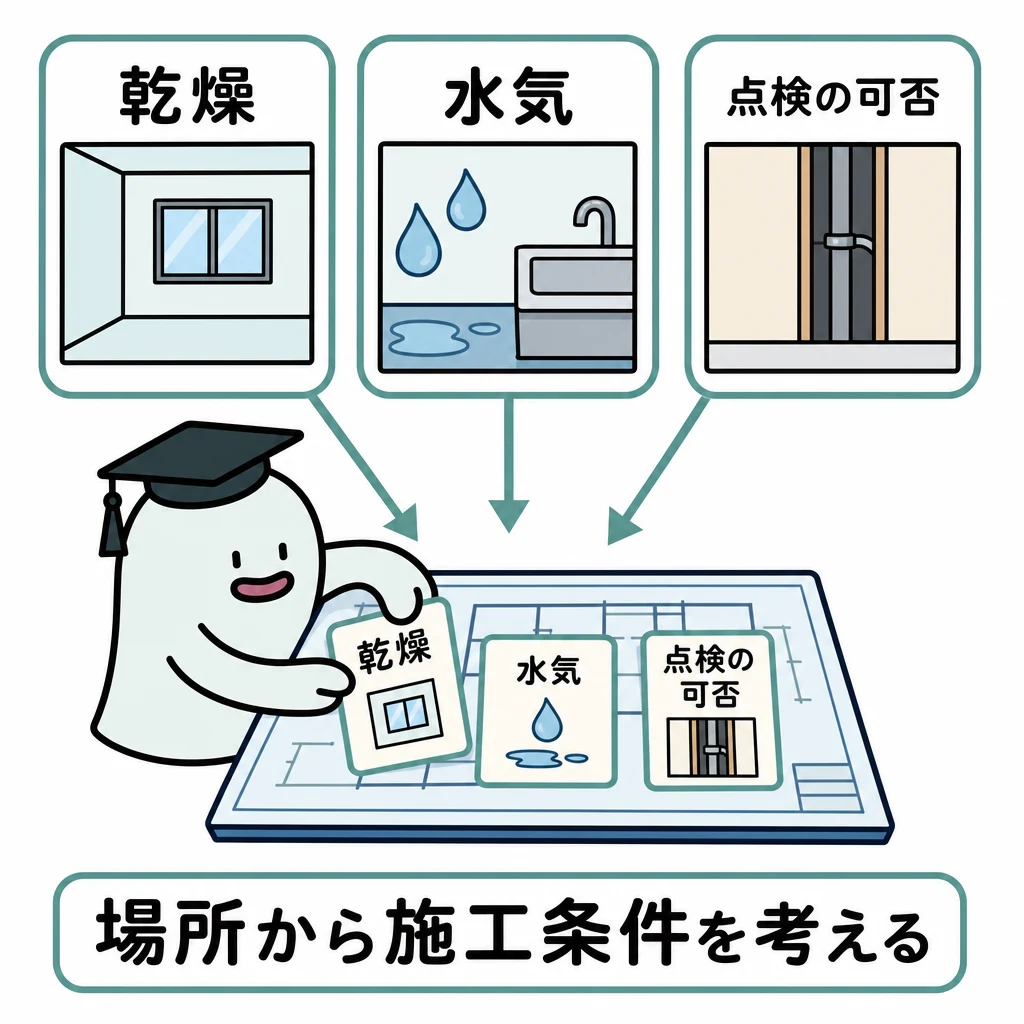

施設場所は乾燥・湿気・水気、露出・隠ぺい、点検可能・不可能、外力や熱の有無を分けます。同じ管でも場所と電圧で許される施工が違います。まず電線の種類と使用電圧・対地電圧を確認し、次に工法ごとの規定を当てはめます。

住宅の屋内電路の対地電圧は原則150V以下です。定格消費電力2kW以上の機器は、対地電圧300V以下で、簡易接触防護措置、専用の配線用遮断器と漏電遮断器、屋内配線との直接接続などを満たせば例外になります。公式例題の三相200Vルームエアコンも、コンセント接続には置き換えられません。

水気のある場所は感電リスクが高く、接地・漏電保護・器具の防水性を併せて判断します。金属管、PF管、CD管、ケーブルでは許される場所や支持方法が異なるため、「管に入れれば安全」と一括しません。

確認

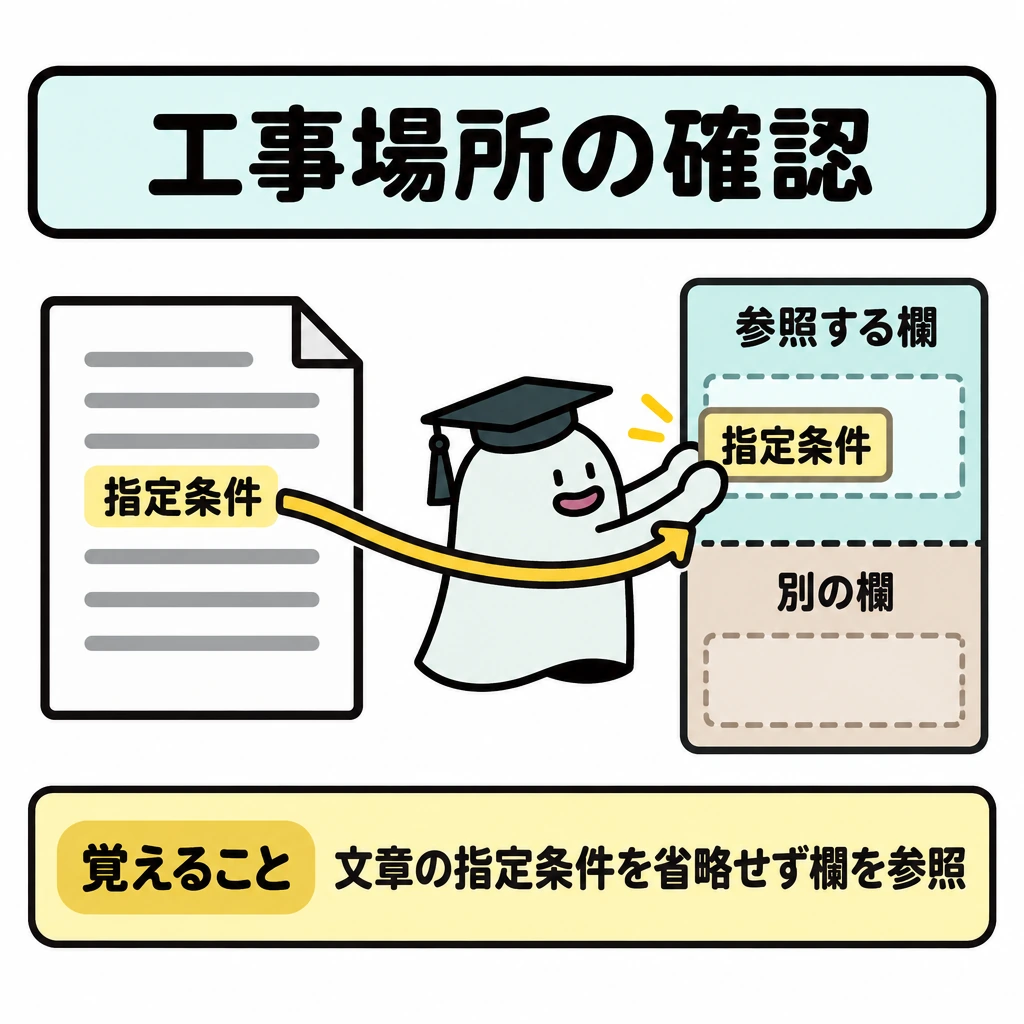

「屋内だから乾燥している」「隠ぺいされているから点検できない」とは限りません。文章で指定された条件を省略すると、別の欄を参照してしまいます。

基本の仕組み

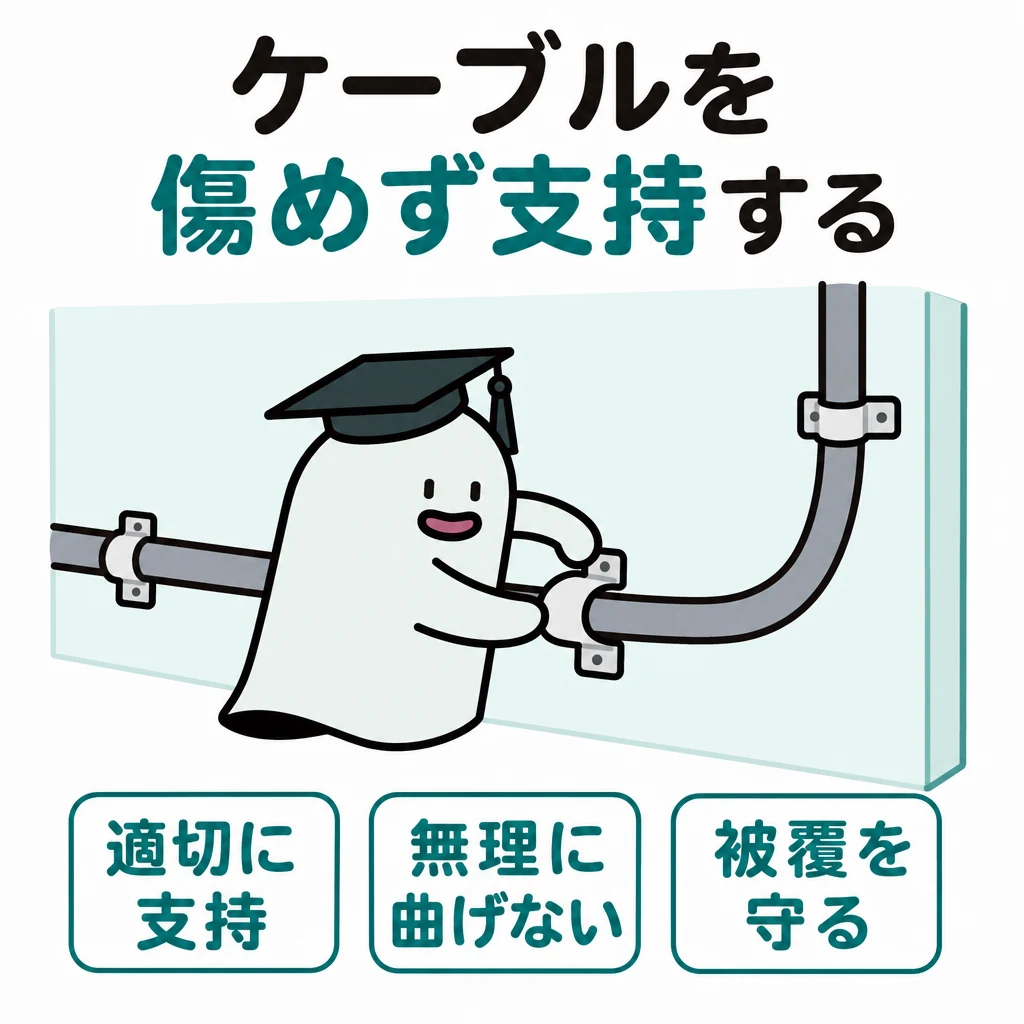

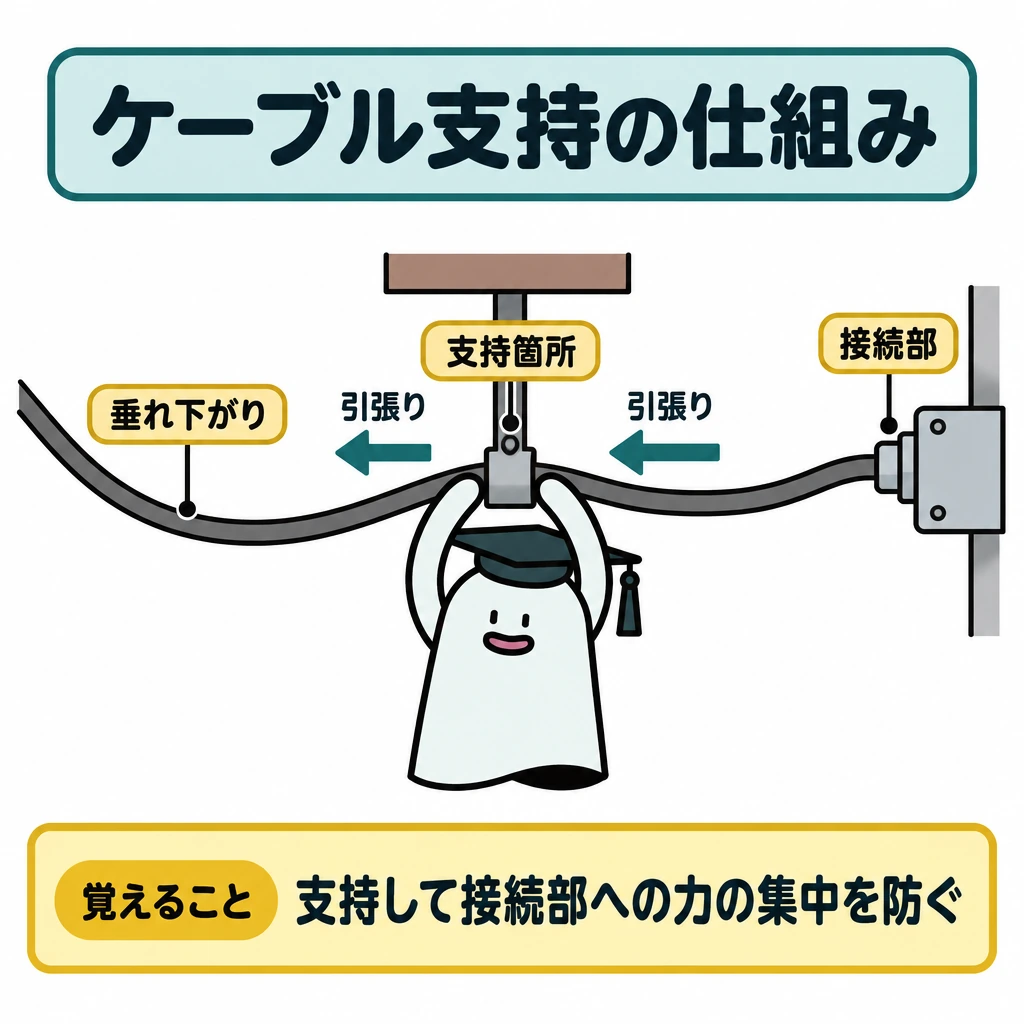

ケーブルが垂れ下がる区間と、器具へ入る部分に無理な引張りがかかる区間を図で探します。支持箇所は見た目を整えるだけでなく、接続部へ力を集中させない役割があります。

必要な支持間隔や曲げ条件はケーブルの種類・工法・施設場所で決まります。試験では指定された表や条件を読み、間隔の数字を別の材料へそのまま当てはめないことが大切です。

支持間隔と機械的保護

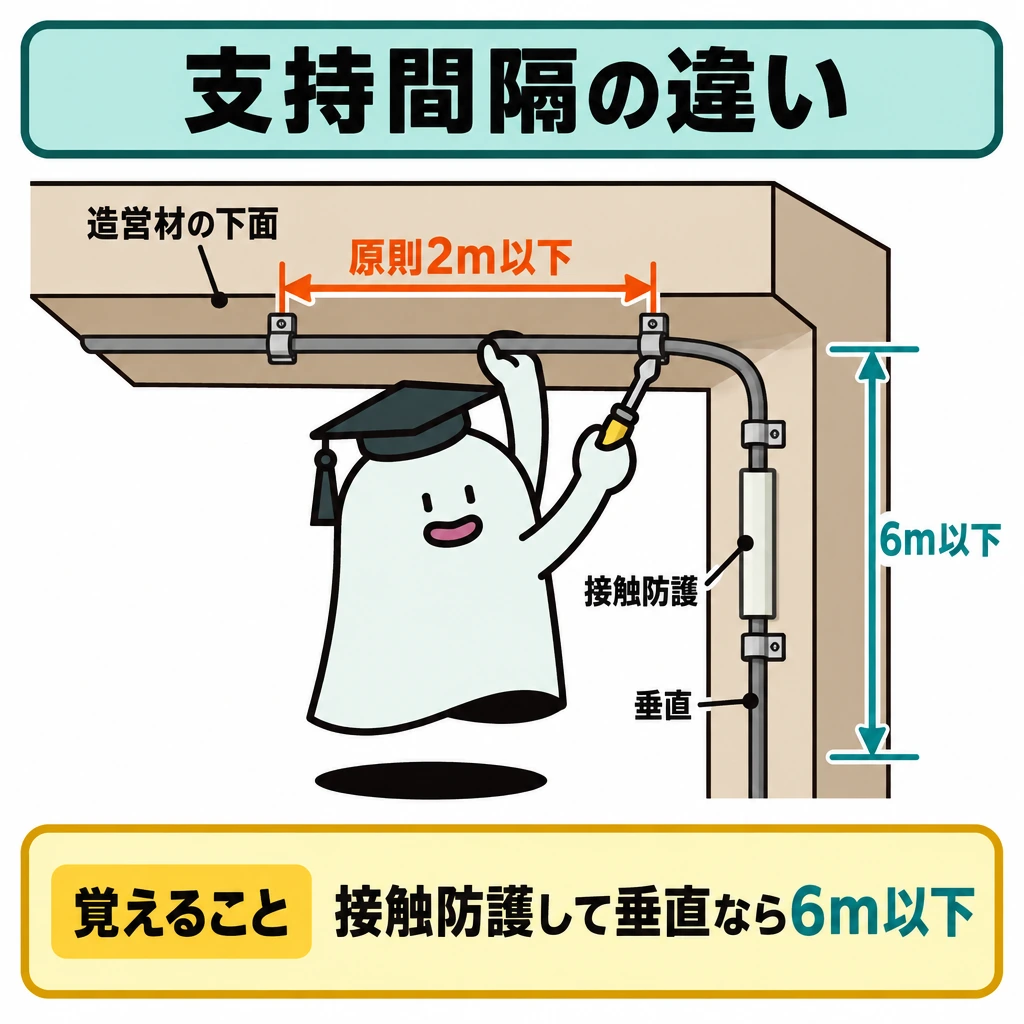

ケーブルを造営材の下面・側面に沿って取り付ける場合、支持点間隔は原則2m以下です。接触防護措置を施して垂直に取り付ける場合は6m以下という別の条件があります。2026年上期公開問題はこの2mと6mの対応を問います。

支持はケーブルの自重を支え、接続部への引張りや被覆損傷を防ぎます。貫通部、角、外力がかかる場所では適切な保護を追加します。ケーブルの種類や取付け方向、接触防護の有無を読まずに、2mまたは6mをすべての配線に当てはめません。

ケーブル工事はケーブル自体の外装を利用しますが、接続部は適切なボックス等に設け、絶縁と点検性を確保します。コードやキャブタイヤケーブルを固定配線へ無条件に代用しません。

確認

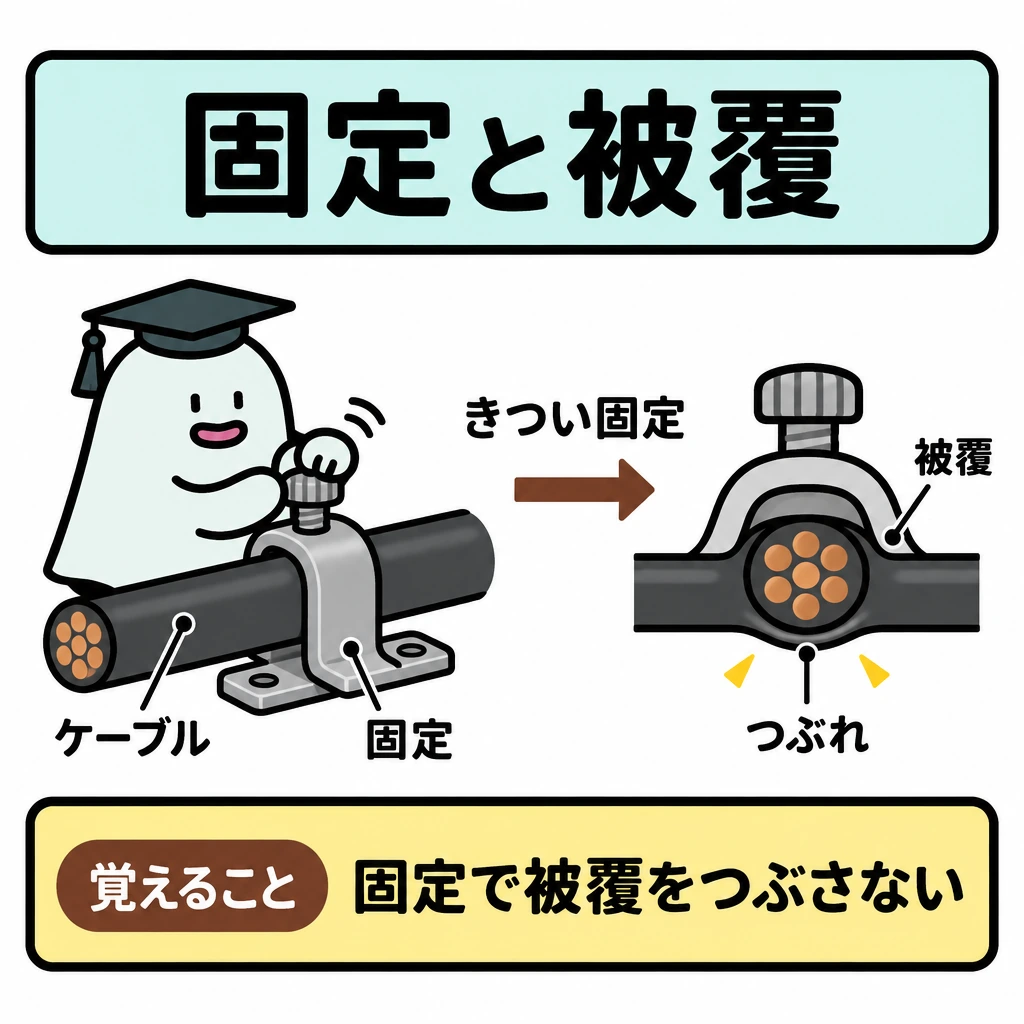

きつく締めれば安全というわけではありません。固定によって被覆をつぶしたり、鋭い縁で傷つけたりすれば、保護の目的に反します。

基本の仕組み

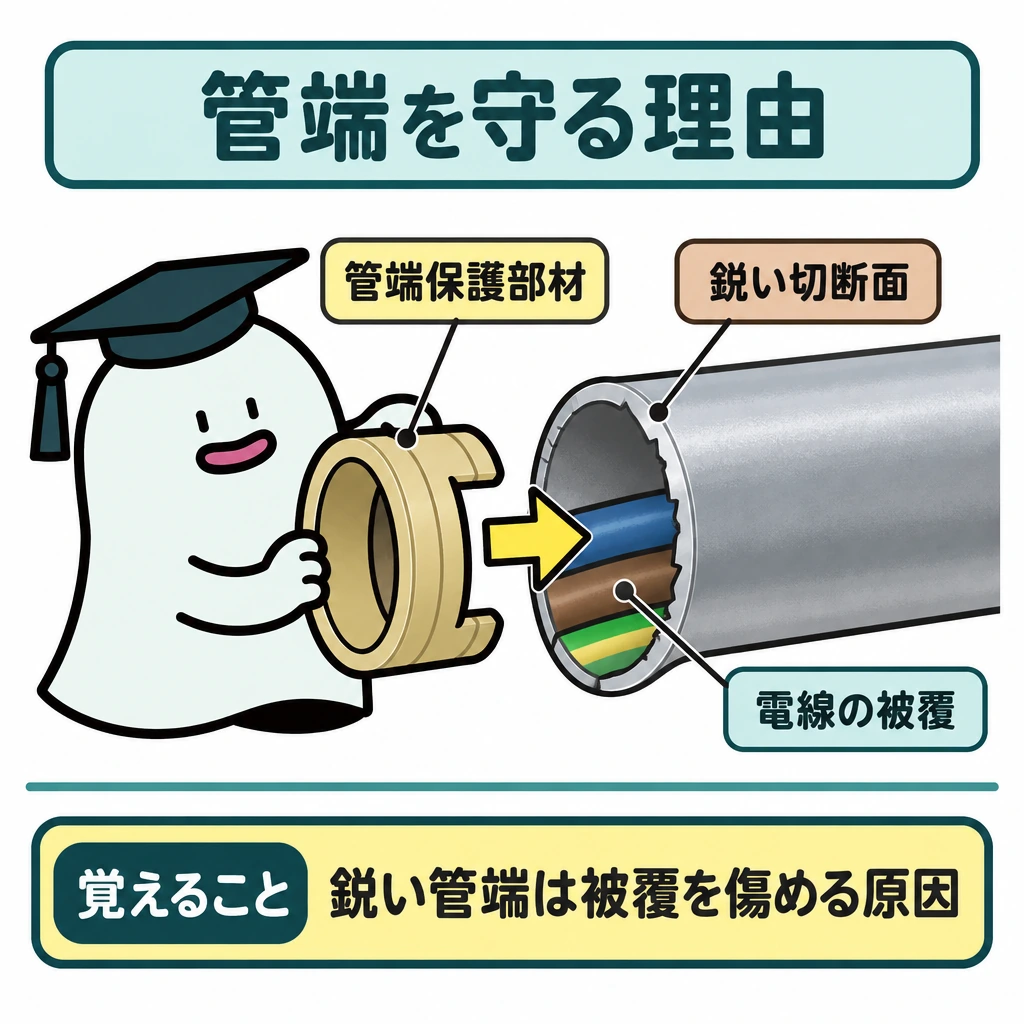

管を切った断面が鋭ければ、内部の電線の被覆を傷める原因になります。管端を保護する部材は「電線が触れる縁を守るもの」と考えると役割を説明できます。

管・ボックス間の電気的連続性は、漏電時の保護と関係します。接続部品の固定と電気的な接続を混同せず、工法ごとの要求を確認します。

金属管の部材と連続性

鋼製電線管は金切りのこで切断し、やすり・リーマで管端のバリを除き、パイプベンダで曲げます。管端にブッシング等を設け、引込み時に電線の絶縁被覆を傷つけないようにします。

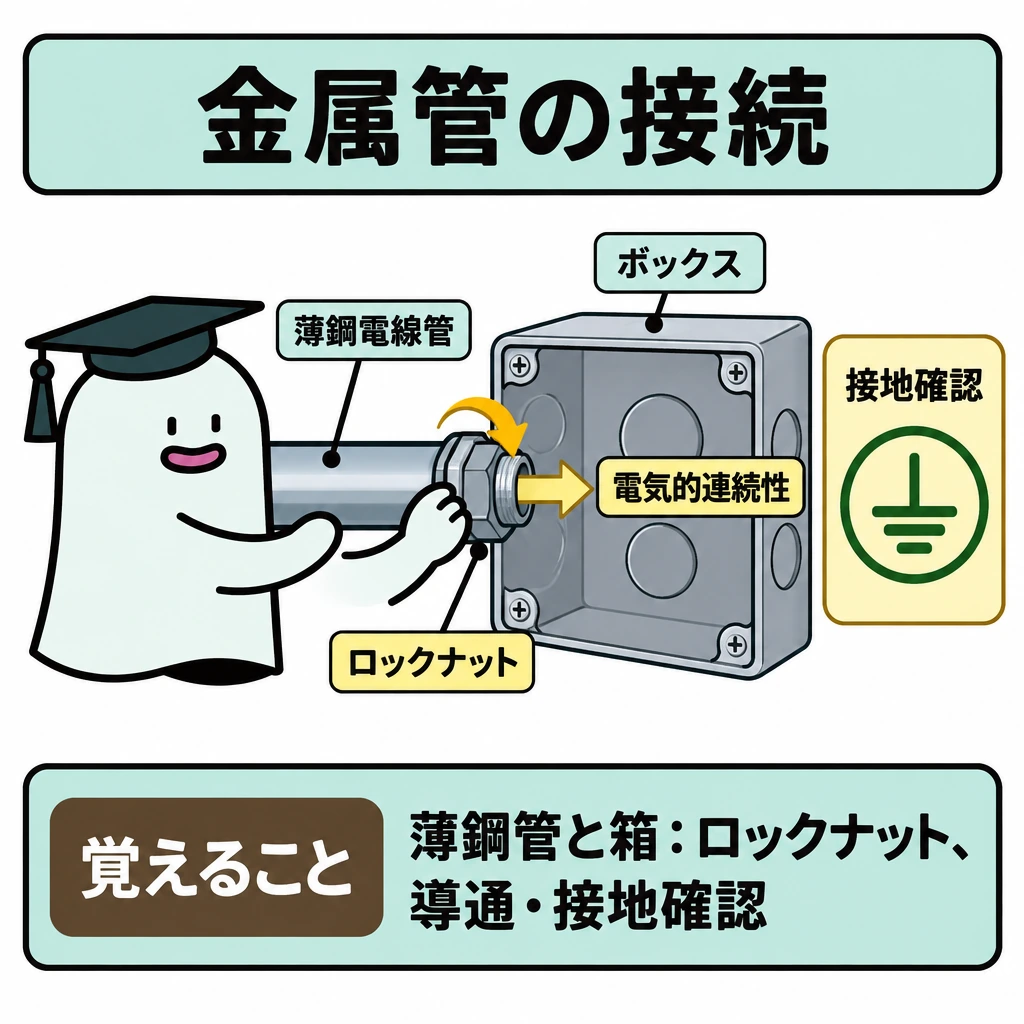

同種の管同士は適合するカップリング、薄鋼電線管とボックスはロックナット、ねじなし電線管とボックスはねじなしボックスコネクタで堅ろうに接続し、電気的連続性と接地を確認します。2026年上期問題では、同径の薄鋼電線管をコンビネーションカップリングで接続する選択肢が不適切でした。

管内で電線を接続すると点検・絶縁を確保しにくいため、接続はボックス内で行います。電線は屋外用ビニル絶縁電線以外の絶縁電線とし、単線は直径3.2mm以下です。管の曲げ半径（内側）は管内径の6倍以上とします（内線規程）。

確認

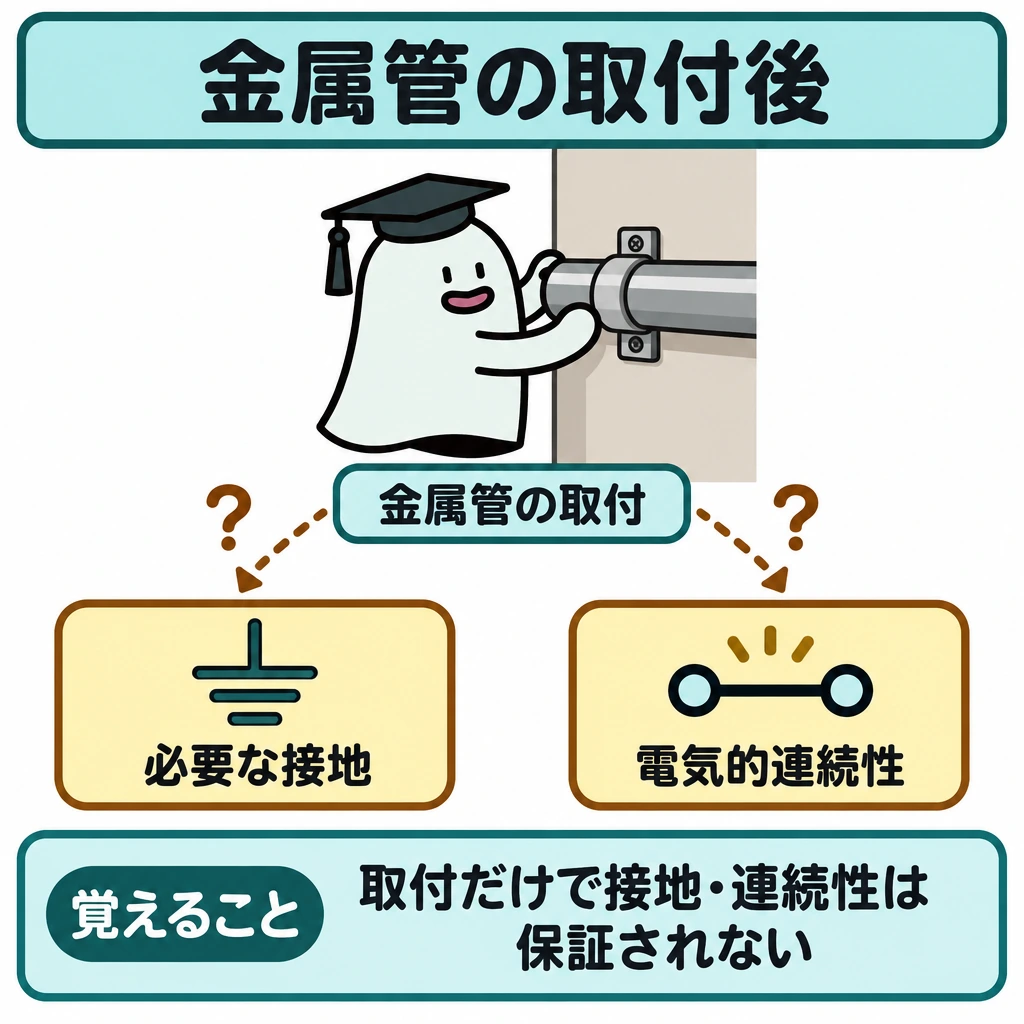

金属管を取り付けただけで、必要な接地や電気的連続性が自動的に満たされるとは限りません。また管の途中で電線を自由に接続してよいわけでもありません。

基本の仕組み

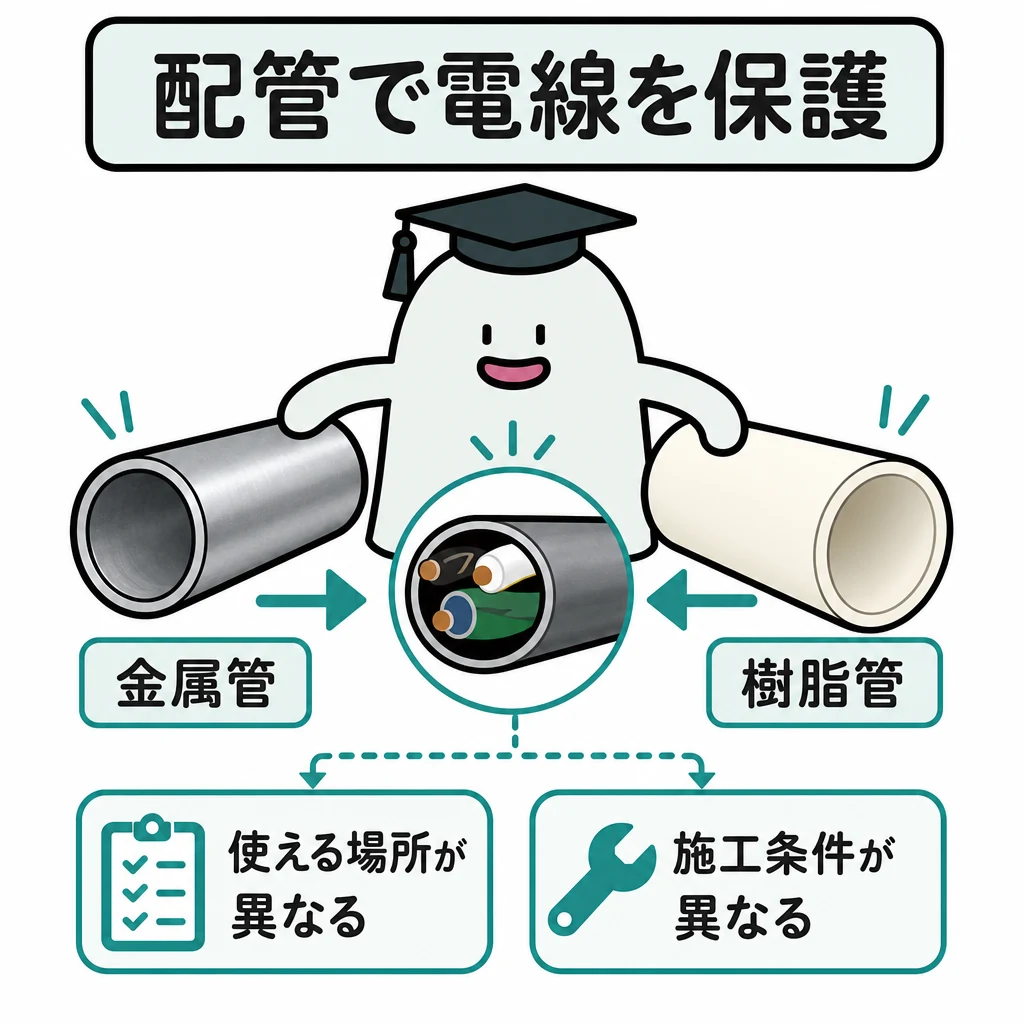

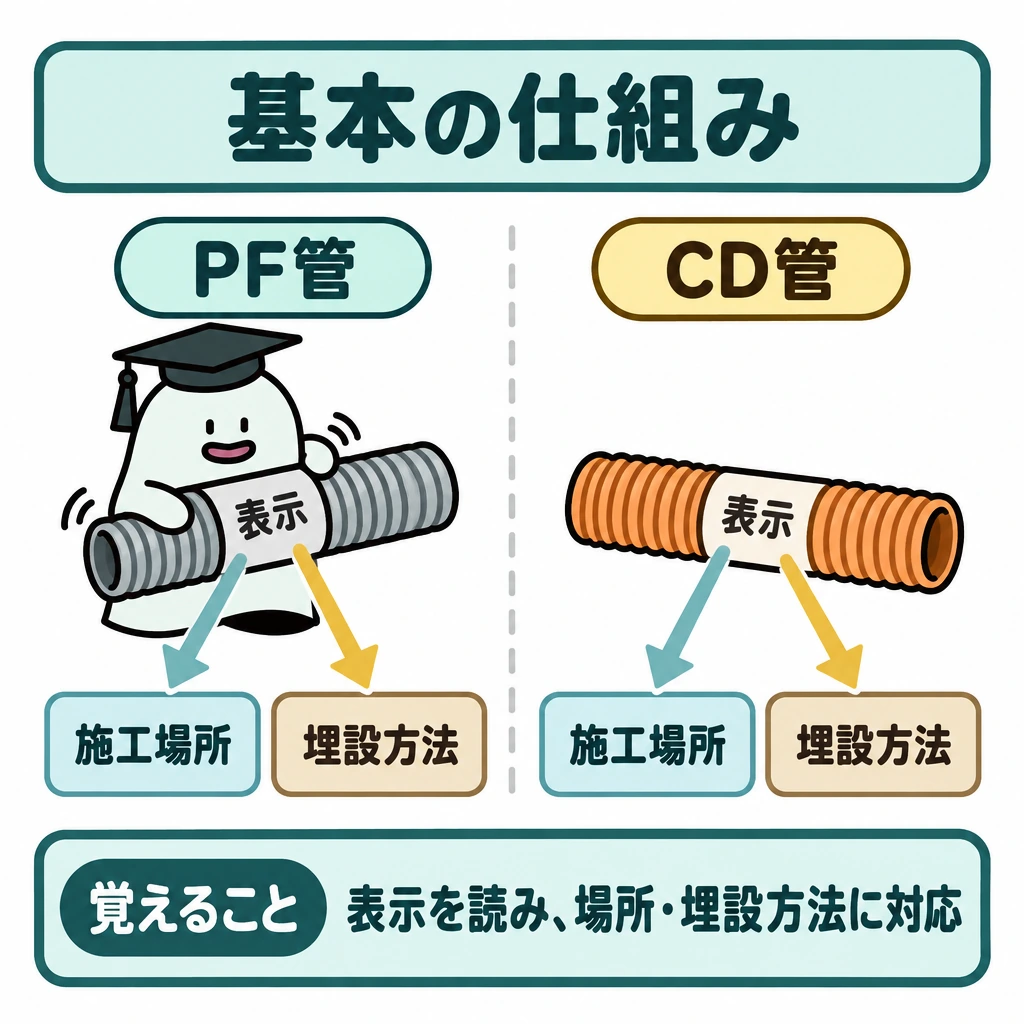

PF管とCD管は外観が似ていても、使用できる施工条件が同じではありません。識別問題では形だけでなく表示を読み、指定された場所や埋設方法へ対応させます。

管の種類ごとに耐熱性や難燃性などの性能が異なり、それが使用条件に反映されます。どの環境から電線を守る必要があるかを先に考えます。

VE・PF・CDの適用

硬質ポリ塩化ビニル電線管（VE）は管同士をTSカップリング等で接続します。合成樹脂製可とう管にはPF管とCD管があり、PF管は自消性のある難燃性で露出・隠ぺい配管に使えます。CD管は難燃性がなく、使える場所が限られます。

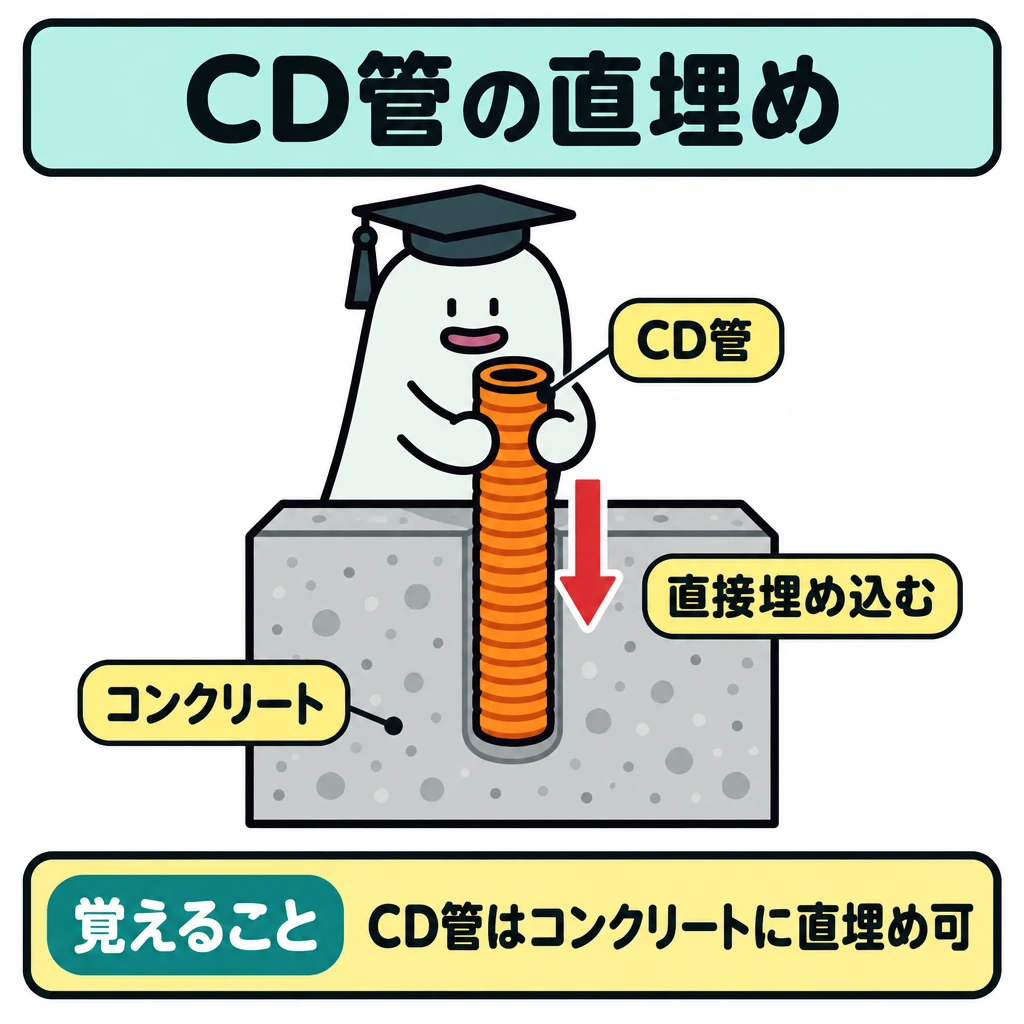

CD管は直接コンクリートに埋め込むか、専用の不燃性または自消性のある難燃性の管・ダクトに収めて施設します。2026年上期の木造住宅問題では、CD管を床下・壁内・天井裏に配管する選択肢が不適切です。可とう管相互、CD管相互、PF管とCD管は直接接続しません。

樹脂管自体は接地不要ですが、金属製ボックスを使う場合はボックスにD種接地が必要です（乾燥した場所などは省略可）。内部の電線の絶縁・許容電流、接続部の施工、機械的保護も引き続き必要です。

確認

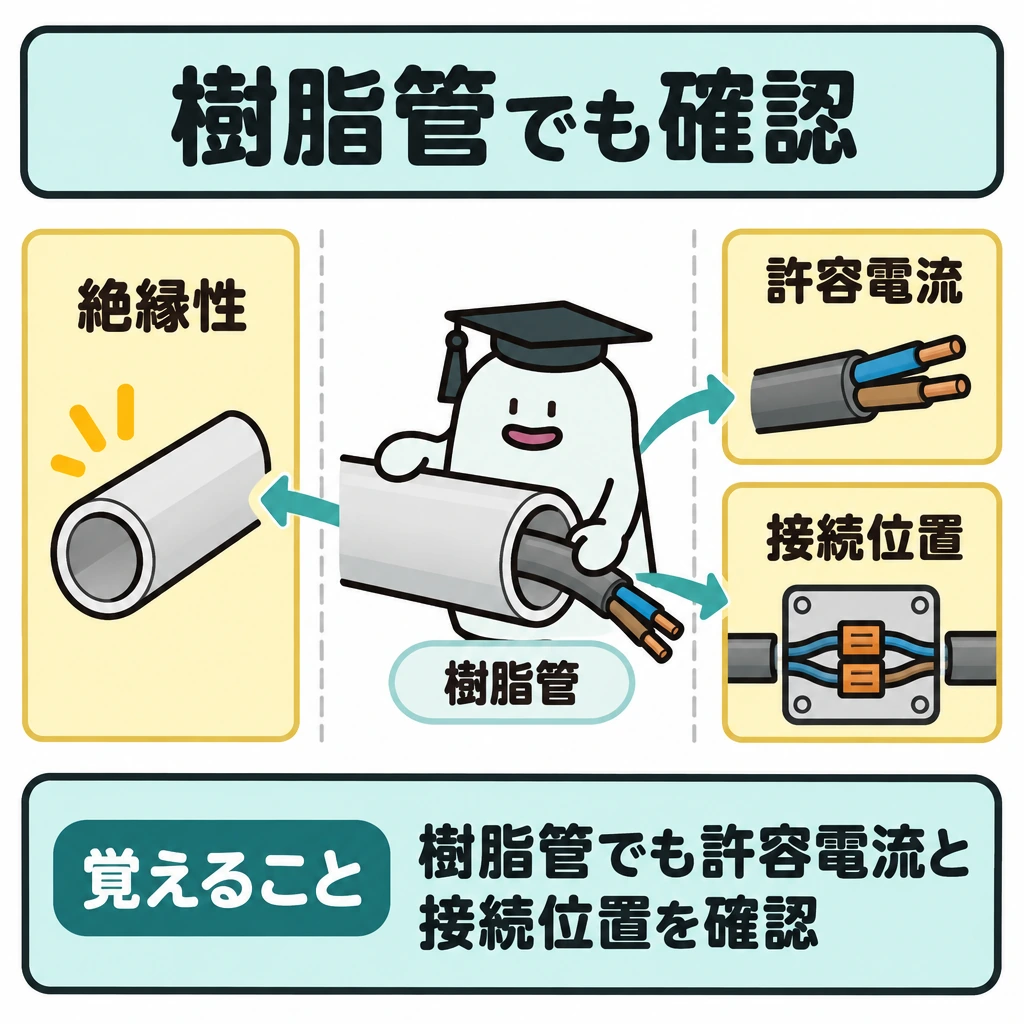

樹脂管だから内部の電線の許容電流や接続位置を無視できるわけではありません。材料の絶縁性と、配線全体の安全条件は別です。

基本の仕組み

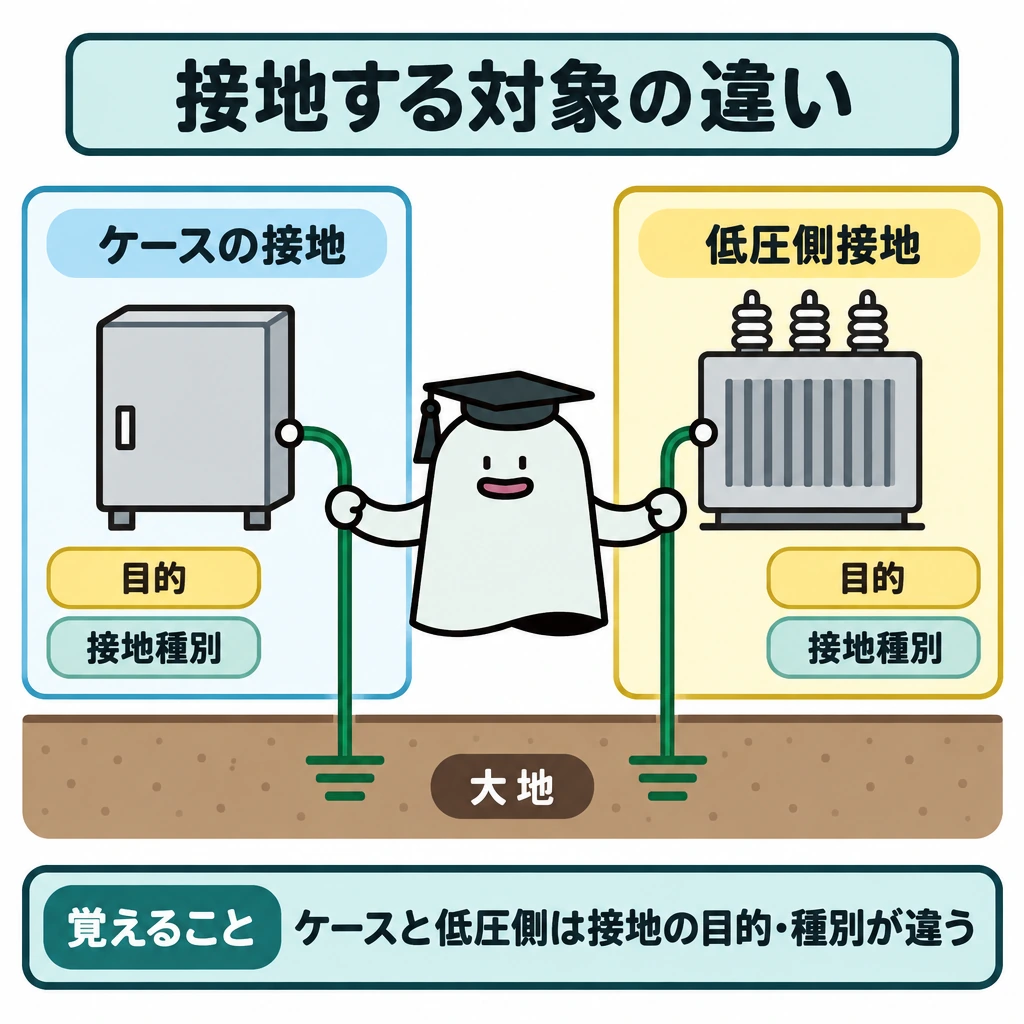

「ケースの接地」と「変圧器の低圧側接地」は、同じ大地への接続でも目的や適用する接地種別が違います。何を接地するのかを図で囲むと混同を防げます。

接地種別は設備や電圧、保護の目的などで決まります。A・B・C・Dの名称だけでなく、対象と接地抵抗等の条件を一組で覚えます。

接地の種類・対象・例外

A種は高圧・特別高圧機器等、B種は高圧・特別高圧から低圧へ変圧する系統の低圧側、C種は300Vを超える低圧機器の金属製外箱等、D種は300V以下の低圧機器の金属製外箱等に対応します。住宅の100V・200V器具では通常D種の対象を判断します。

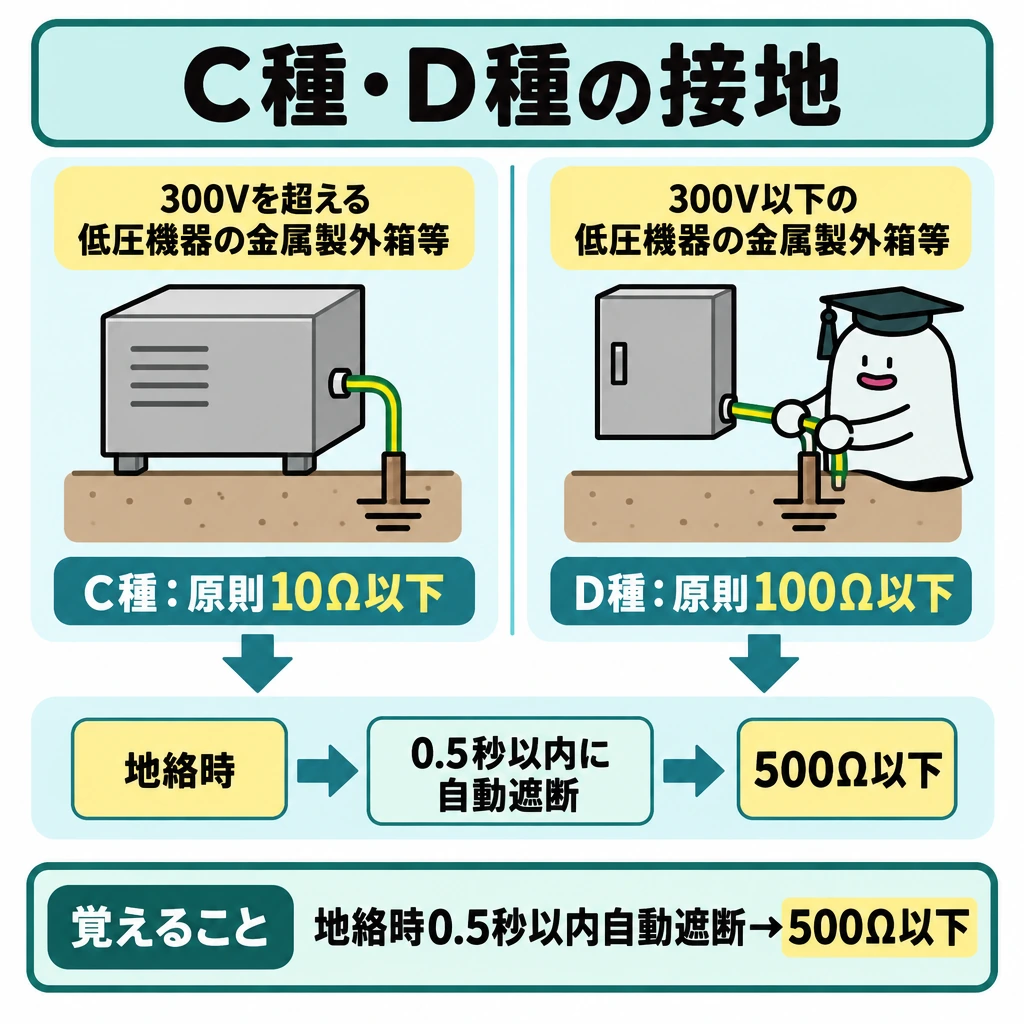

A種・C種は原則10Ω以下、D種は原則100Ω以下です。C種・D種は、地絡時に0.5秒以内に自動遮断する装置を施設すれば500Ω以下に緩和されます。省略の可否は数値だけで決めず、使用電圧、設置場所、二重絶縁、絶縁変圧器、漏電遮断器の性能を一組で見ます。

接地線は通常電流を流す中性線とは役割が異なります。接地抵抗が低くても電路の絶縁が不良なら合格ではありません。接地極との接続状態と、電路と大地間の絶縁抵抗を別々に測ります。

確認

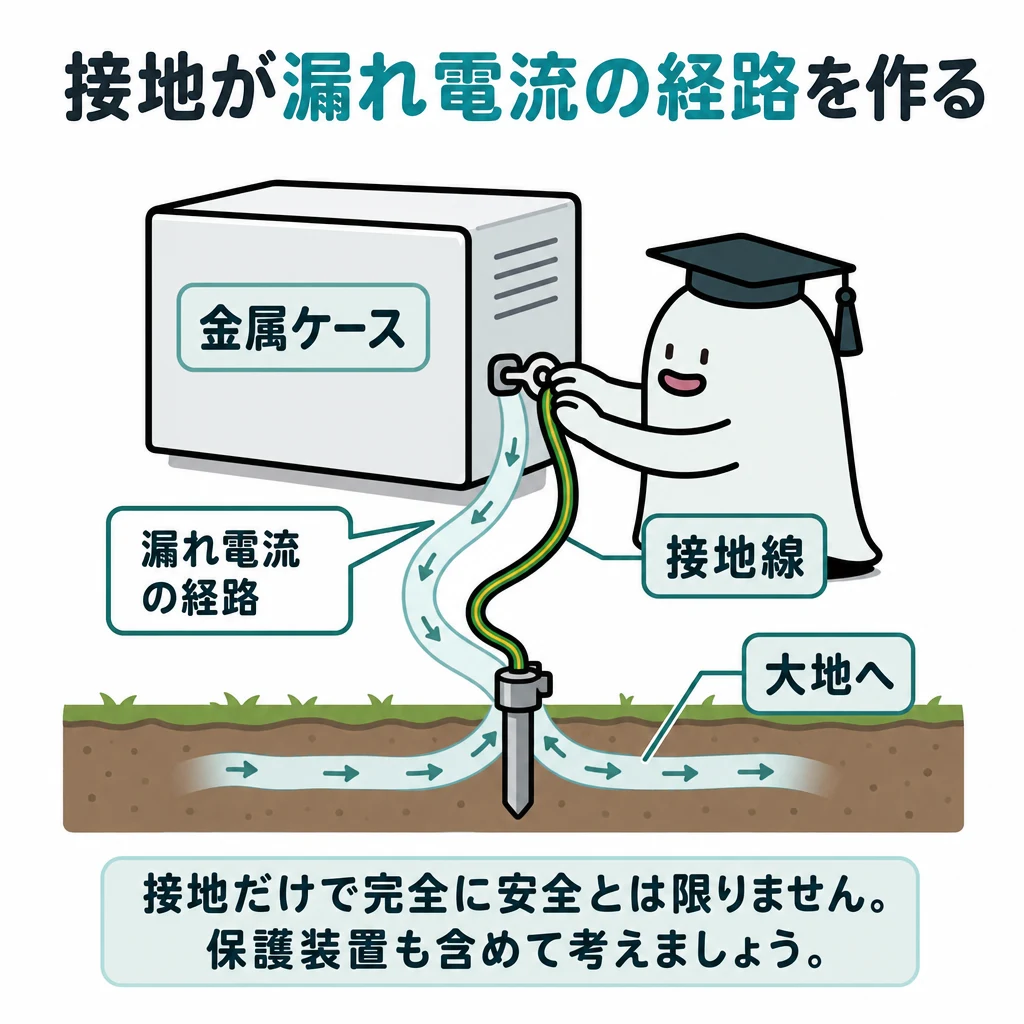

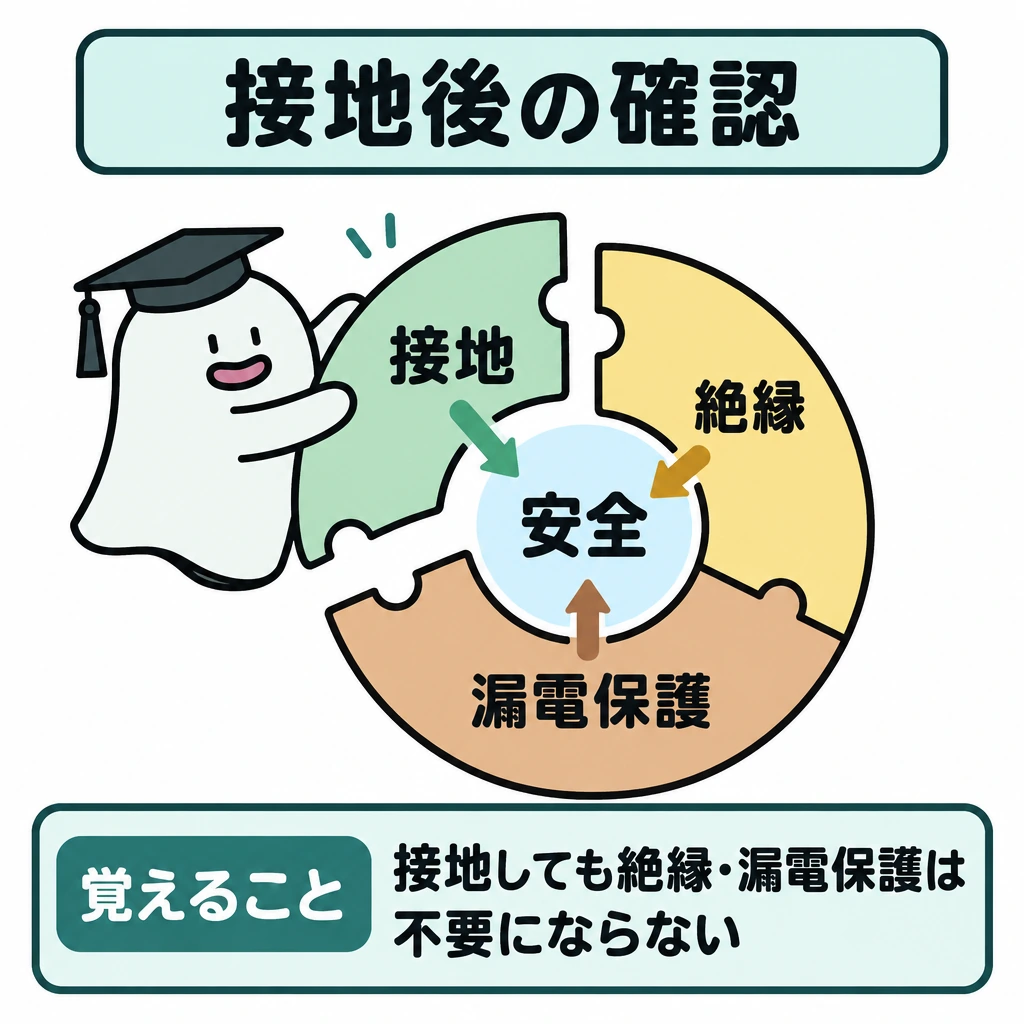

接地をしたら絶縁や漏電保護が不要になるわけではありません。複数の対策が異なる働きで安全を支えるため、一つの対策を万能としないようにします。

基本の仕組み

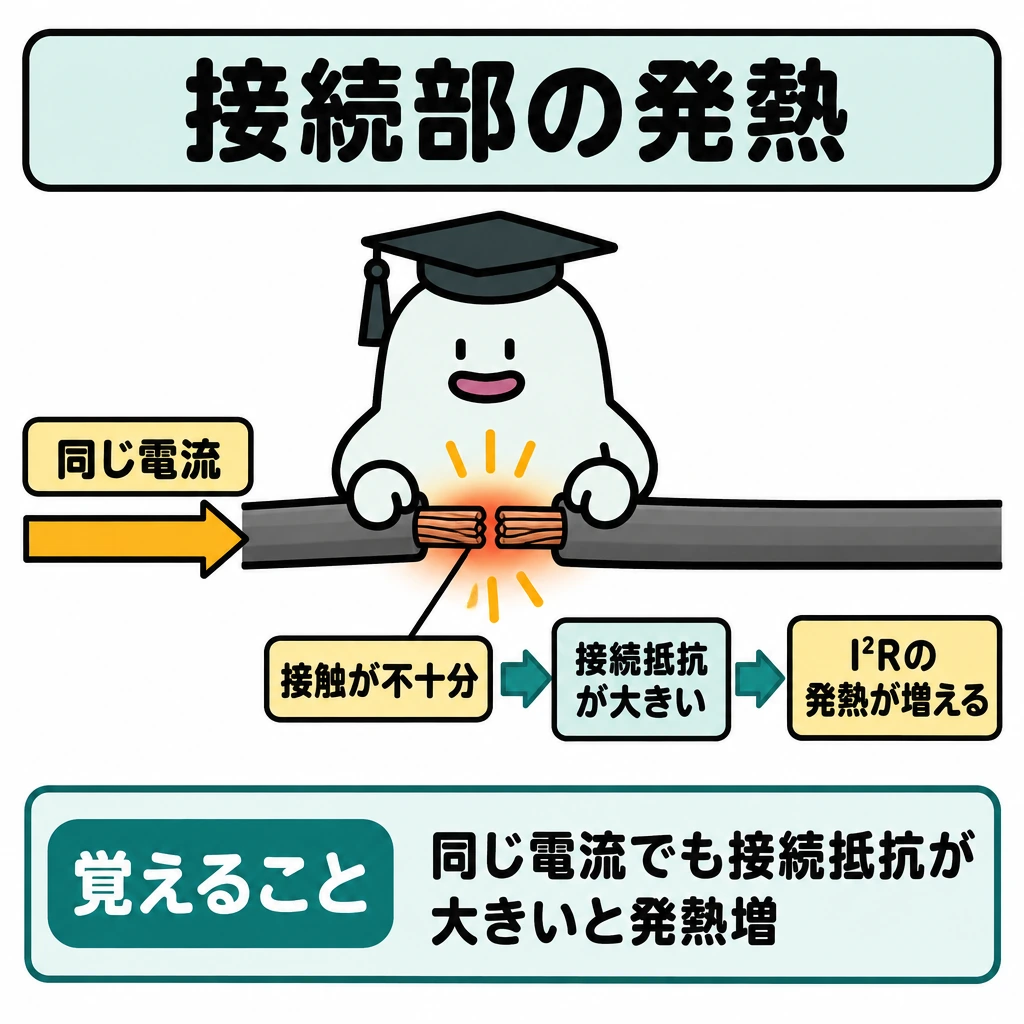

接触が不十分で接続抵抗が大きくなると、同じ電流でもI²Rの発熱が増えます。「回路はつながっているのに接続部だけ熱くなる」という現象を説明できます。

圧着接続、差込形コネクタ、ねじ端子は、それぞれ適合する電線と接続条件があります。導体の種類・本数・サイズを確認して方式を選びます。

電気・機械・絶縁の三条件

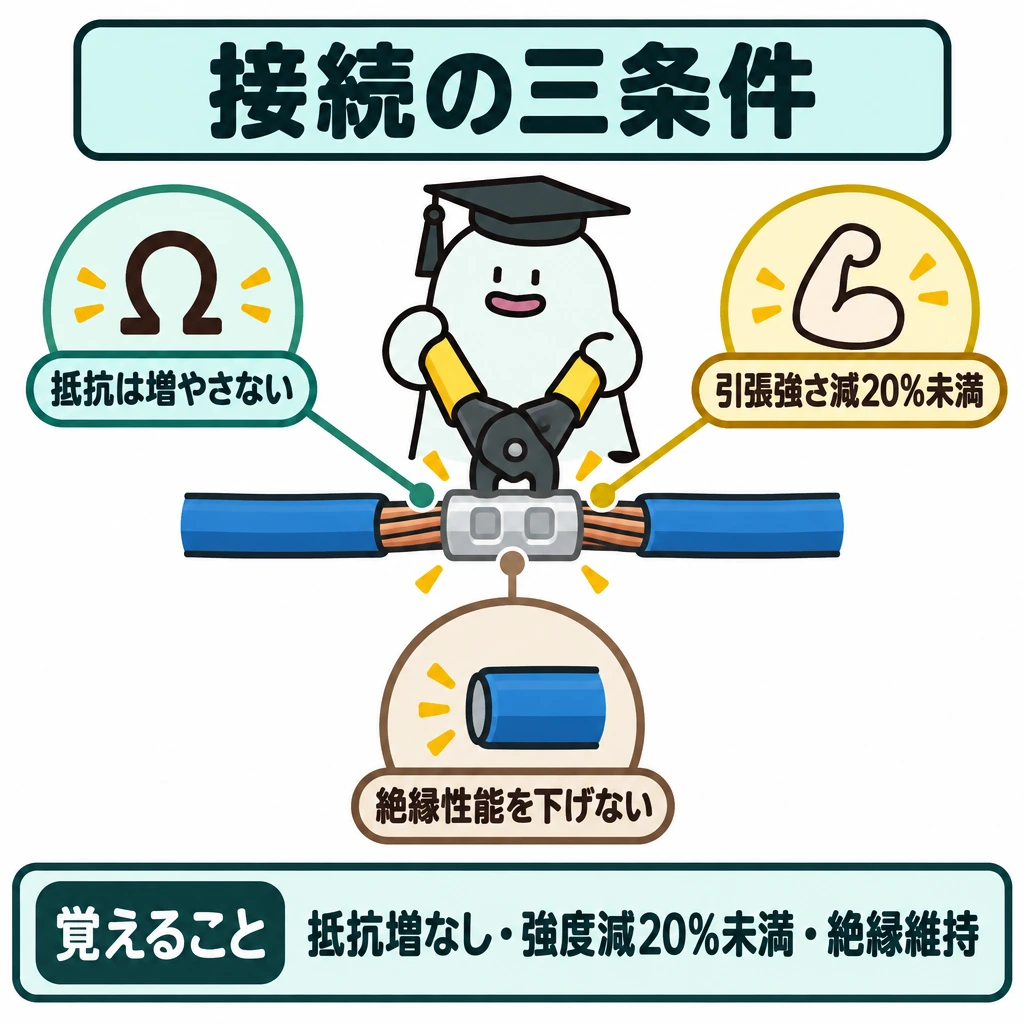

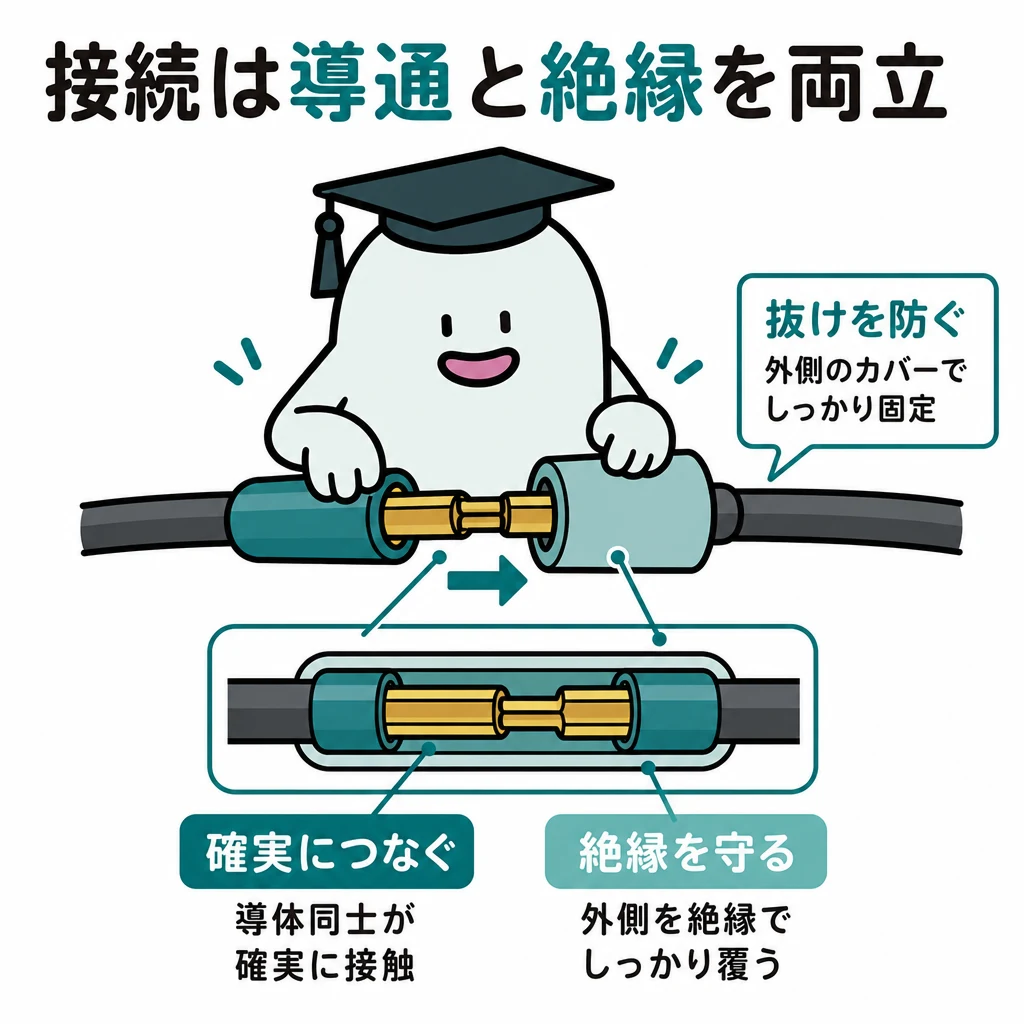

電線接続では、電気抵抗を増加させず、引張強さを20％以上減少させず、絶縁性能を低下させないことが基本です。2025年上期の公表問題では、引張強さの10％減少は適切、電気抵抗の5％増加は不適切と判定します。導通しただけでは判定しません。

リングスリーブは電線の太さと本数に合う大きさ・圧着ダイスを選びます。差込形コネクタは指定のむき長さで奥まで挿入します。差込形コネクタは絶縁物で覆われているため、外側にビニルテープを巻く必要はありません。

引張強さは接続前と比べて20％以上減少させなければよく、電気抵抗は増加そのものを認めません。圧着後の刻印、導体の露出・傷、絶縁処理を順に点検します。

確認

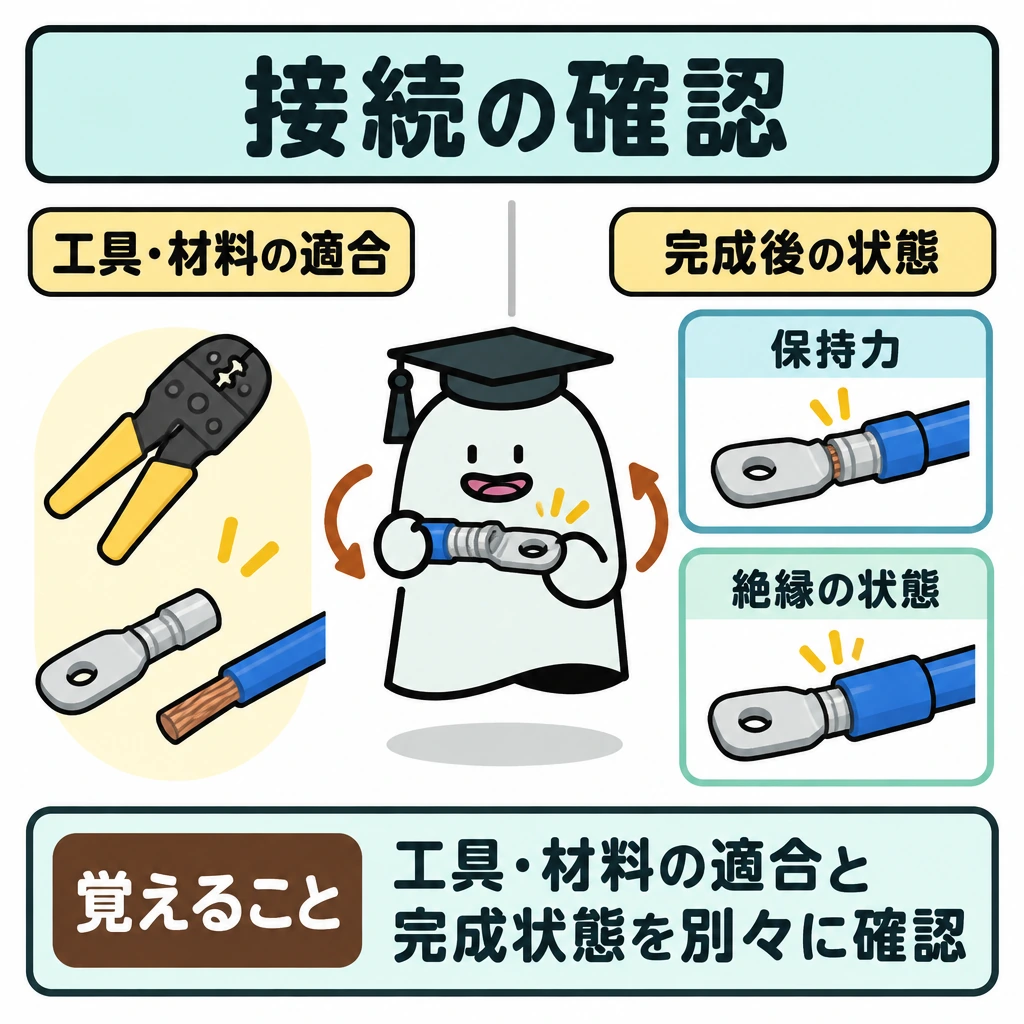

差し込めたことや一度導通したことだけで、保持力や絶縁の状態まで合格とはいえません。工具・材料の適合と完成後の状態を別々に確かめます。
