電気機器・材料・工具

基本の仕組み

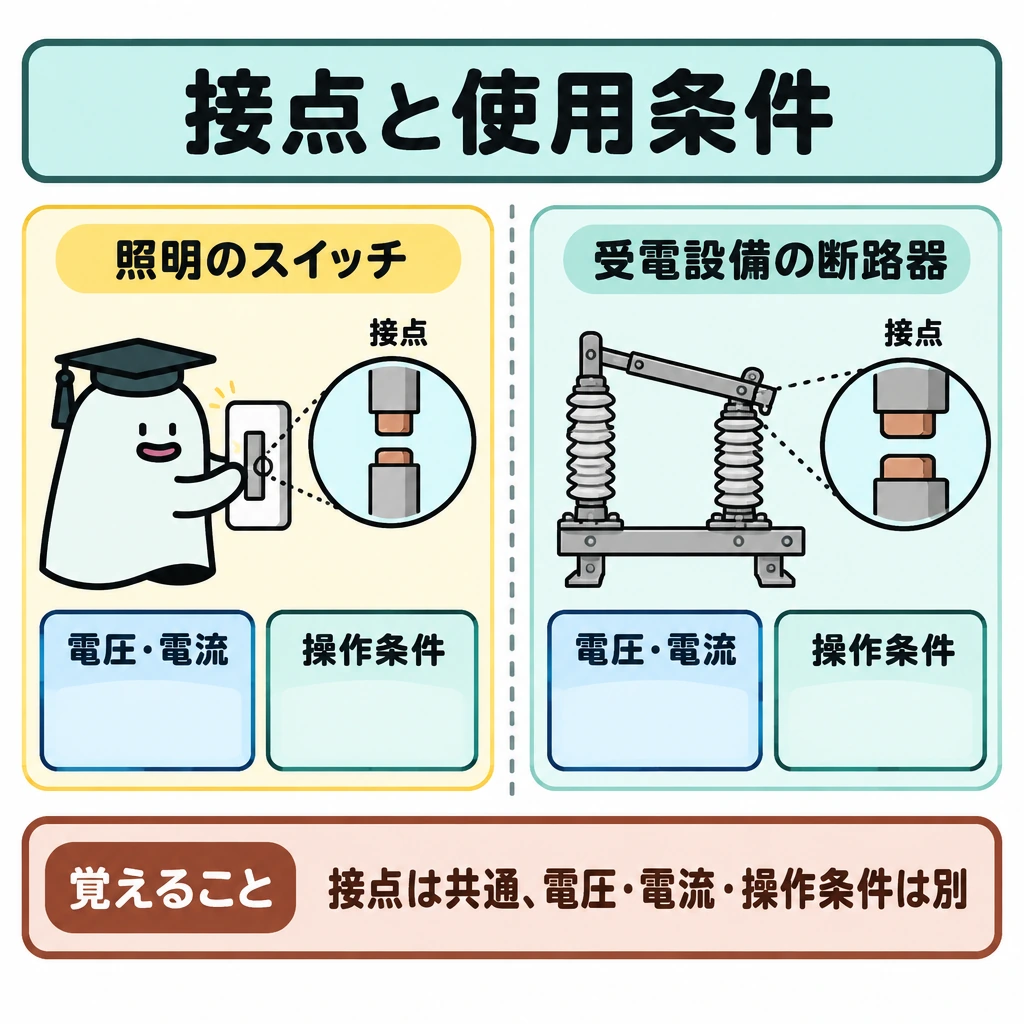

照明の操作スイッチと受電設備の断路器を比べると、どちらも接点を持ちますが想定する電圧・電流・操作条件が異なります。写真の外形から名称を選んだ後、用途まで説明します。

定格電圧や定格電流、開閉できる負荷の種類は、機器を使用できる条件を表します。負荷の性質によって開閉時の負担が異なるため、電流の数値だけでは決まりません。

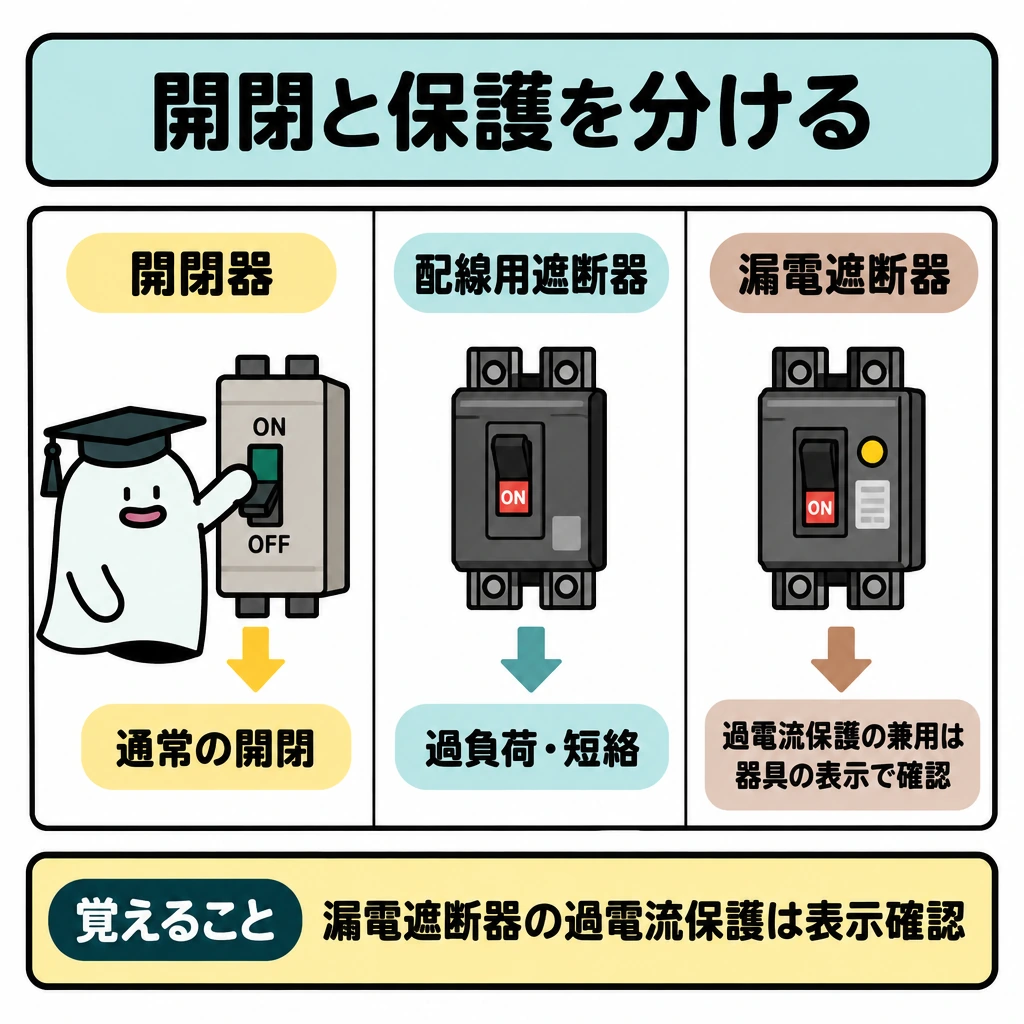

開閉と保護を分ける

点滅器や開閉器は通常の開閉、配線用遮断器は過負荷・短絡時の回路保護、漏電遮断器は地絡電流の検知と遮断を担います。漏電遮断器には過電流保護を兼ねる型と兼ねない型があるため、器具の表示を確認します。断路器は主に無負荷状態で回路を切り離す機器で、負荷電流や短絡電流を遮断する目的の遮断器と同一視しません。

電磁開閉器は電磁接触器と熱動継電器を組み合わせ、電動機の遠隔開閉や過負荷保護に使います。熱動継電器だけで短絡を遮断するわけではなく、上位の過電流保護装置も必要です。定格電流、遮断容量、定格感度電流はそれぞれ異なる性能を表します。

写真鑑別では銘板・端子数・テストボタン・用途表示を手掛かりに、「手で切る」「過電流を切る」「漏れを検知する」「遠隔操作する」のどれかを先に判定します。

確認

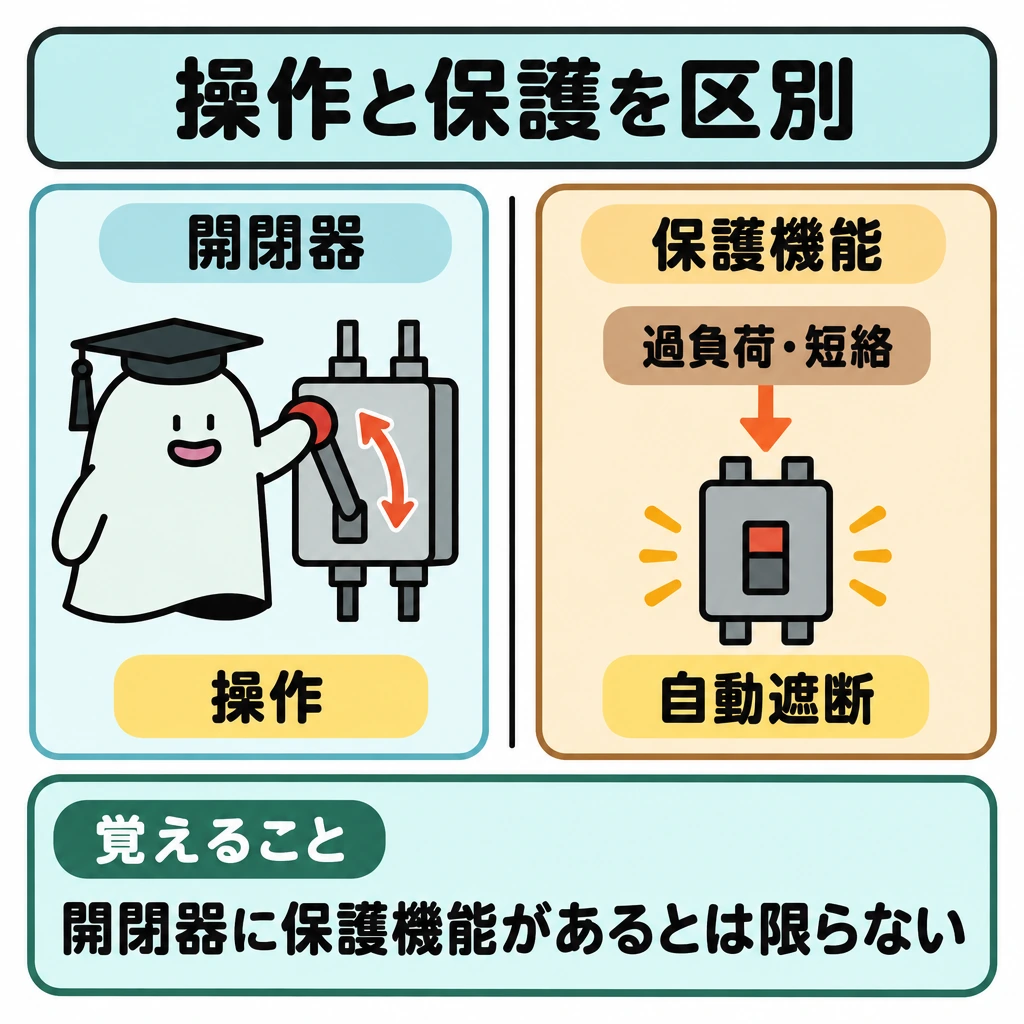

すべての開閉器に過負荷や短絡を自動検知して遮断する機能があるわけではありません。操作する機能と保護する機能を区別します。

基本の仕組み

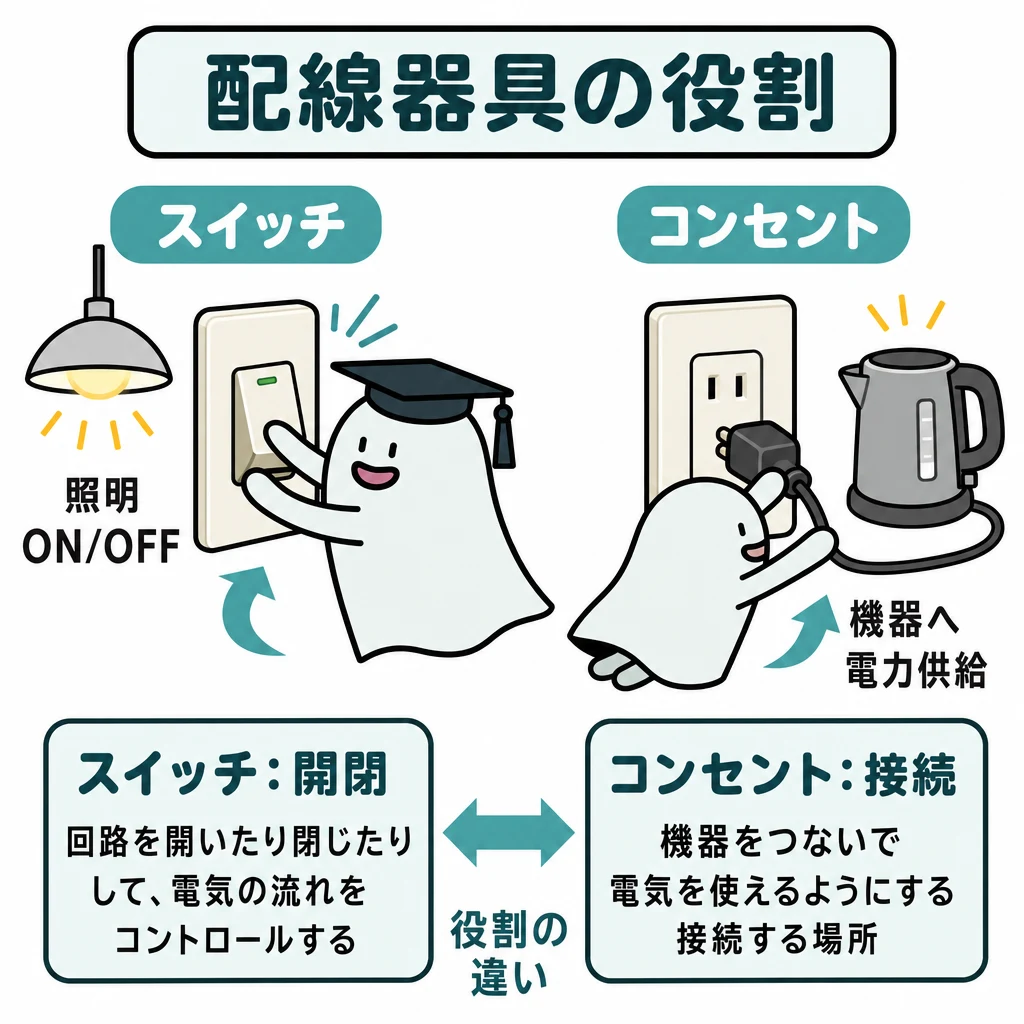

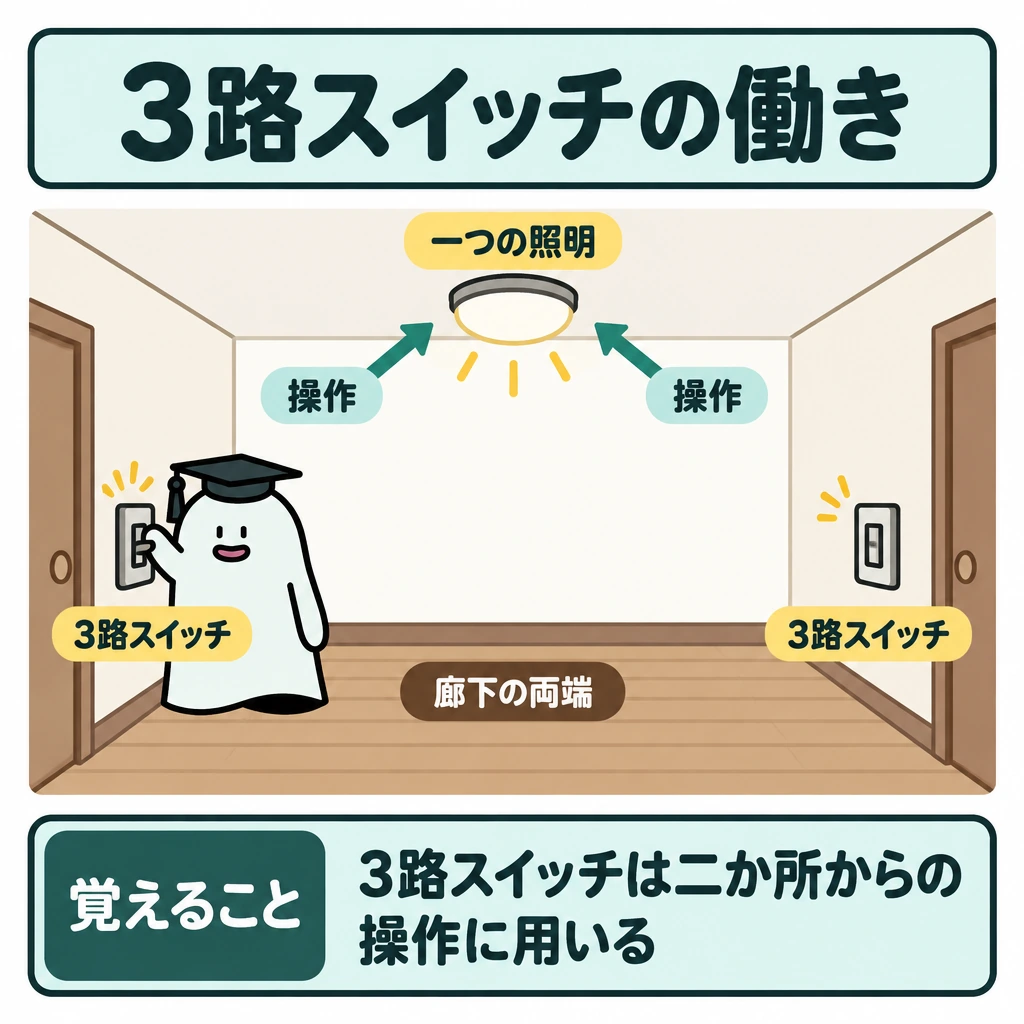

廊下の両端で一つの照明を操作する場面と、一か所だけで操作する場面では、必要なスイッチの働きが違います。3路スイッチは二か所からの操作に用いる器具として結び付けます。

器具は定格電圧・定格電流・極数・接地極の有無などで使える条件が分かれます。外観が似ていても表示の違いを読み取れば、選択肢を区別できます。

用途が似た器具を区別する

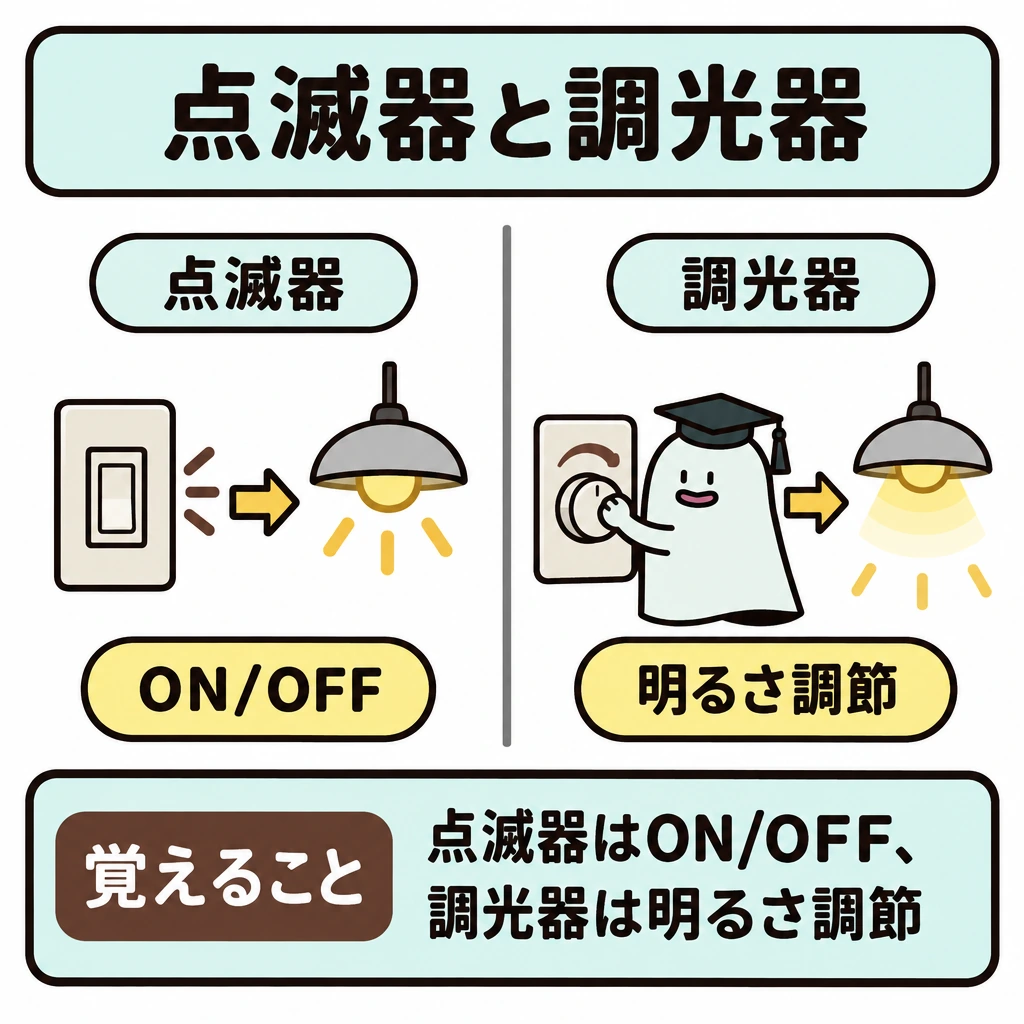

点滅器は照明のON/OFF、調光器は明るさの調節、自動点滅器は周囲の明るさによる自動開閉、人感センサーは人の接近・動きによる開閉です。力率改善用コンデンサは無効電力を補償する機器で、照明を点滅させません。自動点滅器の写真に、この四つの用途を選択肢として並べる出題があります。

コンセントは定格電圧・電流、接地極、抜止め・引掛け等の形状で用途が違います。接地極付きは保護接地の接続を用意します。接地側極は電源の接地側電線につながる極で、保護用の接地極とは役割が異なります。外見の穴数だけでなく表示と接続相手を確認します。

片切スイッチは一か所、3路二つは二か所、両端の3路の間に4路を入れると三か所以上から一つの照明を操作できます。3路・4路の「路」は操作場所の数を直接表しません。

確認

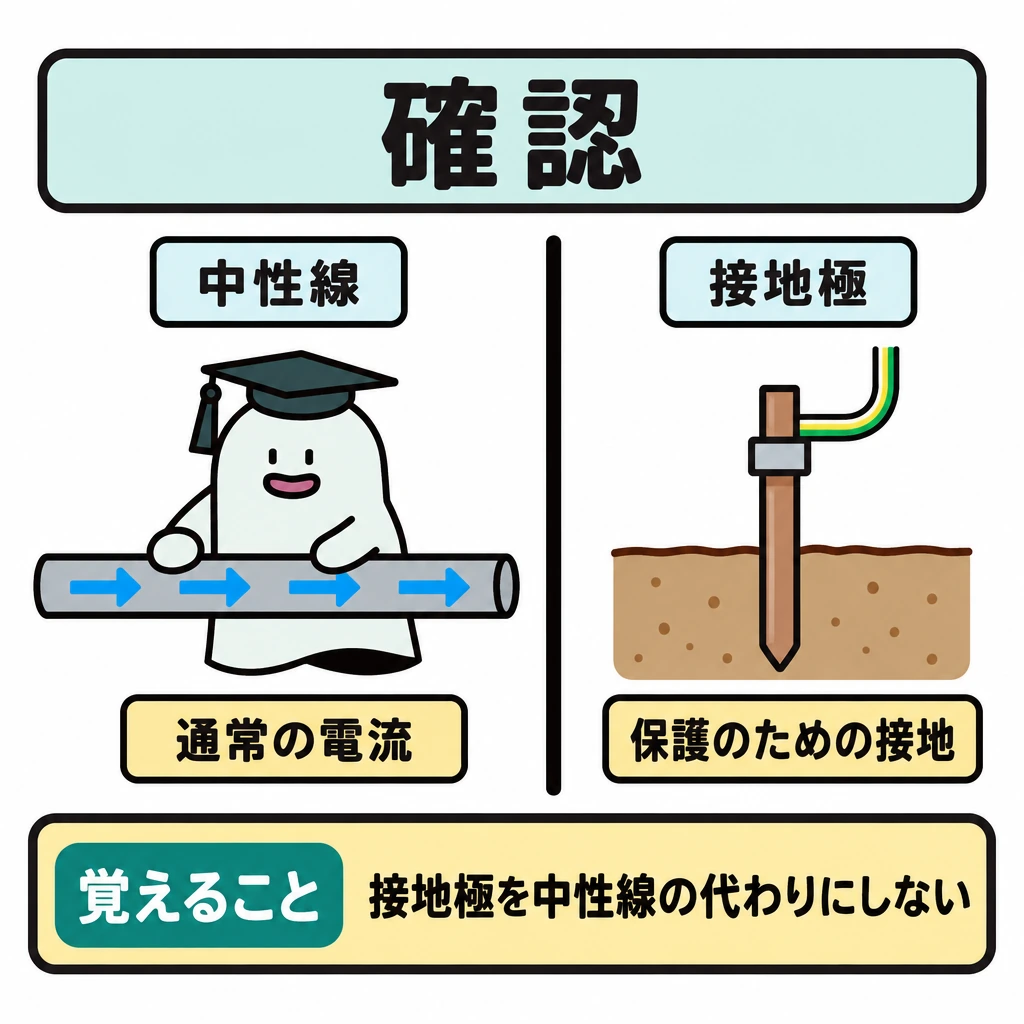

接地極を電源の中性線の代わりと考えてはいけません。通常の電流を流す線と、保護のための接地は役割が違います。

基本の仕組み

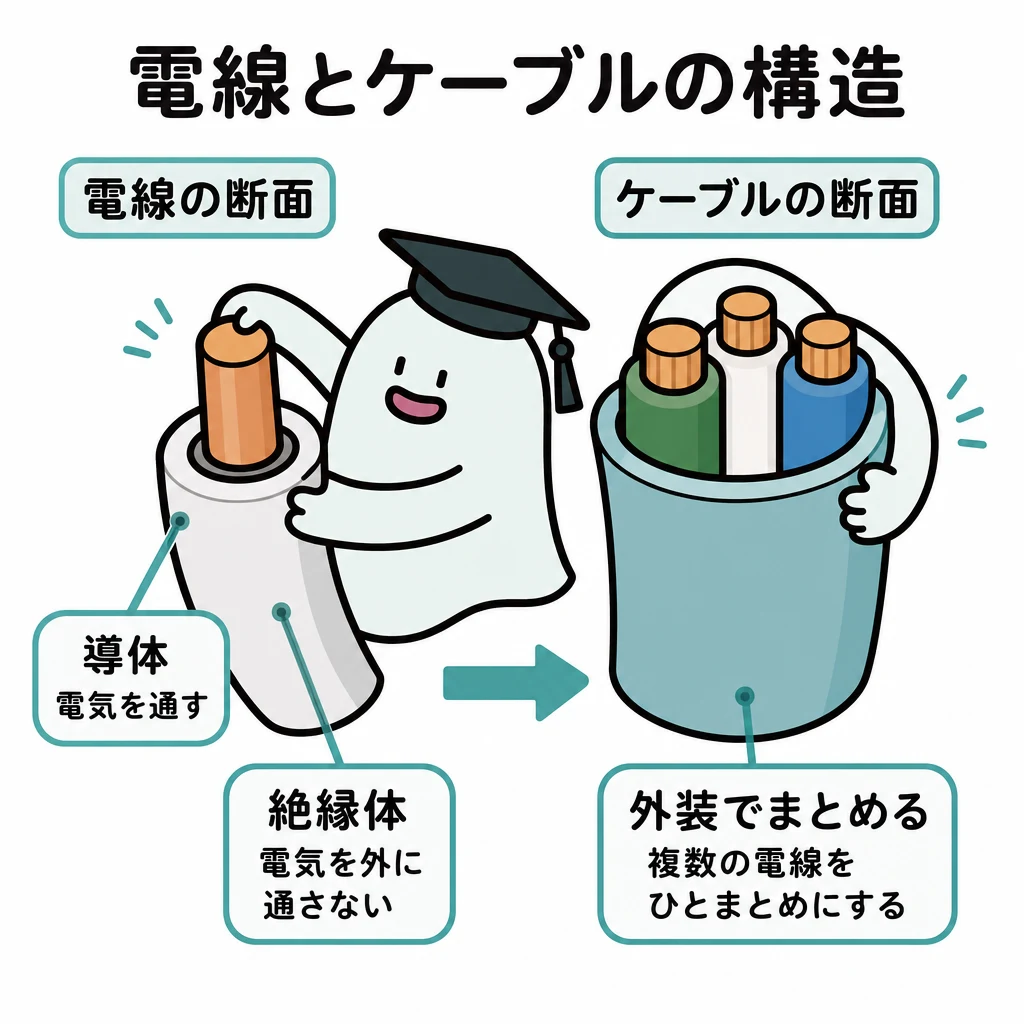

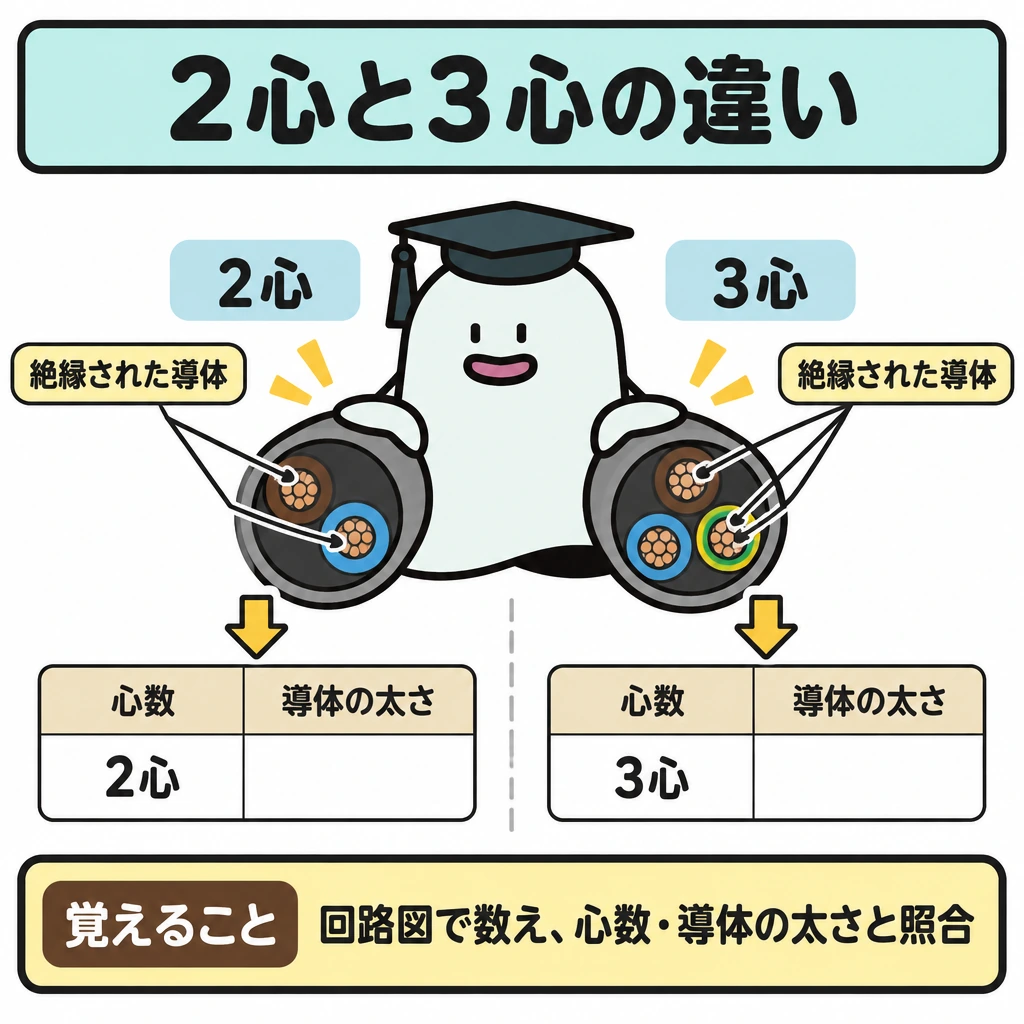

2心と3心のケーブルを比べると、内部の絶縁された導体の本数が違います。回路図で必要な本数を数え、材料表の心数・導体の太さと対応させます。

VVFなどの記号は絶縁物や外装、形状を表します。高圧用ケーブルには電界を制御する遮へいなどもあり、低圧ケーブルと同じ見た目の処理で済むわけではありません。

絶縁電線とケーブルの構造・用途

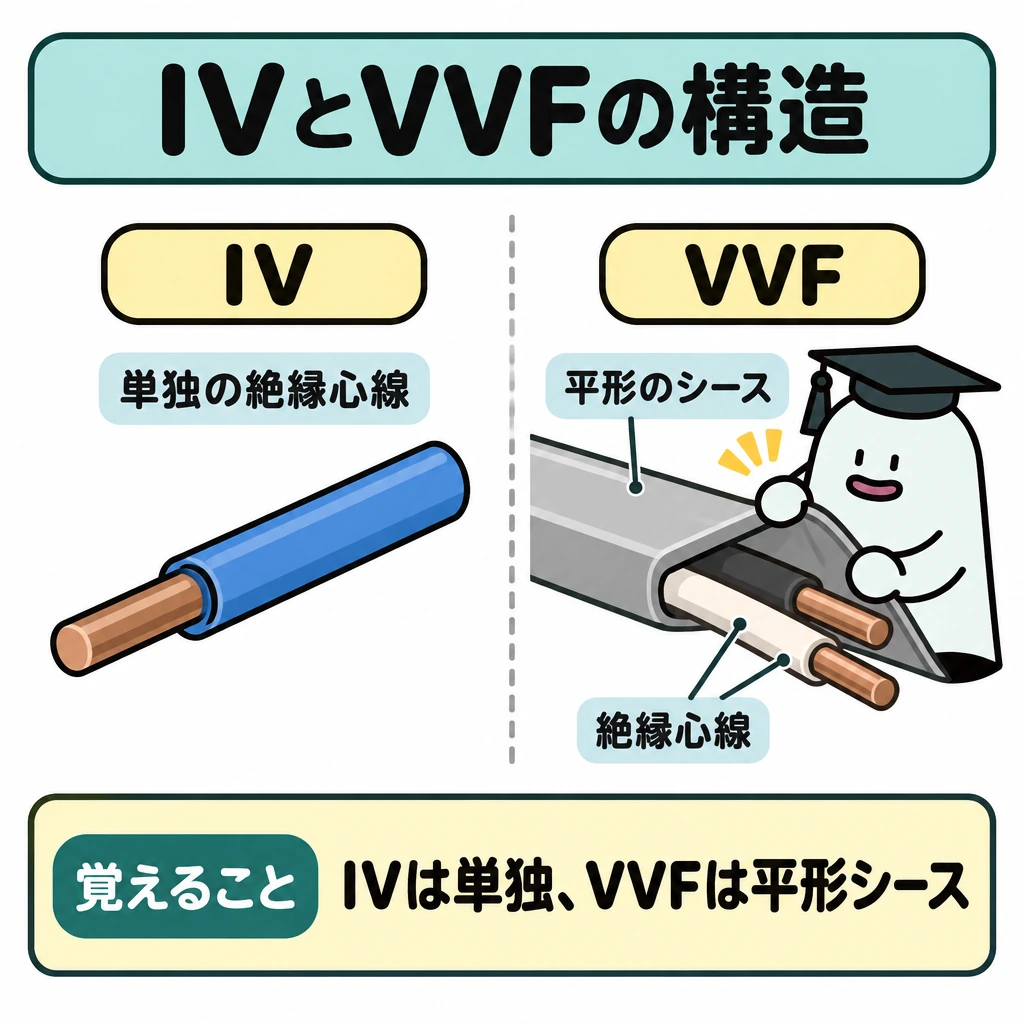

IVは600Vビニル絶縁電線で、単独の絶縁心線として管内配線などに用います。VVFは600Vビニル絶縁ビニルシースケーブル平形、VVRは同丸形です。CVは600V架橋ポリエチレン絶縁ビニルシースケーブルで、絶縁材料の違いが最高許容温度に関係します。EM-EEFは耐燃性ポリエチレンを使うエコケーブルです。

コードは移動・可とう性が必要な機器の接続に使う柔軟な電線、キャブタイヤケーブルは可とう性と外装による保護を要する移動機器等で使います。屋内の固定配線に何でもコードを代用できるわけではありません。

表示の1.6mm・2.0mmは単線の直径、2mm²・3.5mm²などは公称断面積、2心・3心は絶縁導体の本数です。直径、断面積、心数、電圧区分は別々に読みます。

確認

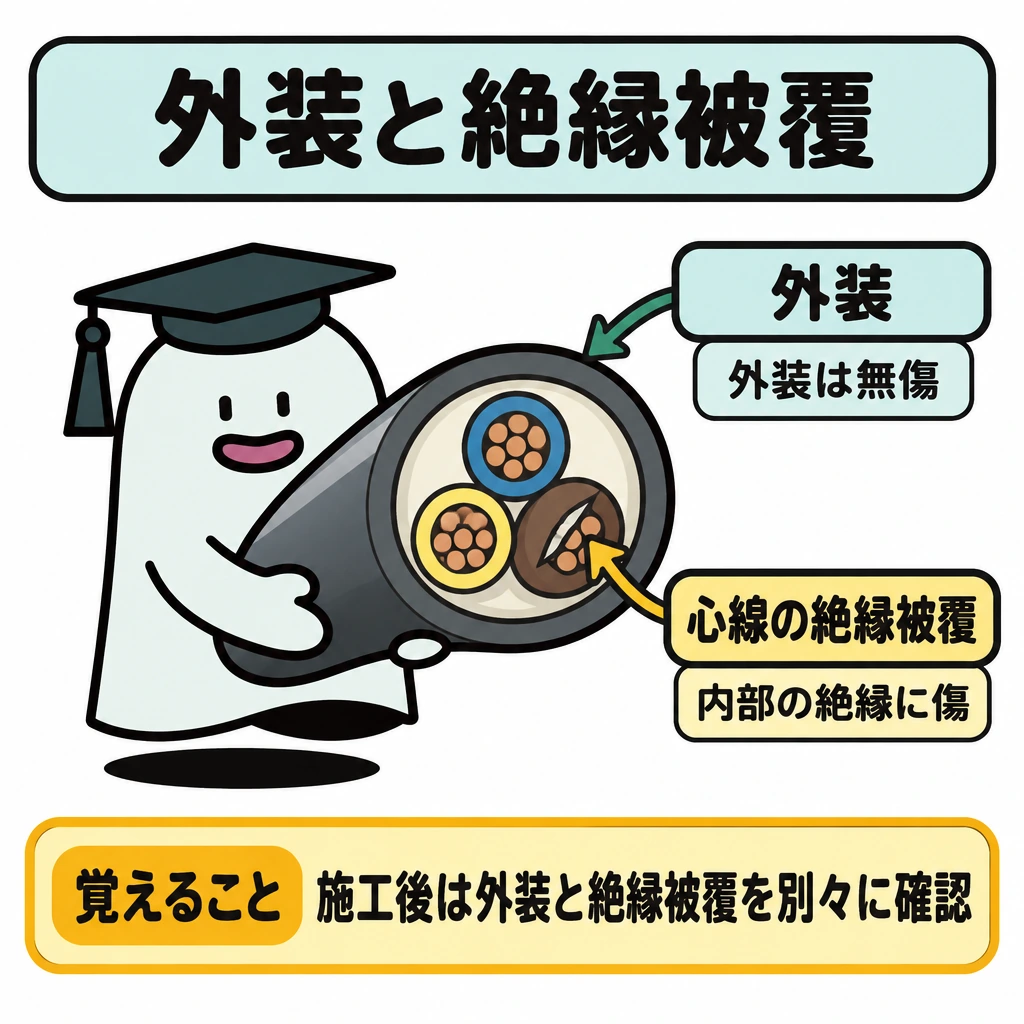

外装と心線の絶縁被覆を混同しないことが重要です。外装だけ見て無傷でも内部の絶縁を傷めている場合があり、施工後の確認対象は別々です。

基本の仕組み

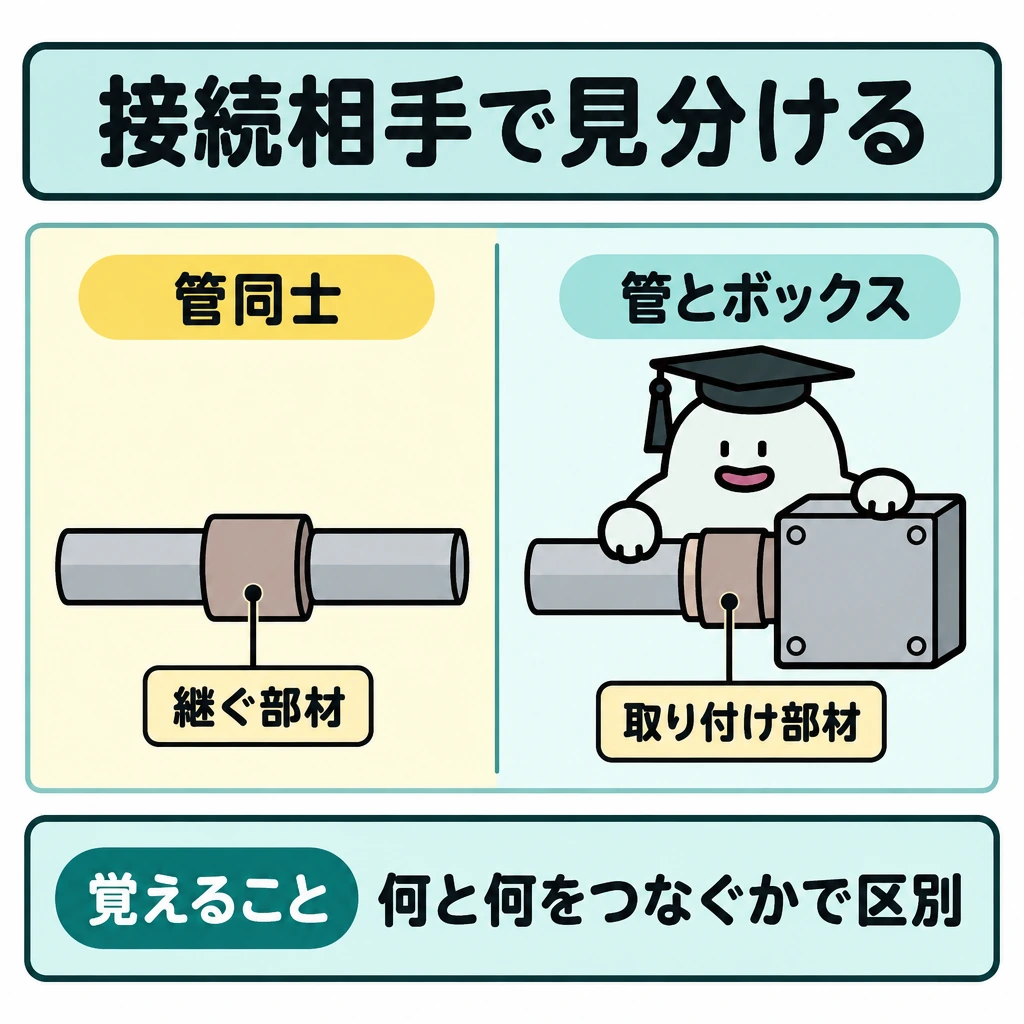

管同士を継ぐ部材と、管をボックスへ取り付ける部材を並べると、接続相手が異なります。「何と何をつなぐか」を言葉にすると外観の似た材料も区別できます。

金属管には機械的強さや電気的な連続性、樹脂管には絶縁性などの特徴があります。選ぶ材料は施設場所、温度、外力、点検できるかなどの条件と一緒に判断します。

管を何につなぐ部材か

金属管同士はカップリング（ねじなし電線管はねじなしカップリング）で接続します。薄鋼電線管とボックスはロックナットで固定し、ねじなし電線管とボックスはねじなしボックスコネクタで接続します。管端は絶縁ブッシング等で被覆を保護し、異なる種類の管同士はコンビネーションカップリングでつなぎます。

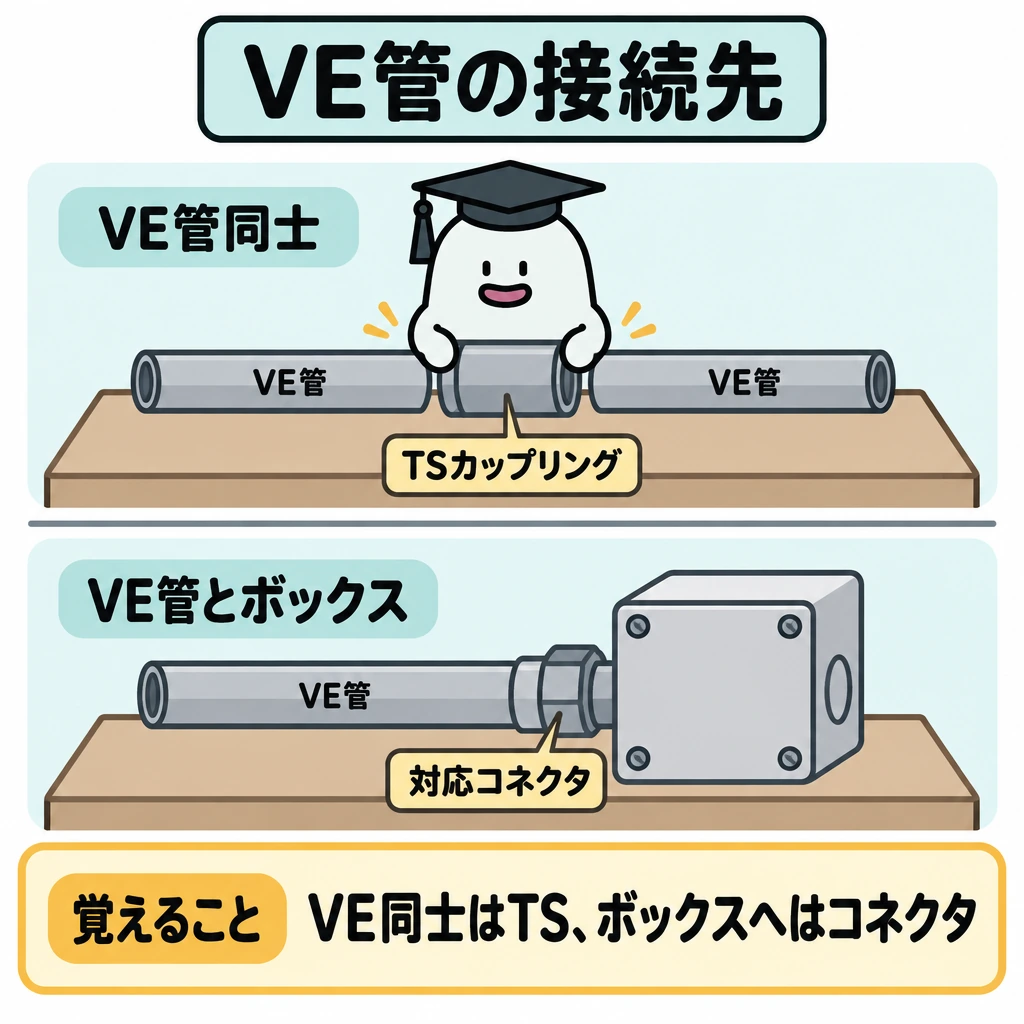

硬質ポリ塩化ビニル電線管（VE）同士はTSカップリング、VE管をボックスへ接続する場合は対応するコネクタを用います。TSカップリングは管端保護やVEと可とう管の異種接続の器具ではありません。2026年上期公開問題も、この用途の違いを問います。

アウトレットボックスは電線の引込み・接続や照明器具の取付け部分に用い、遮断器を集合して設置するのは分電盤です。PF管は自消性のある難燃性の可とう管、CD管は難燃性のないコンクリート埋設用の可とう管で、外観が似ても使える場所が違います。

確認

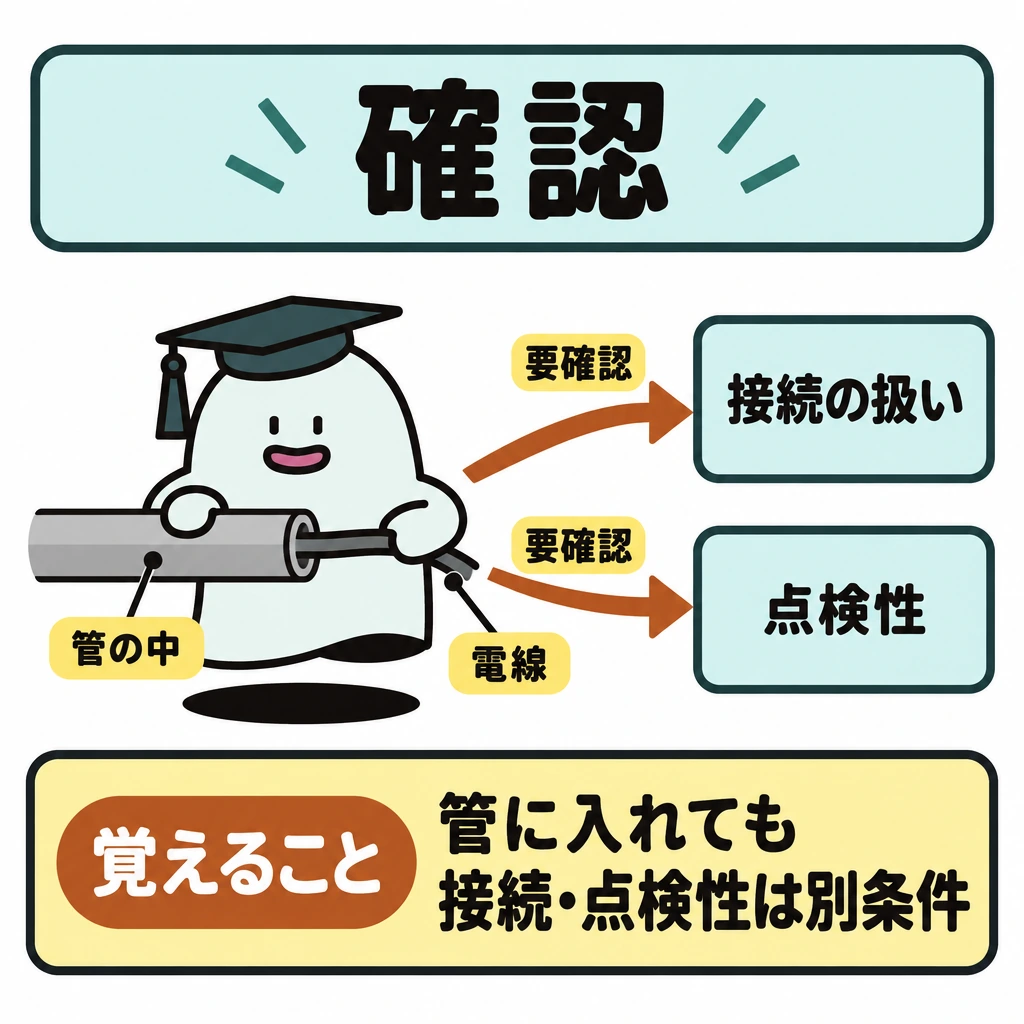

管の中に入れたから、電線の接続をどこに設けてもよいわけではありません。接続の扱いや点検性は別の施工条件です。

基本の仕組み

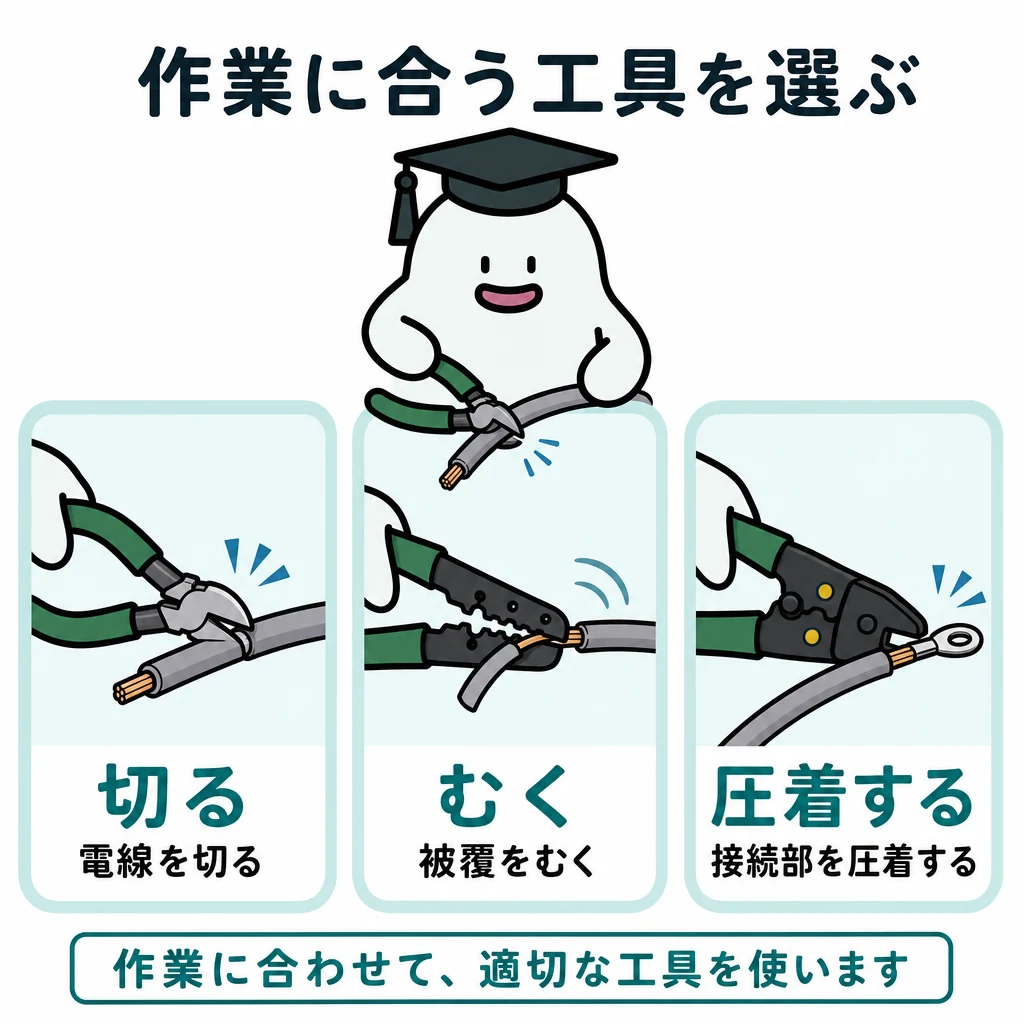

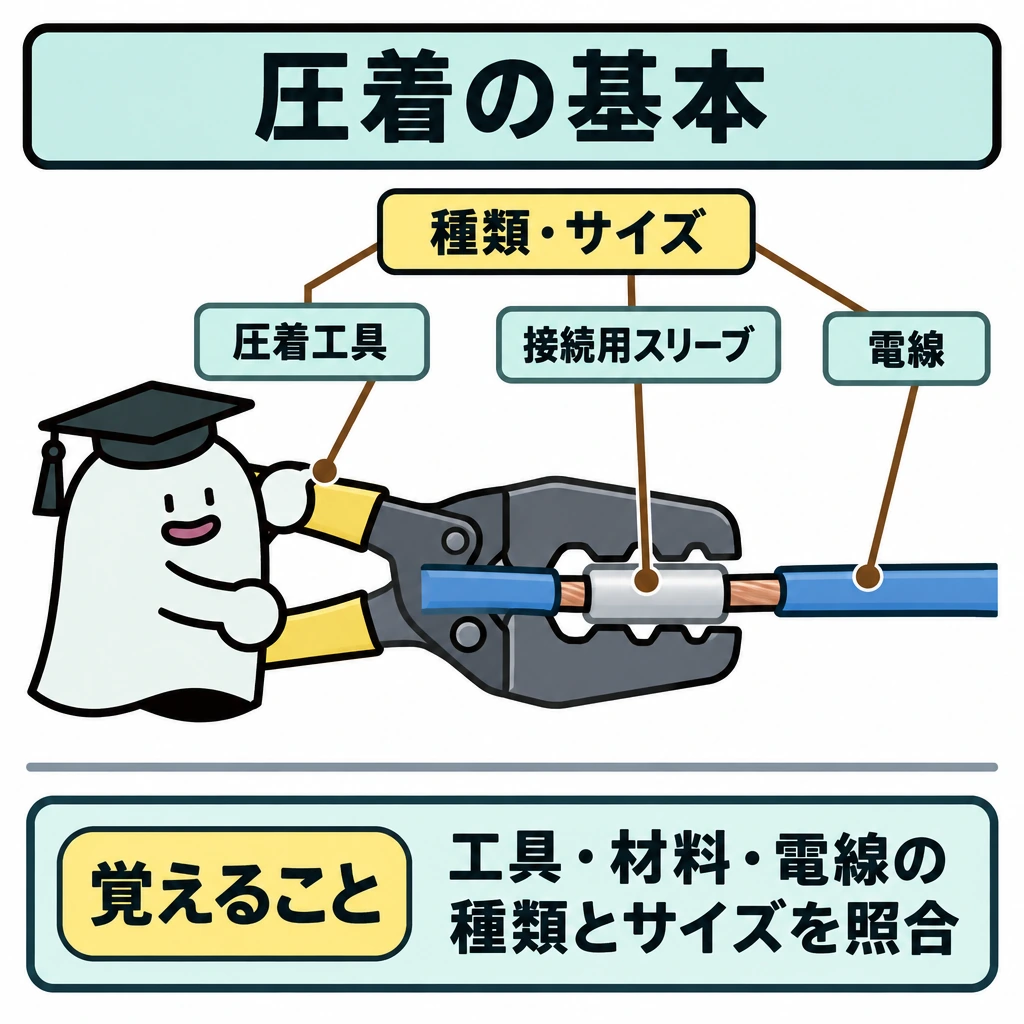

電線の被覆を取り除く作業にはストリッパ、接続用スリーブを所定の形に圧縮する作業には適合する圧着工具を使います。ペンチで強くつぶすことと圧着は同じではありません。

圧着は工具・接続材料・電線の組合せで必要な接続性能を得る方法です。工具の用途だけでなく、対応する種類やサイズの表示まで照合します。

作業から工具を選ぶ

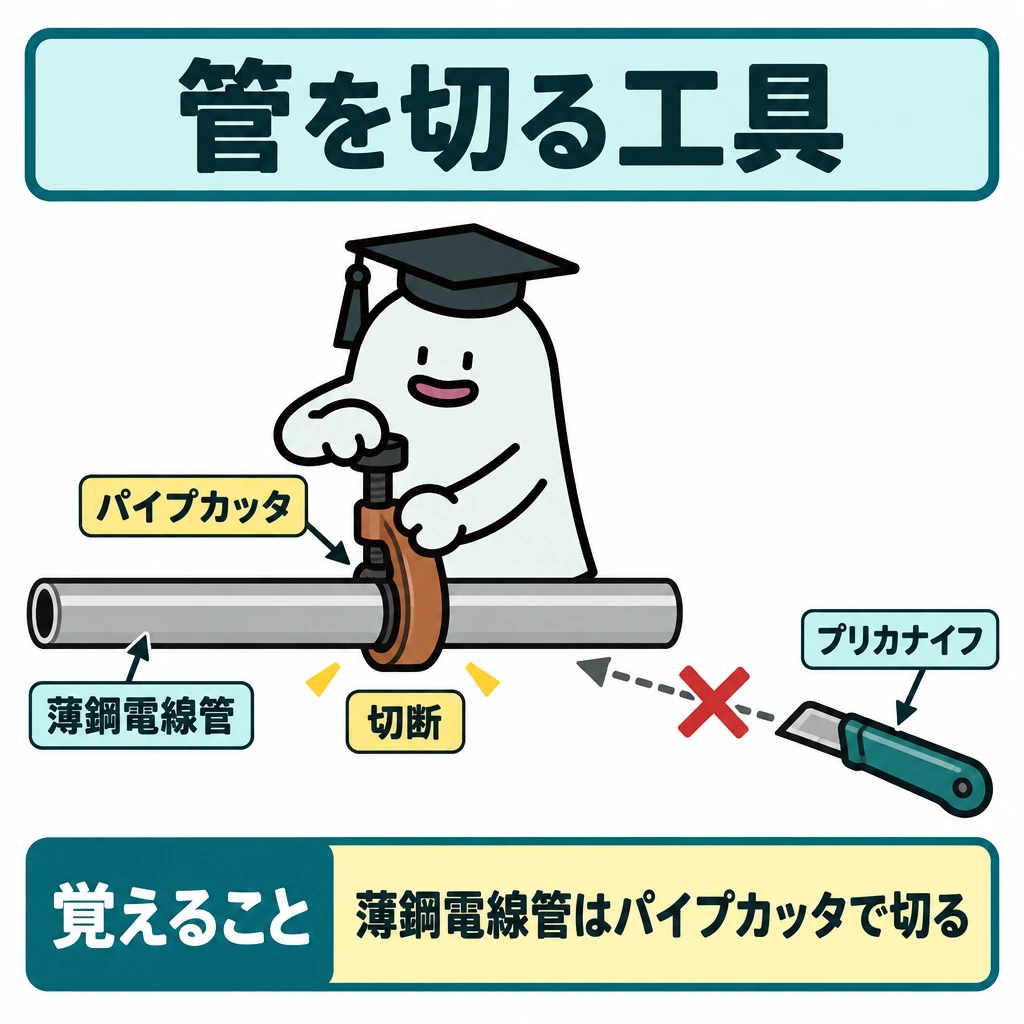

鋼製電線管は金切りのこやパイプカッタで切断し、切断面の外側をやすり、内側をリーマで仕上げ、パイプベンダで曲げます。ガストーチランプはVE管を加熱して曲げる工具で、鋼製電線管の曲げには使いません。パイプレンチは管をつかんで回す工具です。

ノックアウトパンチャは金属製キャビネット等に管を通す穴をあけます。羽根ぎりは木材の穴あけ、張線器は電線等の張り具合の調整、プリカナイフは金属製可とう電線管の切断に用います。2026年の公開問題は薄鋼電線管をプリカナイフで切るという誤った組合せを問います。

接続ではVVFストリッパで被覆をむき、リングスリーブには柄が黄色のリングスリーブ用圧着工具を使います（柄が赤は裸圧着端子用）。電線の太さと本数でスリーブの大きさとダイスを選び、刻印（○・小・中・大）と仕上がりを確認します。差込形コネクタは指定のむき長さで奥まで挿入します。

確認

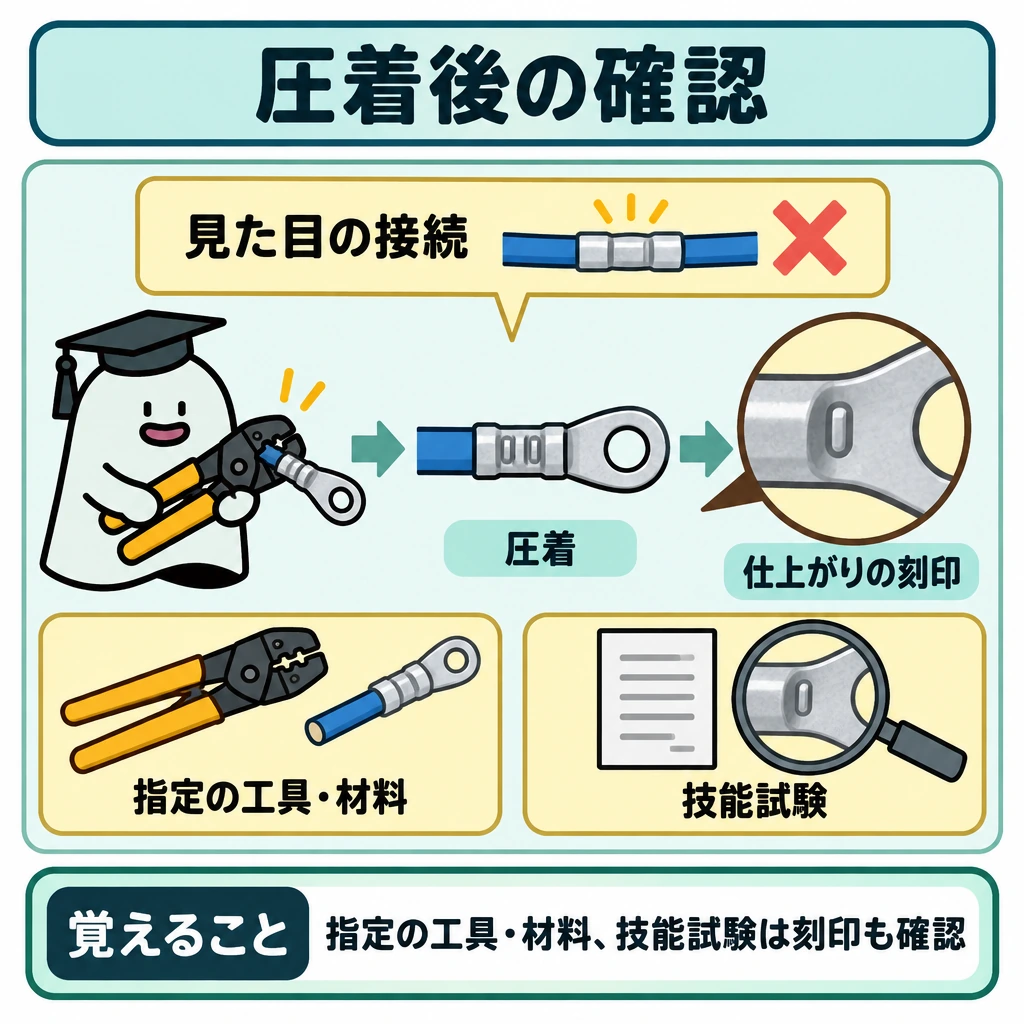

見た目が接続できていても、指定外の工具や材料では適切な圧着とは限りません。技能試験では仕上がりの刻印なども確認対象になります。

基本の仕組み

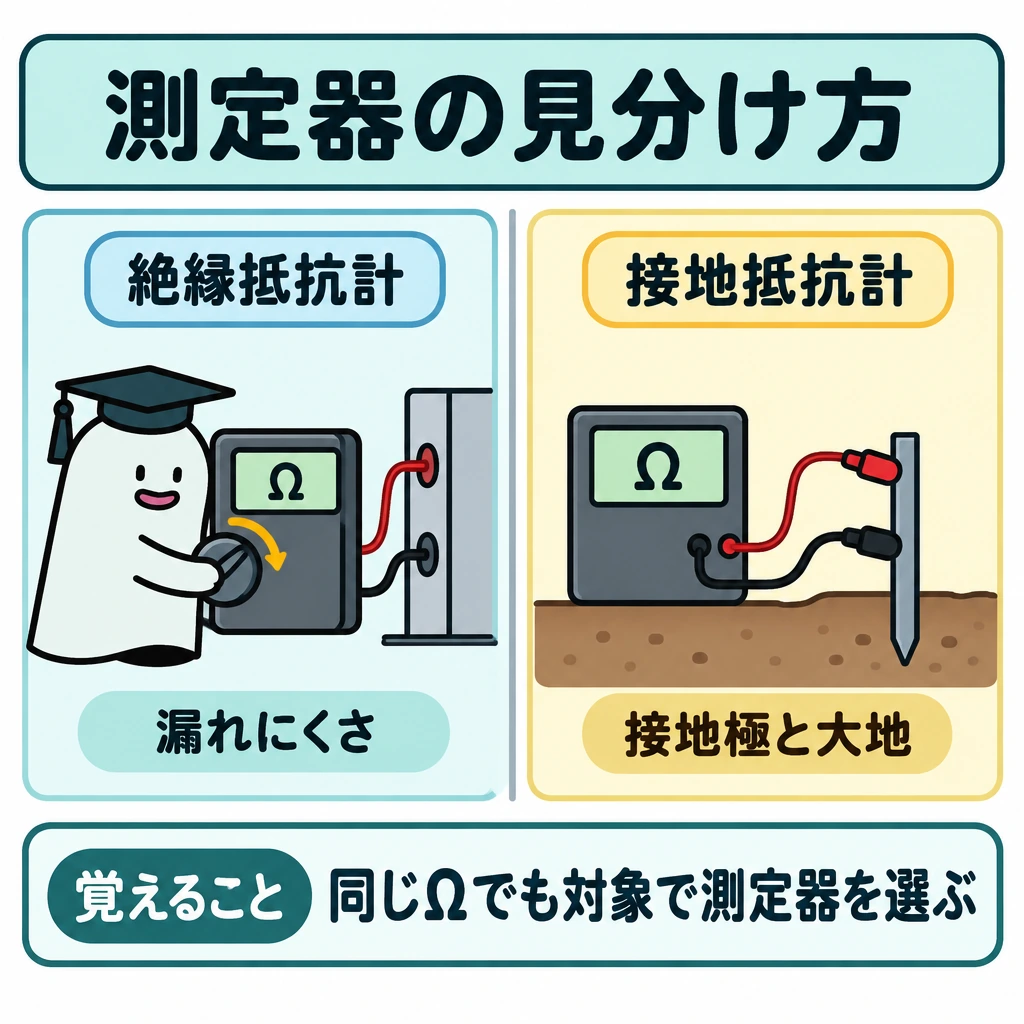

外へ電気が漏れにくいかなら絶縁抵抗計、接地極と大地との抵抗なら接地抵抗計です。配線の電流を調べるクランプメータと、電圧の有無を確認する検電器も区別します。

同じΩの表示でも、接地抵抗は大地へのつながりやすさ、絶縁抵抗は漏れにくさを評価します。測定方式と対象が違うため、単位だけで器械を選べません。

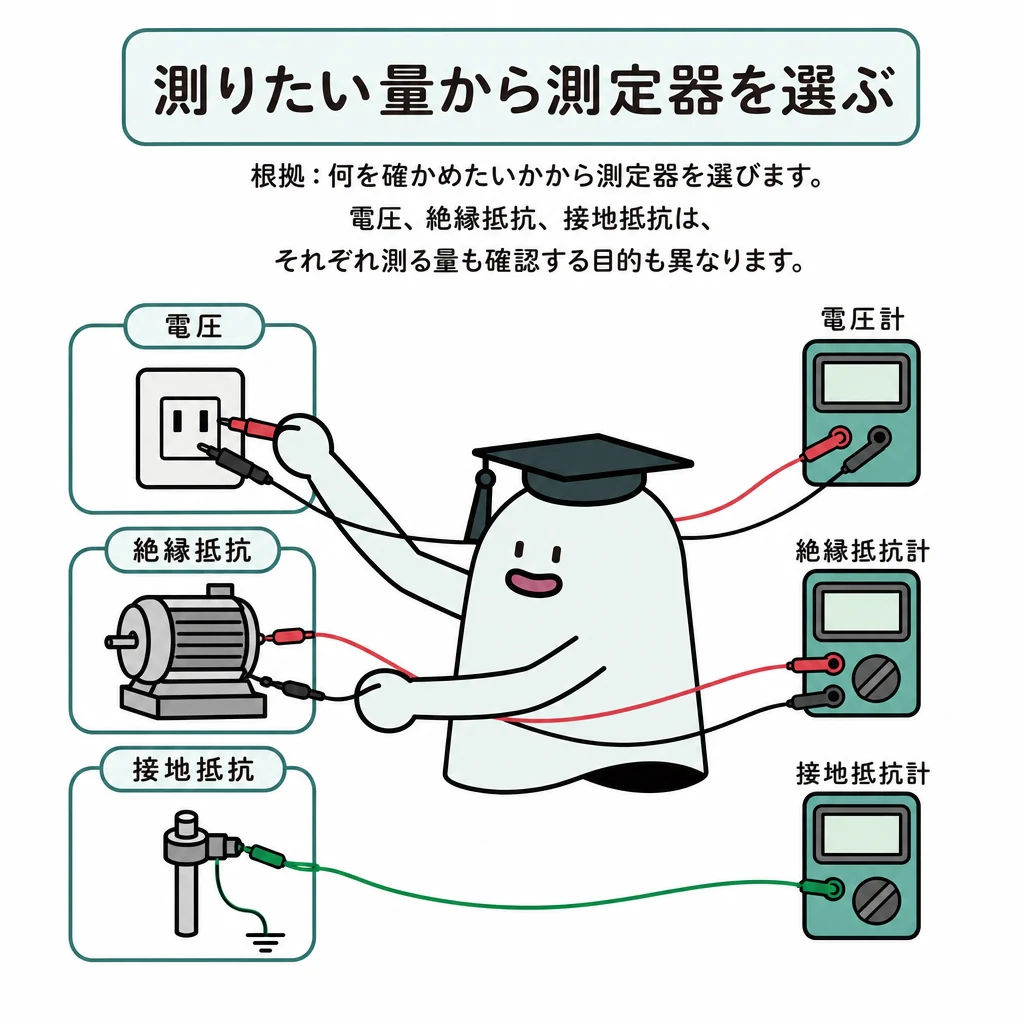

測る量から計器を選ぶ

電圧計は測る部分と並列、電流計は回路に直列に接続するのが基本です。クランプ式電流計は通電中の導体を1本はさんで負荷電流を測ります。往復の電線を一括してはさむと負荷電流は打ち消し合うため、漏れ電流の測定になります。単相3線式では中性線を含む3本を一括します。

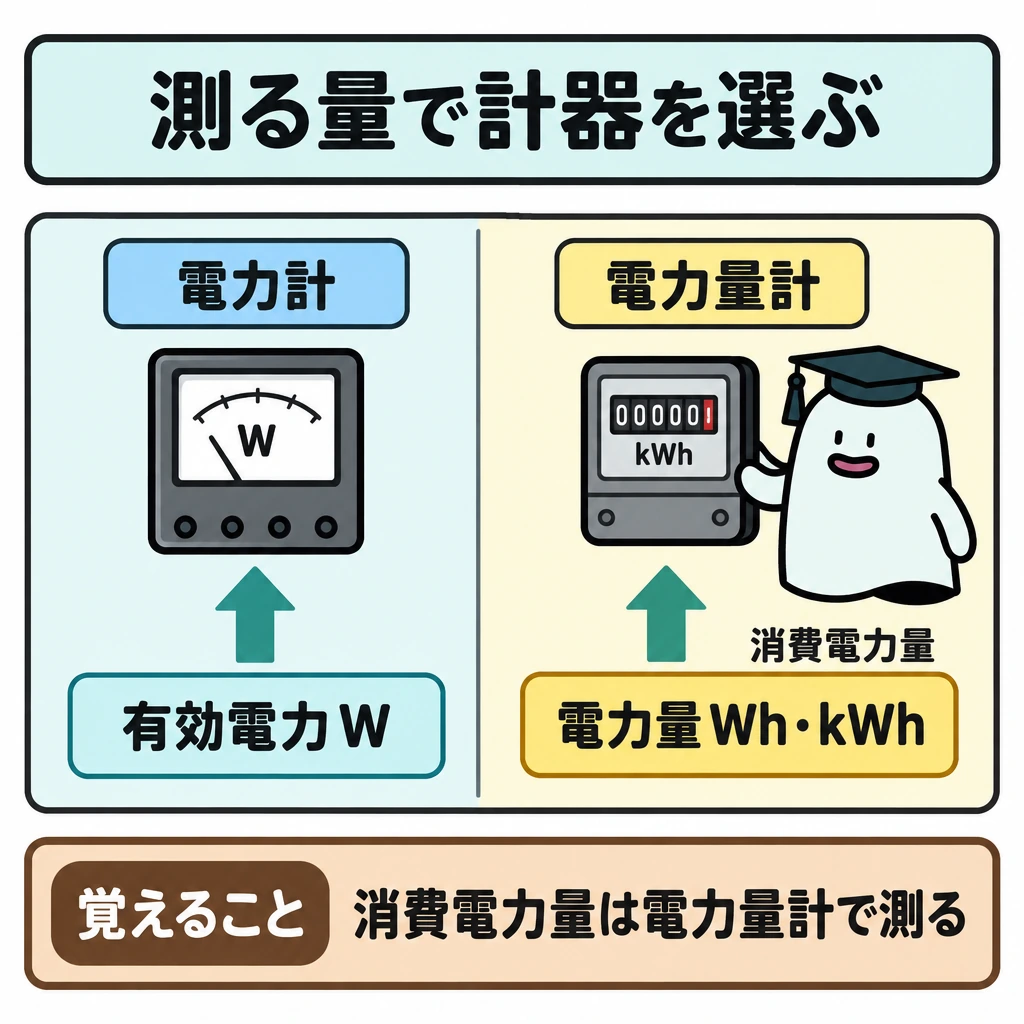

電力計は瞬時の有効電力W、電力量計は積算のWh・kWhを測ります。2026年上期の公開問題は「電力計で消費電力量を測る」という組合せを誤りとして問います。回路計（テスタ）は導通や電圧、検相器は三相の相順を確認します。

絶縁抵抗計は電路と大地間等の絶縁、接地抵抗計は接地極と大地の抵抗、検電器は電圧の有無を調べます。計器の外観だけでなく、単位・端子表示・測定対象から識別します。測定手順や合否基準は検査の章で確認します。

確認

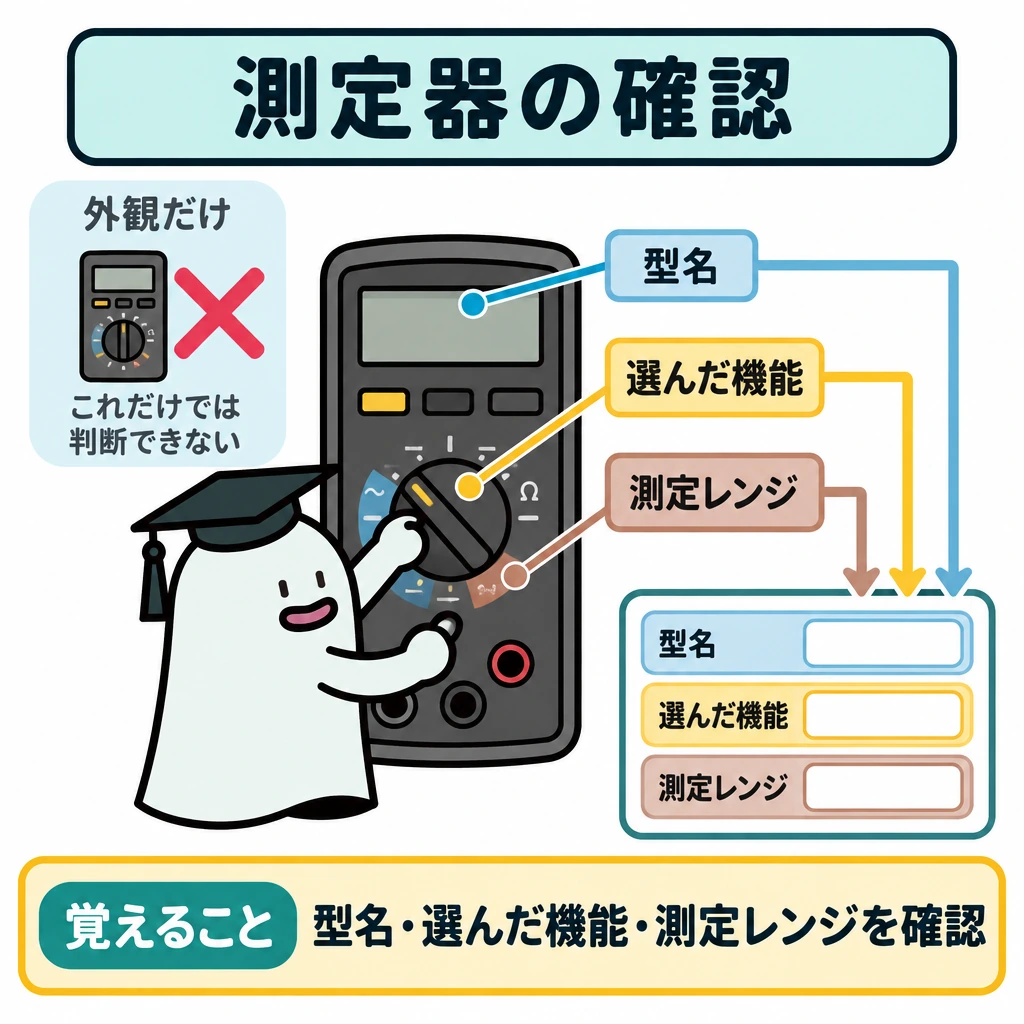

一台で複数機能を持つ測定器もありますが、外観からすべて測れるとは判断できません。型名だけでなく選んだ機能と測定レンジを確認します。

基本の仕組み

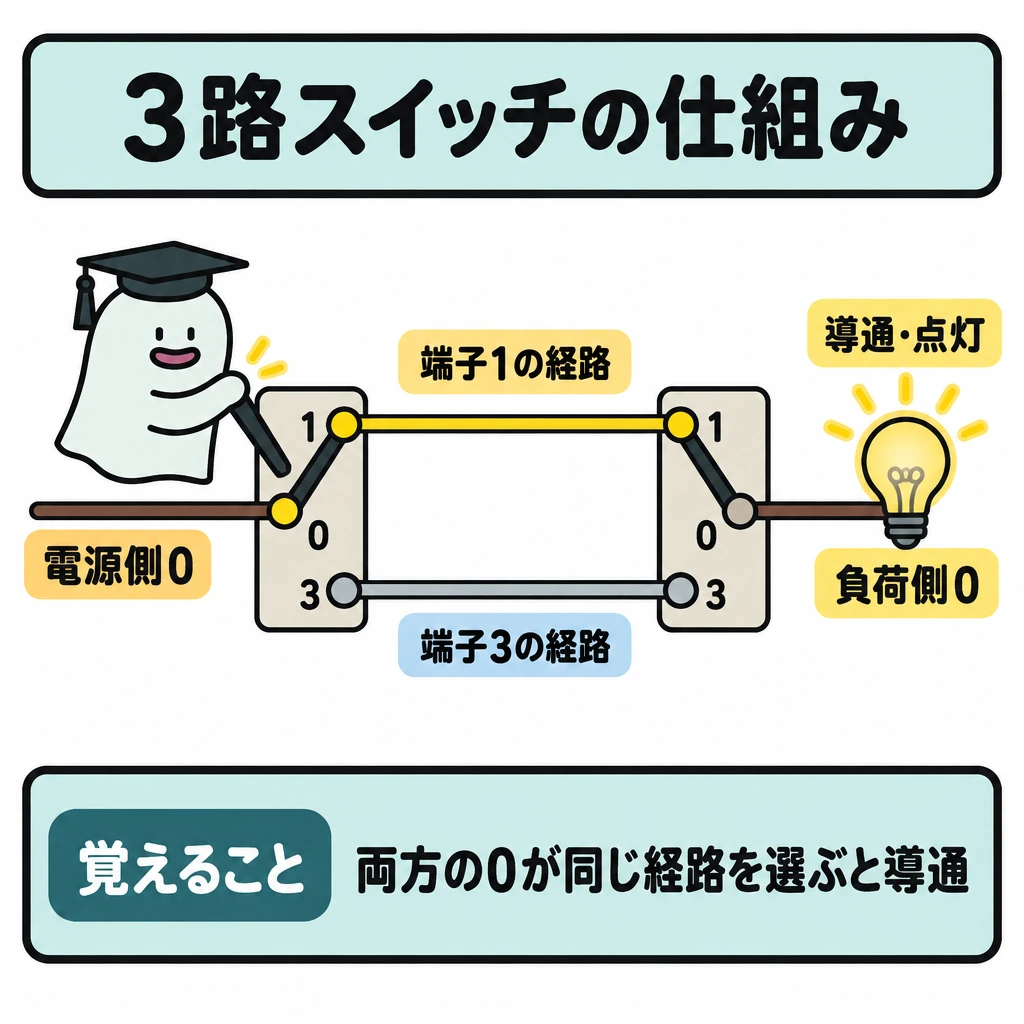

3路スイッチは共通端子0と、切替先の端子1・3を持ちます。一般的な二か所操作では3路スイッチを二つ使い、一方の0を電源側、他方の0を負荷側とし、1・3の間の二つの経路を切り替えます。接点を操作するたびに電流が通る経路がつながるか切れるかを追えば、単なる丸暗記を避けられます。

例えば二か所操作で、両方の共通端子が同じ連絡線の経路を選んでいれば負荷までつながります。どちらか一方を切り替えると導通経路が変わり、点灯と消灯が反転します。器具の位置で覚えず、回路図上の接点と導通を追います。

2点・3点以上の切替を図で追う

3路スイッチ二つを使う二か所操作では、各スイッチの共通端子0を電源側・負荷側に置き、1・3の二本の連絡線で結びます。接点の選択先が一致すれば導通し、一方を切り替えると導通状態が反転します。固定した上下位置だけで点灯を決めません。

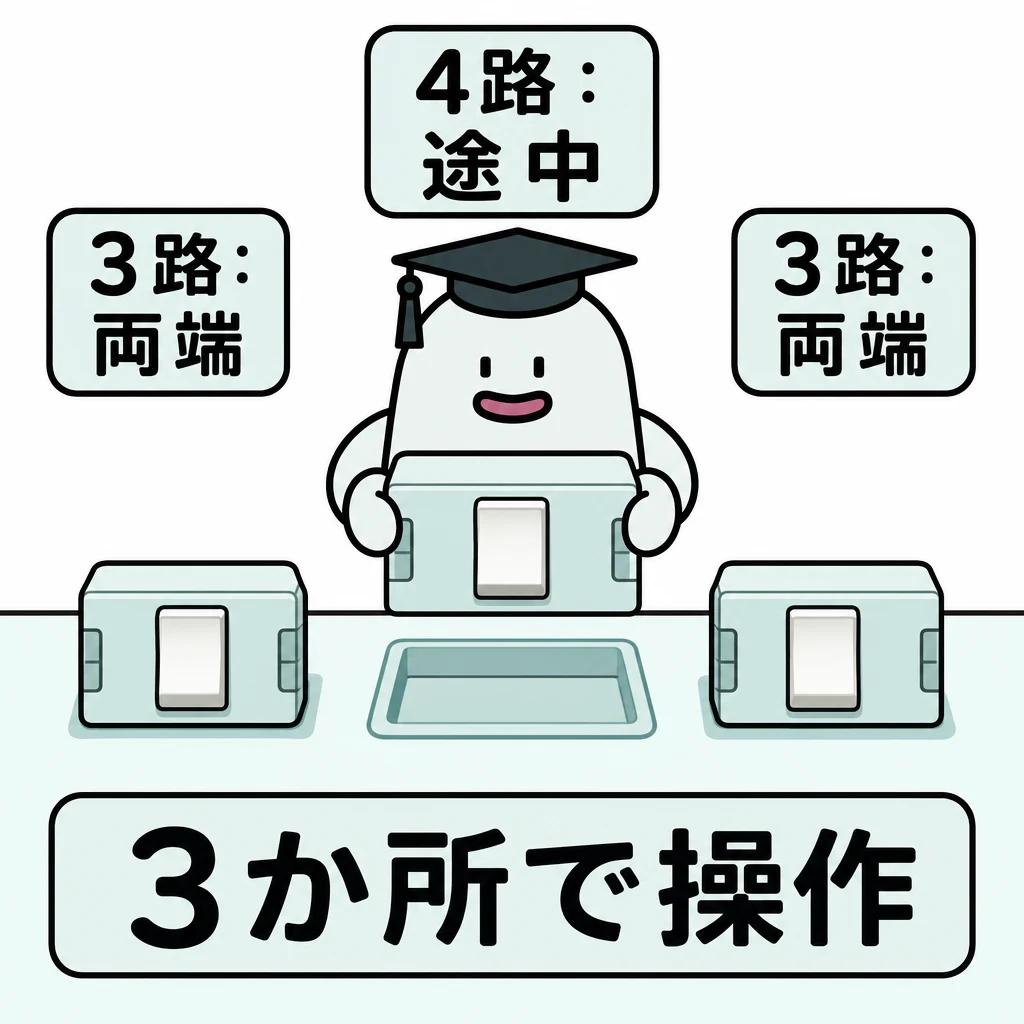

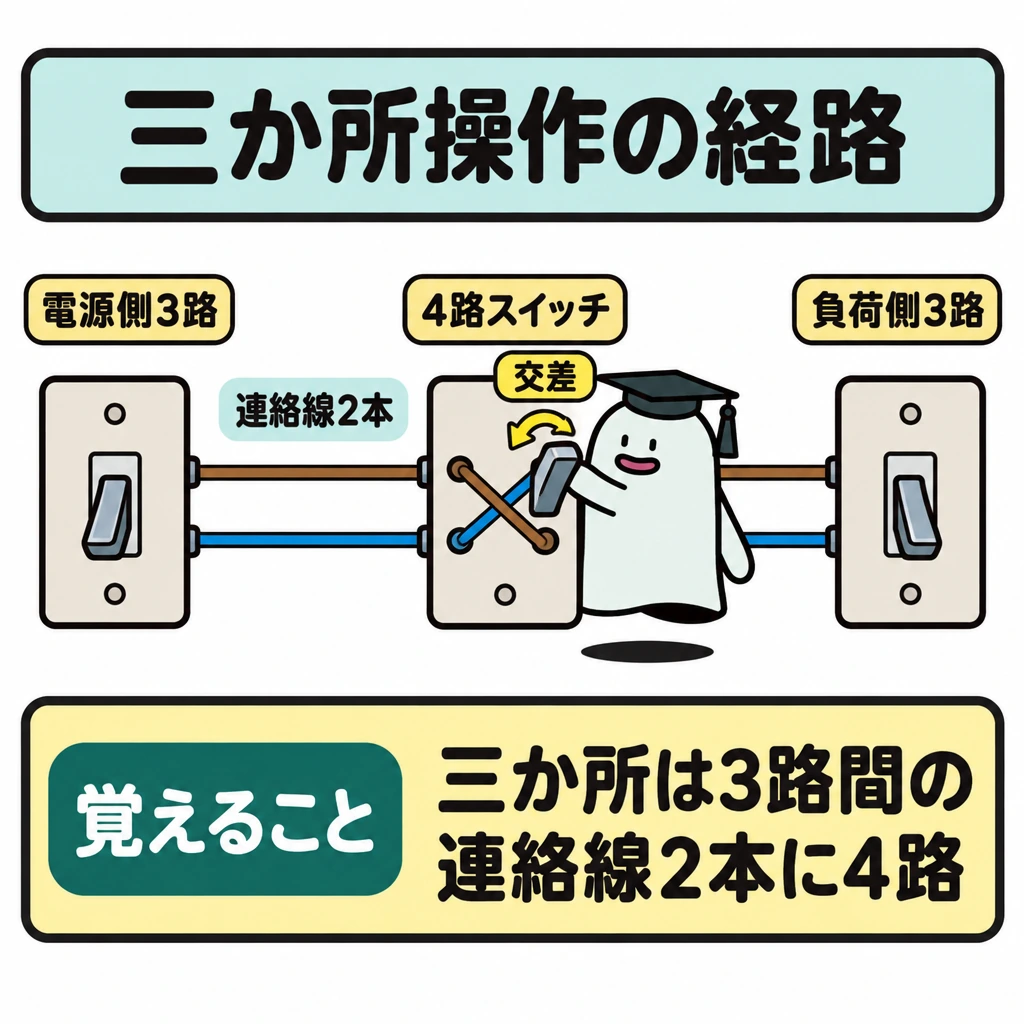

三か所操作では連絡線二本の間に4路スイッチを入れます。4路は二本をそのまま通す状態と交差して通す状態を切り替えます。両端は3路のままで、操作場所を増やすごとに中間の4路を追加します。

配線図ではスイッチ記号の種類、器具間に必要な連絡線、電源・負荷・接地側電線を別々に数えます。ケーブル心数はその区間を通る他の回路も含め、図示された接続点ごとに確認します。

確認

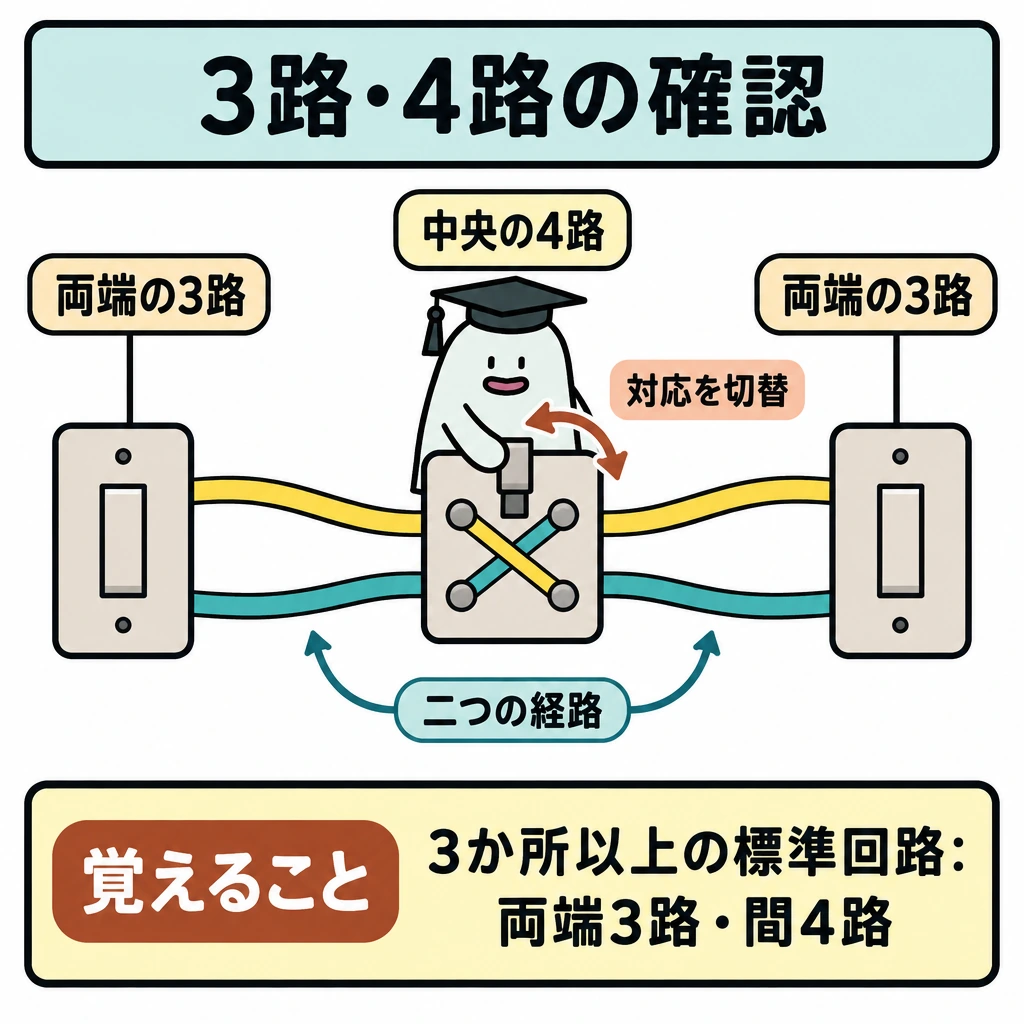

三か所以上から操作する標準的な回路では、両端の3路スイッチの間に4路スイッチを入れ、二つの経路の対応を切り替えます。3路の「3」は操作場所が三か所という意味ではありません。端子の配置や線色を外観だけで決めず、器具の表示・回路図・施工条件を確認します。実技の最少電線本数は、同じ区間を通る別回路も含めて図から数えます。
